Connecteur d'alimentation HEC à baïonnette

Série - PDF (2 MB)
Document PDF complémentaire (435 KB)

Les connecteurs pour environnements difficiles de la série HEC 696 (Harsh Environment Connectors) sont disponibles en versions à bride carrée et à câble avec conduit de protection intégré, qui peuvent protéger les câbles jusqu'à IP67 et, lorsqu'ils sont raccordés, jusqu'à IP69K. Les connecteurs sont résistants aux UV et sont homologués VDE et UL. La capacité de charge mécanique élevée des produits est confirmée par plus de 500 cycles d'accouplement pour la version à 12 pôles et plus de 1000 cycles d'accouplement pour les versions à 5 et 8 pôles.

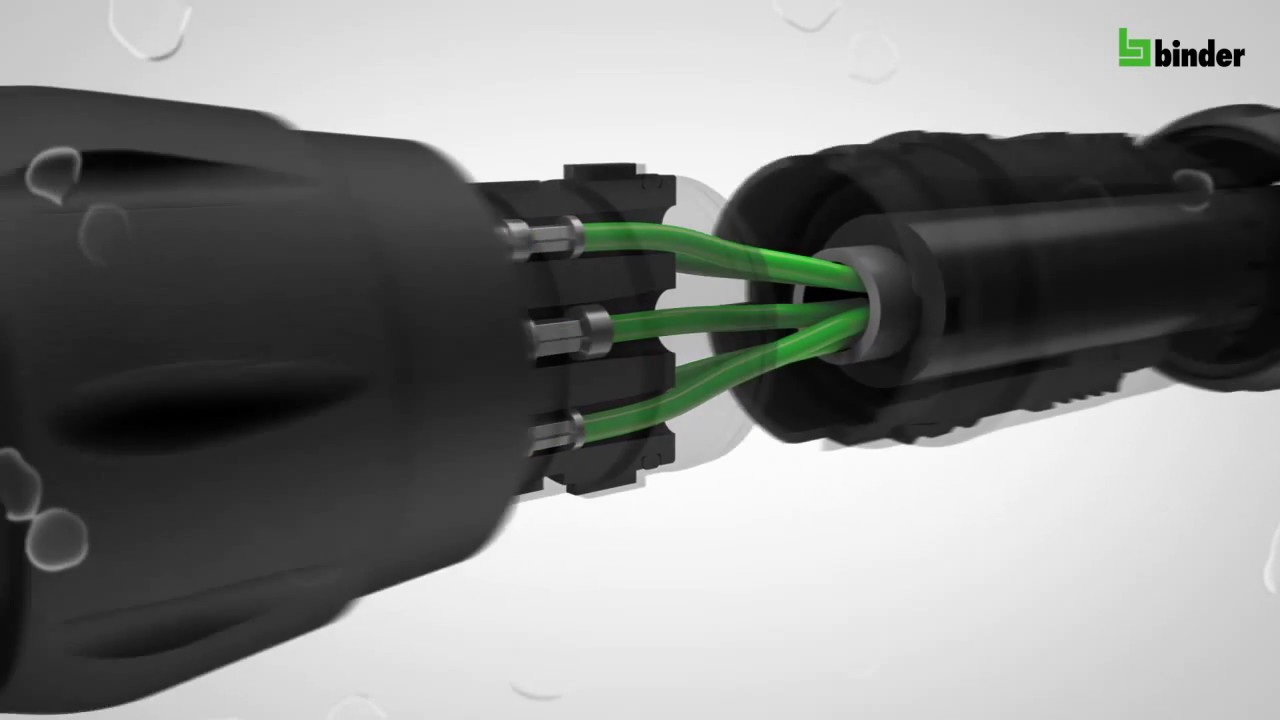

HEC - Harsh Environment Connector | Connector for harsh environmental conditions from binder
regarder maintenant sur YouTube

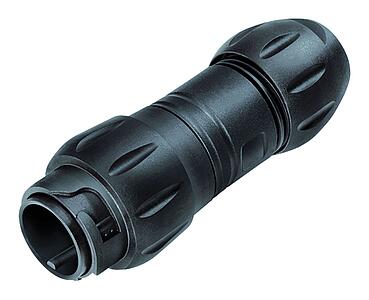

Connecteurs d‘alimentation--Connecteur mâle_696_1_KS
99 6489 000 05
Baïonnette Connecteur mâle, Contacts: 4+PE, 7,0-17,0 mm, non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP68/IP69K, UL, VDE
Baïonnette HEC, série 696, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur mâle_696_1_KS
99 6501 000 08
Baïonnette Connecteur mâle, Contacts: 4+3+PE, 7,0-17,0 mm, non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP68/IP69K, UL, VDE
Baïonnette HEC, série 696, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur mâle_696_1_KS
99 6517 000 12
Baïonnette Connecteur mâle, Contacts: 12, 7,0-13,0 mm, non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP68/IP69K, UL, VDE
Baïonnette HEC, série 696, Connecteurs d‘alimentation
Informations

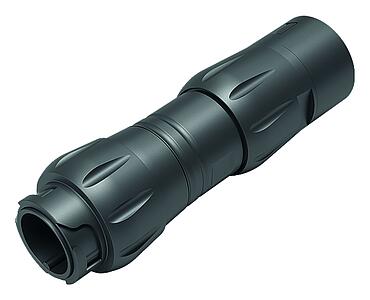

Power Steckverbinder--Kabelstecker_696_1_KS_Schutz
99 6489 100 05
Baïonnette Connecteur mâle, Contacts: 4+PE, 7,0-17,0 mm, non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP68/IP69K, UL, VDE
Baïonnette HEC, série 696, Connecteurs d‘alimentation
Informations
Power Steckverbinder--Kabelstecker_696_1_KS_Schutz
99 6501 100 08
Baïonnette Connecteur mâle, Contacts: 4+3+PE, 7,0-17,0 mm, non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP68/IP69K, UL, VDE
Baïonnette HEC, série 696, Connecteurs d‘alimentation
Informations
Power Steckverbinder--Kabelstecker_696_1_KS_Schutz
99 6517 100 12
Baïonnette Connecteur mâle, Contacts: 12, 7,0-13,0 mm, non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP68/IP69K, UL, VDE
Baïonnette HEC, série 696, Connecteurs d‘alimentation
Informations

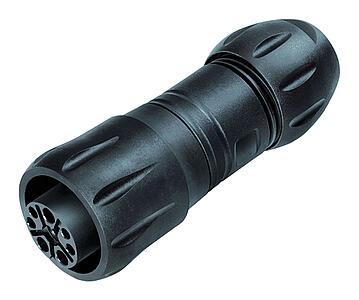

Connecteurs d‘alimentation--Connecteur femelle_696_2_KD
99 6490 000 05
Baïonnette Connecteur femelle, Contacts: 4+PE, 7,0-17,0 mm, non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP68/IP69K, UL, VDE
Baïonnette HEC, série 696, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur femelle_696_2_KD
99 6502 000 08
Baïonnette Connecteur femelle, Contacts: 4+3+PE, 7,0-17,0 mm, non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP68/IP69K, UL, VDE
Baïonnette HEC, série 696, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur femelle_696_2_KD
99 6518 000 12
Baïonnette Connecteur femelle, Contacts: 12, 7,0-13,0 mm, non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP68/IP69K, UL, VDE
Baïonnette HEC, série 696, Connecteurs d‘alimentation
Informations

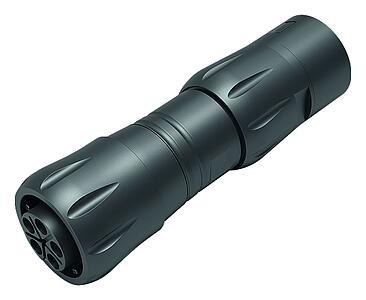

Power Steckverbinder--Kabeldose_696_2_KD_Schutz
99 6490 100 05
Baïonnette Connecteur femelle, Contacts: 4+PE, 7,0-17,0 mm, non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP68/IP69K, UL, VDE
Baïonnette HEC, série 696, Connecteurs d‘alimentation
Informations
Power Steckverbinder--Kabeldose_696_2_KD_Schutz
99 6502 100 08
Baïonnette Connecteur femelle, Contacts: 4+3+PE, 7,0-17,0 mm, non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP68/IP69K, UL, VDE
Baïonnette HEC, série 696, Connecteurs d‘alimentation
Informations
Power Steckverbinder--Kabeldose_696_2_KD_Schutz
99 6518 100 12
Baïonnette Connecteur femelle, Contacts: 12, 7,0-13,0 mm, non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP68/IP69K, UL, VDE
Baïonnette HEC, série 696, Connecteurs d‘alimentation
Informations
