Référencee: 99 6490 100 05

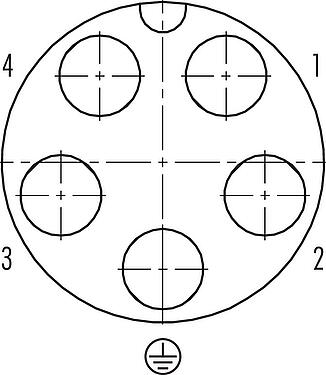

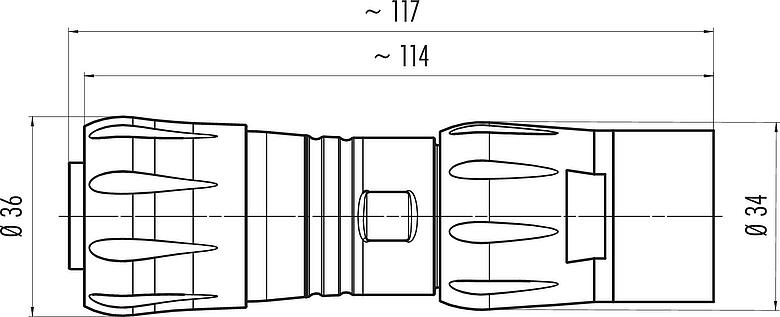

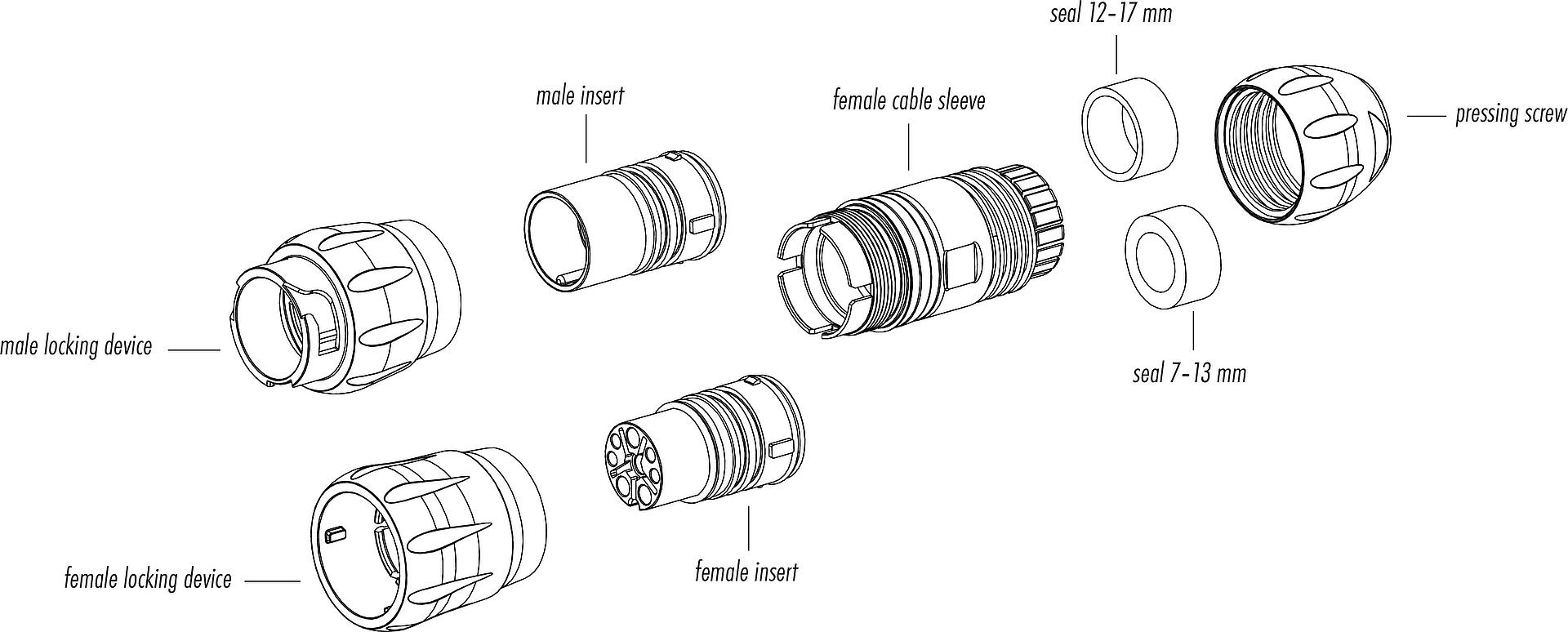

Baïonnette Connecteur femelle, Contacts: 4+PE, 7,0-17,0 mm, non blindé, sertir (Les contacts à sertir doivent être commandés séparément), IP68/IP69K, UL, VDE
Baïonnette HEC, série 696, Connecteurs d‘alimentation
Caractéristiques générales
Plusless| Référence | 99 6490 100 05 |
| Design du connecteur | Connecteur femelle |
| Version | Connecteur femelle droite |
| Verrouillage du connecteur | Baïonnette |
| Connexion | sertir (Les contacts à sertir doivent être commandés séparément) |
| Indice de protection | IP68/IP69K |
| Aire de section transversale | 2,50-6,00 mm² / AWG 14-10 |
| Passage de câble | 7,0-17,0 mm |
| Plage de températures de/à | -40 °C / 100 °C |
| Durée de vie mécanique | > 1000 Cycles d'accouplement |
| Poids (g) | 72.11 |
| Numéro de tarif douanier | 85369010 |
| Pays d'origine | DE |
Caractéristiques électriques
Plusless| Tension nominale | 600 V |
| Tension de choc nominale | 6000 V |
| Courant nominal (40 °C) | 32,0 A |
| Résistance d'isolation | > 108 Ω |
| Degré d’encrassement | 3 |
| Catégorie de surtension | III |
| Groupe de matériau isolant | I |
| Conformité CEM | non blindé |
Matériaux
Plusless| Matériau du boîtier | PA |
| Matériau du corps de contact | PA |
| Matériau du contact | en fonction du contact à sertir (accessoire) |
| REACH SVHC |
None (No pollutants) |
| Numéro SCIP | SCIP-number not available |
Autorisation / approbations
Plusless| Admissions | UL, VDE |
Classifications
Plusless| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Déclarations de conformité
Plusless| Directive basse tension | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Avis général de non-responsabilité
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
- Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
- Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
- Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
- Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
