Conectores de potencia
Filtrar productos
Tipo de conección
El tipo de conector sirve para distinguir nuestros productos para montaje en carcasa de dispositivos de las piezas para cables. El tipo de conector describe la diferencia entre los conectores que se montan en carcasas y los conectores que se montan en cables.
Diseño
Un conector consta de una parte macho (clavija) y una parte hembra (zócalo). Dependiendo del diseño, la parte macho o hembra está instalada de forma permanente o se encuentra en el extremo de un cable.
Número de contactos
Esto indica el número de contactos que tiene el conector.
Versión
La elección de la versión permite definir determinadas especificaciones técnicas: por ejemplo, el tipo de salida del cable o el tamaño.
Bloquear
El sistema de cierre describe cómo se unen los elementos de la clavija y la toma.
Voltaje nominal
La tensión nominal es la tensión eléctrica asignada al conector.
Corriente nominal (40 ° C)
La corriente nominal es la corriente eléctrica asignada al conector.
Grado de protección
Los grados de protección según IEC60529 se aplican a varios artículos y proporcionan información sobre la protección contra la intrusión de agua y sólidos como el polvo.
EMV
Compatibilidad electromagnética (CEM) significa que un conector está apantallado o es apantallable. Esto se requiere cuando es necesario proteger las señales o los datos conducidos por el conector, así como proteger los dispositivos externos, de las perturbaciones debidas a efectos electromagnéticos.
Material de la carcasa
Según el ámbito de aplicación o los requisitos, los conectores se fabrican con distintos materiales. Ofrecemos carcasas de metal y plástico para nuestros artículos como material de carcasa.
Terminación
El tipo de terminación determina cómo se pueden unir cables, hilos individuales o placas de circuito impreso con el conector.
Aprobación
Nuestros artículos disponen de diversas homologaciones que pueden preseleccionarse aquí. pueden preseleccionarse aquí.
Material de bloqueo
En función de los requisitos técnicos o los datos de rendimiento del conector, el mecanismo de cierre es de plástico o metal.
Mostrar productos
  1. Productos
  2. Conectores de potencia
  3. Bayoneta HEC potencia

Conector de alimentación HEC de bayoneta

Serie como PDF (2 MB)
Accesorio como PDF (435 KB)

Los conectores para entornos adversos de la serie HEC 696 (Harsh Environment Connectors) están disponibles en versiones de brida cuadrada y de cable con conducto de protección integrado, que pueden proteger los cables hasta el grado IP67 y, cuando están acoplados, hasta el grado IP69K. Los conectores son resistentes a los rayos UV y cuentan con la aprobación VDE y UL. La alta capacidad de carga mecánica de los productos se confirma con más de 500 ciclos de acoplamiento para la versión de 12 polos y más de 1000 ciclos de acoplamiento para las versiones de 5 y 8 polos.

HEC - Harsh Environment Connector | Connector for harsh environmental conditions from binder
ver ahora en YouTube

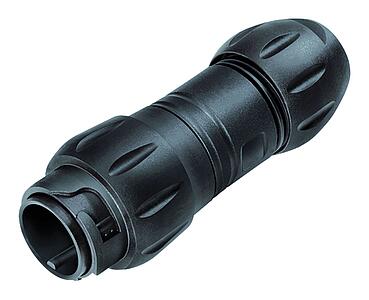

Power Connectors--Male cable connector_696_1_KS
99 6489 000 05
Bayoneta Conector de cable macho, Número de contactos: 4+PE, 7,0-17,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP68/IP69K, UL, VDE
Bayoneta HEC, serie 696, Conectores de potencia
Detalles
Power Connectors--Male cable connector_696_1_KS
99 6501 000 08
Bayoneta Conector de cable macho, Número de contactos: 4+3+PE, 7,0-17,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP68/IP69K, UL, VDE
Bayoneta HEC, serie 696, Conectores de potencia
Detalles
Power Connectors--Male cable connector_696_1_KS
99 6517 000 12
Bayoneta Conector de cable macho, Número de contactos: 12, 7,0-13,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP68/IP69K, UL, VDE
Bayoneta HEC, serie 696, Conectores de potencia
Detalles

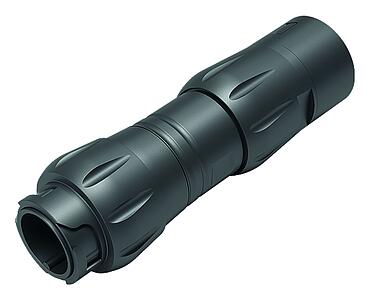

Power Steckverbinder--Kabelstecker_696_1_KS_Schutz
99 6489 100 05
Bayoneta Conector de cable macho, Número de contactos: 4+PE, 7,0-17,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP68/IP69K, UL, VDE
Bayoneta HEC, serie 696, Conectores de potencia
Detalles
Power Steckverbinder--Kabelstecker_696_1_KS_Schutz
99 6501 100 08
Bayoneta Conector de cable macho, Número de contactos: 4+3+PE, 7,0-17,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP68/IP69K, UL, VDE
Bayoneta HEC, serie 696, Conectores de potencia
Detalles
Power Steckverbinder--Kabelstecker_696_1_KS_Schutz
99 6517 100 12
Bayoneta Conector de cable macho, Número de contactos: 12, 7,0-13,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP68/IP69K, UL, VDE
Bayoneta HEC, serie 696, Conectores de potencia
Detalles

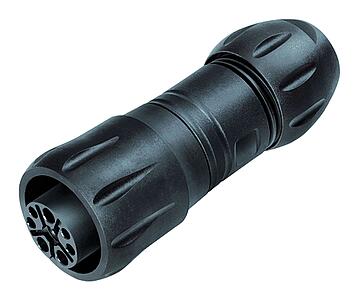

Power Connectors--Female cable connector_696_2_KD
99 6490 000 05
Bayoneta Conector de cable hembra, Número de contactos: 4+PE, 7,0-17,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP68/IP69K, UL, VDE
Bayoneta HEC, serie 696, Conectores de potencia
Detalles
Power Connectors--Female cable connector_696_2_KD
99 6502 000 08
Bayoneta Conector de cable hembra, Número de contactos: 4+3+PE, 7,0-17,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP68/IP69K, UL, VDE
Bayoneta HEC, serie 696, Conectores de potencia
Detalles
Power Connectors--Female cable connector_696_2_KD
99 6518 000 12
Bayoneta Conector de cable hembra, Número de contactos: 12, 7,0-13,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP68/IP69K, UL, VDE
Bayoneta HEC, serie 696, Conectores de potencia
Detalles

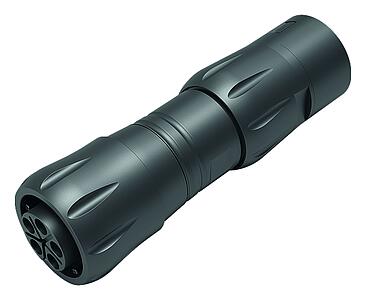

Power Steckverbinder--Kabeldose_696_2_KD_Schutz
99 6490 100 05
Bayoneta Conector de cable hembra, Número de contactos: 4+PE, 7,0-17,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP68/IP69K, UL, VDE
Bayoneta HEC, serie 696, Conectores de potencia
Detalles
Power Steckverbinder--Kabeldose_696_2_KD_Schutz
99 6502 100 08
Bayoneta Conector de cable hembra, Número de contactos: 4+3+PE, 7,0-17,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP68/IP69K, UL, VDE
Bayoneta HEC, serie 696, Conectores de potencia
Detalles
Power Steckverbinder--Kabeldose_696_2_KD_Schutz
99 6518 100 12
Bayoneta Conector de cable hembra, Número de contactos: 12, 7,0-13,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP68/IP69K, UL, VDE
Bayoneta HEC, serie 696, Conectores de potencia
Detalles
