Baïonnette Connecteur mâle coudé, Contacts: 8, 6,0-8,0 mm, non blindé, souder, IP67

Illustration 99 0773 002 08 - Baïonnette Connecteur mâle coudé, Contacts: 8, 6,0-8,0 mm, non blindé, souder, IP67 — Illustration

Vue 3D 99 0773 002 08 - Baïonnette Connecteur mâle coudé, Contacts: 8, 6,0-8,0 mm, non blindé, souder, IP67 — Vue 3D

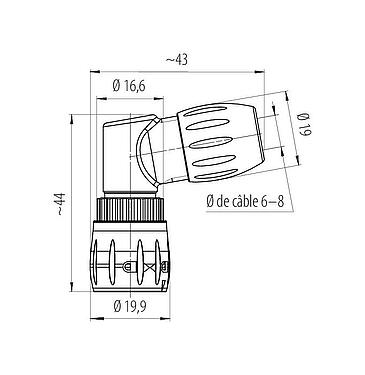

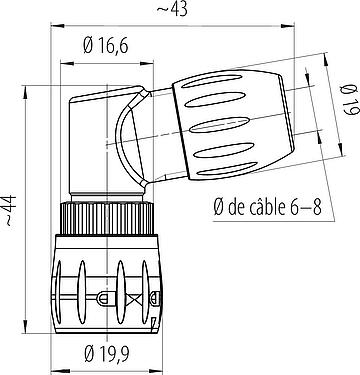

Dessin coté 99 0773 002 08 - Baïonnette Connecteur mâle coudé, Contacts: 8, 6,0-8,0 mm, non blindé, souder, IP67 — Dessin coté

Instructions de montage 99 0773 002 08 - Baïonnette Connecteur mâle coudé, Contacts: 8, 6,0-8,0 mm, non blindé, souder, IP67 — Instructions de montage

Disposition des contacts (Côté plug-in) 99 0773 002 08 - Baïonnette Connecteur mâle coudé, Contacts: 8, 6,0-8,0 mm, non blindé, souder, IP67 — Disposition des contacts (Côté plug-in)

Référence	99 0773 002 08
Design du connecteur	Connecteur mâle coudé
Version	Connecteur mâle droite
Verrouillage du connecteur	Baïonnette
Connexion	souder
Indice de protection	IP67
Aire de section transversale	0,25 mm² / AWG 24
Passage de câble	6,0-8,0 mm
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 5000 Cycles d'accouplement
Poids (g)	14.46
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	175 V
Tension de choc nominale	1750 V
Courant nominal (40 °C)	2,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	2
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	non blindé

Matériau du boîtier	PA
Matériau du corps de contact	PA (UL94 HB)
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
REACH SVHC	CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead)
Numéro SCIP	6d02859e-8cbb-47ea-9180-6844d6eba27d

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
