Bayoneta Conector macho en ángulo, Número de contactos: 8, 6,0-8,0 mm, sin blindaje, soldadura, IP67

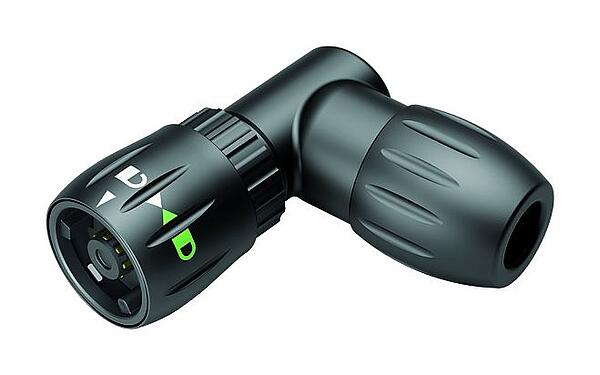

Ilustración 99 0773 002 08 - Bayoneta Conector macho en ángulo, Número de contactos: 8, 6,0-8,0 mm, sin blindaje, soldadura, IP67 — Ilustración

Vista en 3D 99 0773 002 08 - Bayoneta Conector macho en ángulo, Número de contactos: 8, 6,0-8,0 mm, sin blindaje, soldadura, IP67 — Vista en 3D

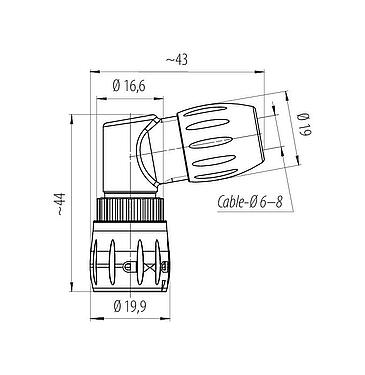

Dibujo a escala 99 0773 002 08 - Bayoneta Conector macho en ángulo, Número de contactos: 8, 6,0-8,0 mm, sin blindaje, soldadura, IP67 — Dibujo a escala

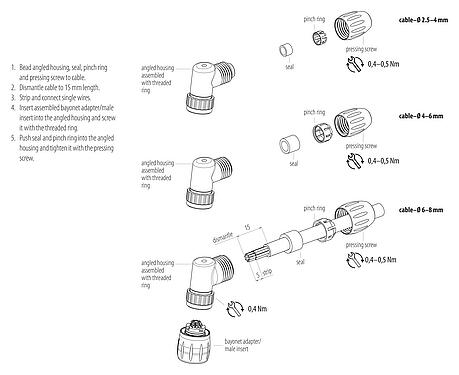

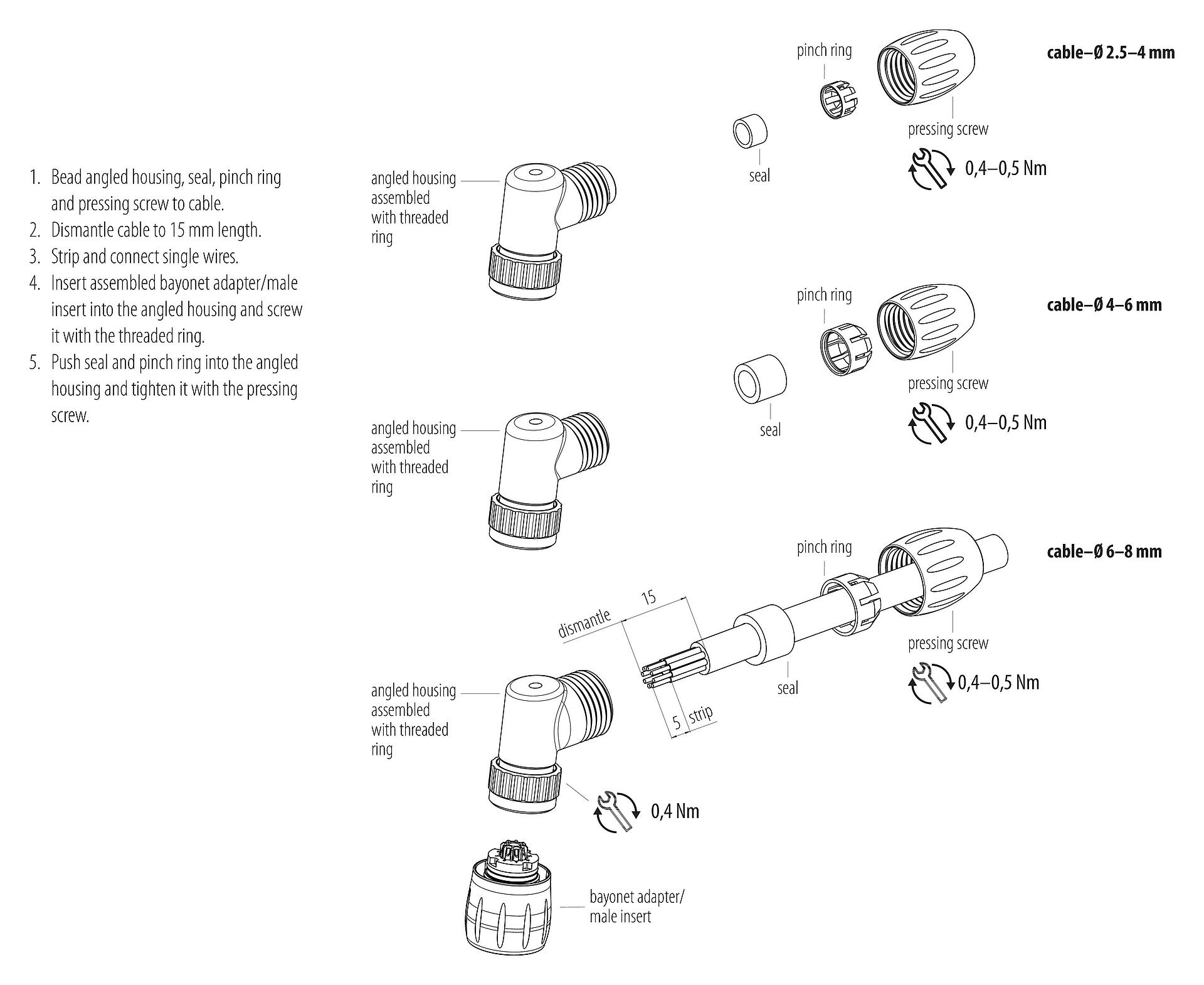

Instrucción de montaje 99 0773 002 08 - Bayoneta Conector macho en ángulo, Número de contactos: 8, 6,0-8,0 mm, sin blindaje, soldadura, IP67 — Instrucción de montaje

Disposición de los contactos (lado de la conexión) 99 0773 002 08 - Bayoneta Conector macho en ángulo, Número de contactos: 8, 6,0-8,0 mm, sin blindaje, soldadura, IP67 — Disposición de los contactos (lado de la conexión)

Número de parte	99 0773 002 08
Diseño de conector	Conector macho en ángulo
Versión	Conector macho recto
Sistema de bloqueo de conector	Bayoneta
Terminación	soldadura
Grado de protección	IP67
Área de la sección transversal	0,25 mm² / AWG 24
Salida de cable	6,0-8,0 mm
Rango de temperatura desde / hasta	-25 °C / 85 °C
Operacion mecanica	> 5000 ciclos de conexión
Peso (gr)	14.46
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	175 V
Voltaje de impulso nominal	1750 V
Corriente nominal (40 ° C)	2,0 A
Resistencia de aislamiento	≥ 10¹⁰ Ω
Grado de contaminación	2
Categoría de sobrevoltaje	II
Grupo de materiales	II
Cumplimiento de EMV	sin blindaje

Material de la carcasa	PA
Material del cuerpo de contacto	PA (UL94 HB)
Material de contacto	CuZn (latón)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead)
Número SCIP	6d02859e-8cbb-47ea-9180-6844d6eba27d

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
