Name: M16 - X
Brand: binder
SKU: 99 4174 90 08

Illustration 99 4174 90 08 - M16 Embase femelle, Contacts: 8, blindable, THR, IP67 — Illustration

Vue 3D 99 4174 90 08 - M16 Embase femelle, Contacts: 8, blindable, THR, IP67 — Vue 3D

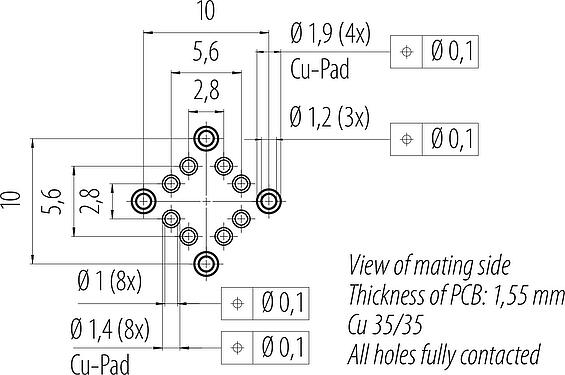

Disposition du conducteur 99 4174 90 08 - M16 Embase femelle, Contacts: 8, blindable, THR, IP67 — Disposition du conducteur

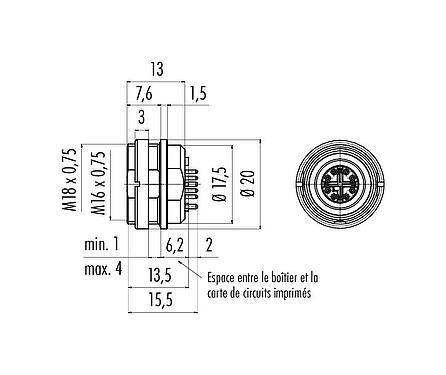

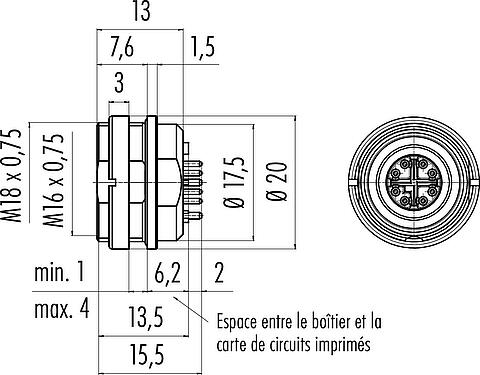

Dessin coté 99 4174 90 08 - M16 Embase femelle, Contacts: 8, blindable, THR, IP67 — Dessin coté

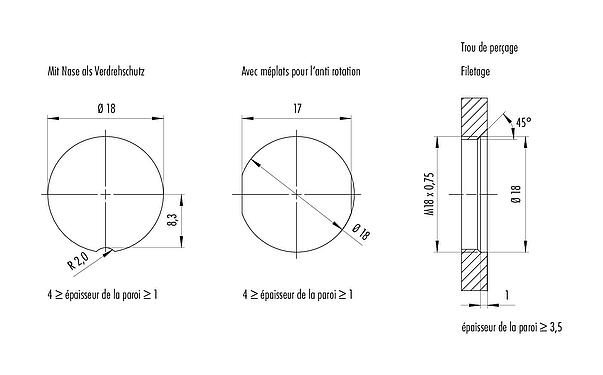

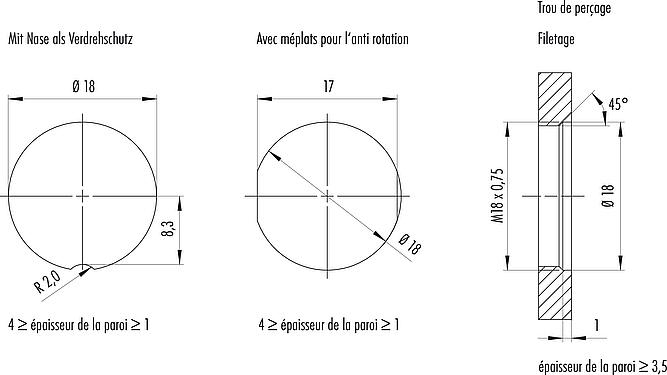

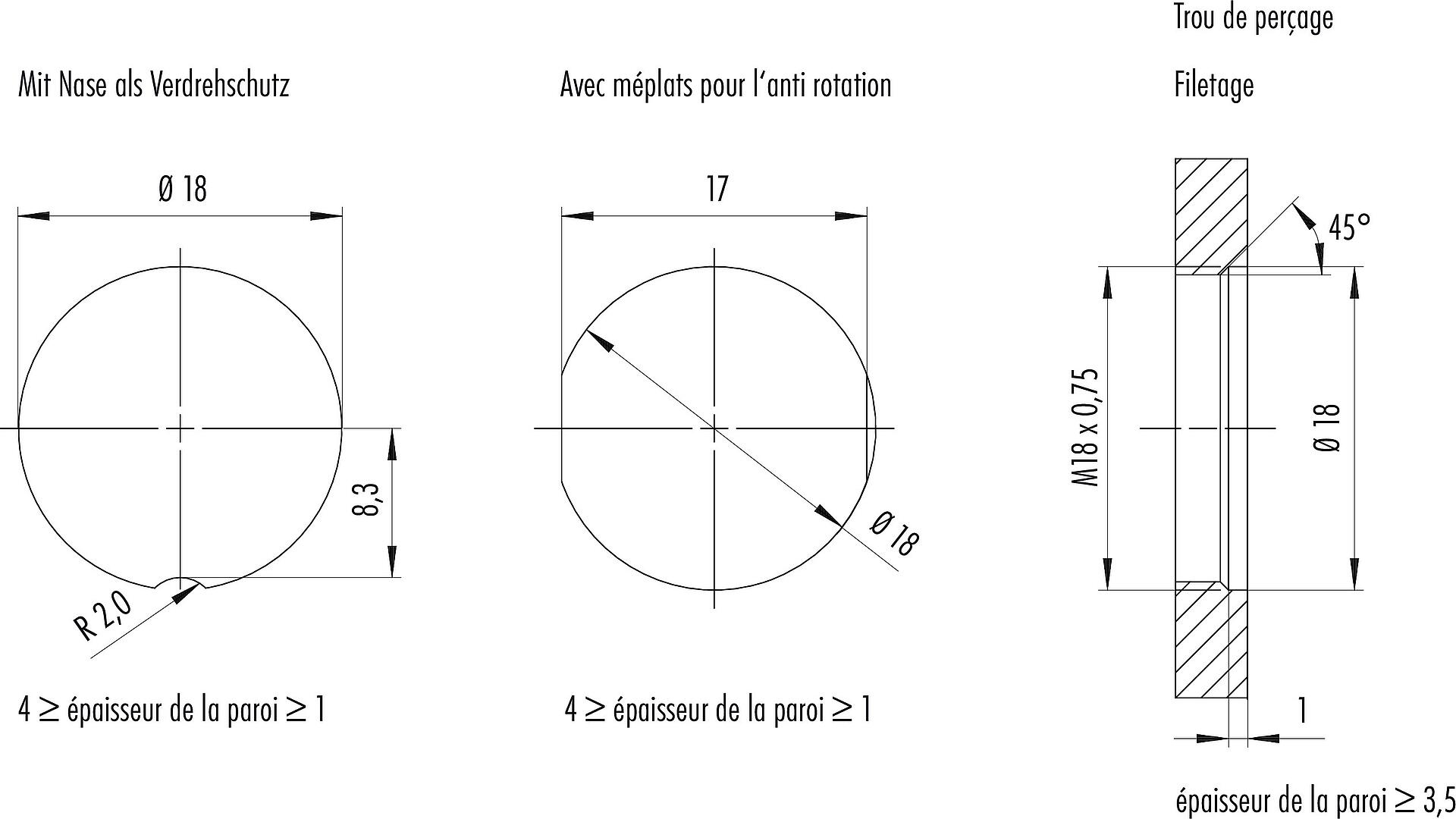

Instructions de montage / Découpe du panneau 99 4174 90 08 - M16 Embase femelle, Contacts: 8, blindable, THR, IP67 — Instructions de montage / Découpe du panneau

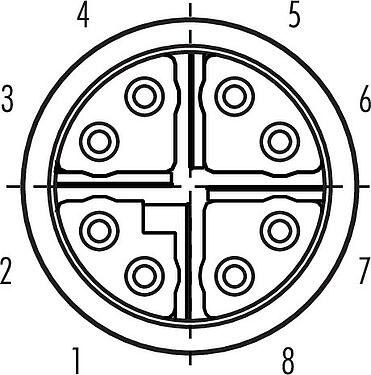

Disposition des contacts (Côté plug-in) 99 4174 90 08 - M16 Embase femelle, Contacts: 8, blindable, THR, IP67 — Disposition des contacts (Côté plug-in)

Ce embase femelle avec verrouillage à vis et un nombre de broches de 8 est selon sa classe de protection IP67 étanche à la poussière et dispose d'une protection complète contre les contacts et d'une protection contre l'immersion temporaire. Il peut être utilisé dans des zones avec un degré de pollution de 3. Dans des endroits où il peut y avoir une contamination conductrice ou pouvant devenir conductrice par condensation. Avec des températures allant de -40 °C/85 °C, ce embase femelle M16-X blindé est conçu pour le froid et la chaleur intenses. Grâce à la tension nominale qualifiée de 50 V (CA) / 60 V (CC) et au courant nominal de 0,5 A, il est parfaitement adapté à son domaine d'application.

Plusless

Référence	99 4174 90 08
Design du connecteur	Embase femelle
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	THR
Indice de protection	IP67
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	0.00
Numéro de tarif douanier	85369010
Pays d'origine	DE

Plusless

Tension nominale	50 V (AC) / 60 V (DC)
Tension de choc nominale	800 V
Courant nominal (40 °C)	0,5 A
Résistance d'isolation	> 10⁸ Ω
Degré d’encrassement	3
Groupe de matériau isolant	III
Conformité CEM	blindable
Raccordement du blindage	Bbroche de bouclier

Plusless

REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	71eb941b-0202-4192-8ed7-c472456d57cb

Plusless

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).

Téléchargements

tous (PDF)

Fiche technique

Fiche technique 99 4174 90 08
