M16-X
M16 Toma de brida, Número de contactos: 8, blindable, THR, IP67

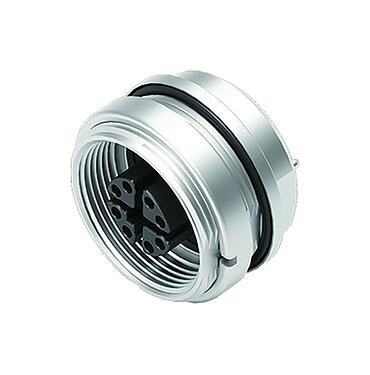

Ilustración 99 4174 90 08 - M16 Toma de brida, Número de contactos: 8, blindable, THR, IP67 — Ilustración

Vista en 3D 99 4174 90 08 - M16 Toma de brida, Número de contactos: 8, blindable, THR, IP67 — Vista en 3D

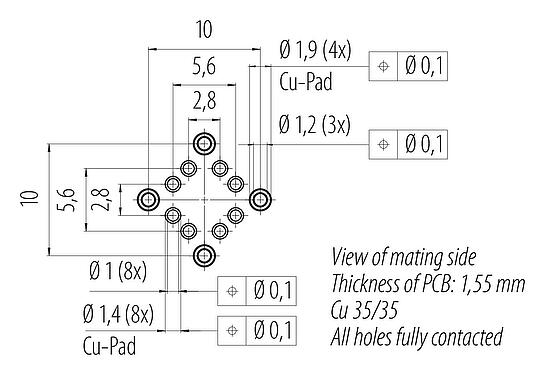

Disposición del conductor 99 4174 90 08 - M16 Toma de brida, Número de contactos: 8, blindable, THR, IP67 — Disposición del conductor

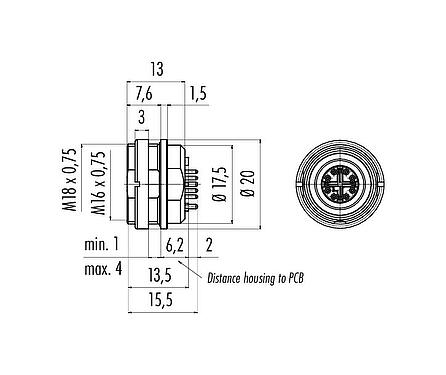

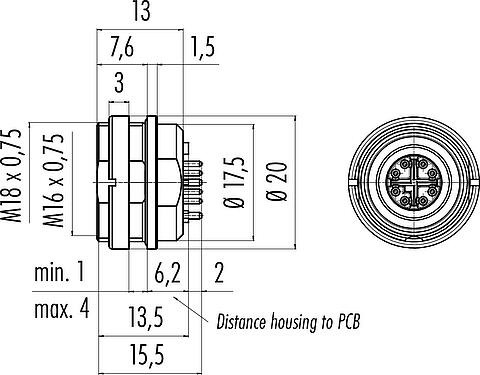

Dibujo a escala 99 4174 90 08 - M16 Toma de brida, Número de contactos: 8, blindable, THR, IP67 — Dibujo a escala

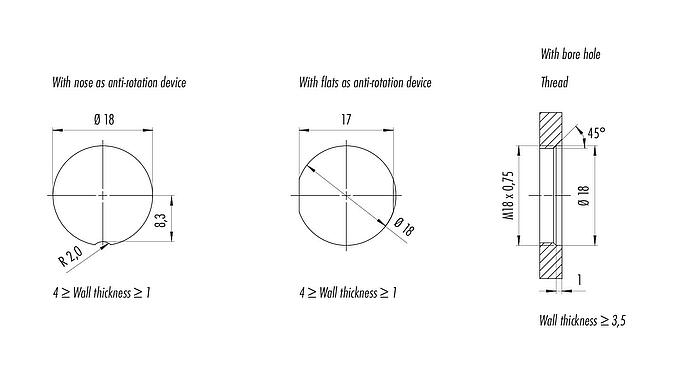

Muestra de montaje 99 4174 90 08 - M16 Toma de brida, Número de contactos: 8, blindable, THR, IP67 — Muestra de montaje

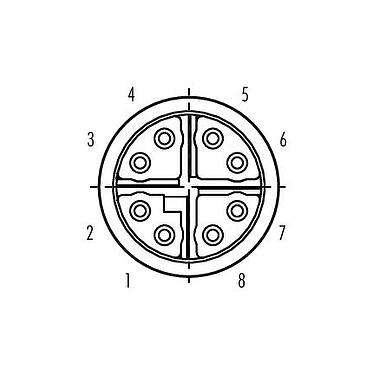

Disposición de los contactos (lado de la conexión) 99 4174 90 08 - M16 Toma de brida, Número de contactos: 8, blindable, THR, IP67 — Disposición de los contactos (lado de la conexión)

Número de parte	99 4174 90 08
Diseño de conector	Toma de brida
Versión	Conector hembra recto
Sistema de bloqueo de conector	tornillo
Terminación	THR
Grado de protección	IP67
Rango de temperatura desde / hasta	-40 °C / 85 °C
Operacion mecanica	> 100 ciclos de conexión
Peso (gr)	0.00
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	50 V (AC) / 60 V (DC)
Voltaje de impulso nominal	800 V
Corriente nominal (40 ° C)	0,5 A
Resistencia de aislamiento	> 10⁸ Ω
Grado de contaminación	3
Grupo de materiales	III
Cumplimiento de EMV	blindable
Conexión de pantalla	Pin de escudo

REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	71eb941b-0202-4192-8ed7-c472456d57cb

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).

Descargas

Ficha técnica 99 4174 90 08

Datos CAD

Elija su formato preferido
