Embase femelle pour appareils, Contacts: 2+PE, 8,0-10,0 mm, non blindé, pince à visser, IP40 sans joint, Circuit P10

Illustration 43 1726 112 03 - Embase femelle pour appareils, Contacts: 2+PE, 8,0-10,0 mm, non blindé, pince à visser, IP40 sans joint, Circuit P10 — Illustration

Vue 3D 43 1726 112 03 - Embase femelle pour appareils, Contacts: 2+PE, 8,0-10,0 mm, non blindé, pince à visser, IP40 sans joint, Circuit P10 — Vue 3D

Schémas d’affectation des broches 43 1726 112 03 - Embase femelle pour appareils, Contacts: 2+PE, 8,0-10,0 mm, non blindé, pince à visser, IP40 sans joint, Circuit P10 — Schémas d’affectation des broches

Dessin des composants 43 1726 112 03 - Embase femelle pour appareils, Contacts: 2+PE, 8,0-10,0 mm, non blindé, pince à visser, IP40 sans joint, Circuit P10 — Dessin des composants

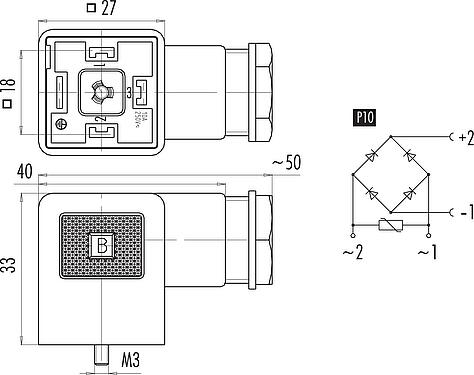

Dessin coté 43 1726 112 03 - Embase femelle pour appareils, Contacts: 2+PE, 8,0-10,0 mm, non blindé, pince à visser, IP40 sans joint, Circuit P10 — Dessin coté

Disposition des contacts (Côté plug-in) 43 1726 112 03 - Embase femelle pour appareils, Contacts: 2+PE, 8,0-10,0 mm, non blindé, pince à visser, IP40 sans joint, Circuit P10 — Disposition des contacts (Côté plug-in)

Référence	43 1726 112 03
Design du connecteur	Embase femelle pour appareils
Norme de conception	DIN EN 175301-803
Version	Connecteur femelle droite
Verrouillage du connecteur	Vis centrale
Connexion	pince à visser
Indice de protection	IP40 sans joint IP65 avec joint, voir accessoires
Aire de section transversale	0,34-1,50 mm²
Passage de câble	8,0-10,0 mm
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 50 Cycles d'accouplement
Information additionnelle	Circuit P10
Poids (g)	29.53
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	230 V
Tension de choc nominale	800 V
Courant nominal (40 °C)	2,0 A
Degré d’encrassement	3
Catégorie de surtension	III
Groupe de matériau isolant	III
Conformité CEM	non blindé
Câblage	P10

Matériau du boîtier	PA
Matériau du corps de contact	PA (UL94 HB)
Matériau du contact	CuSn (bronze)
Revêtement du contact	Ni (nickel)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	3703b084-2a20-4b51-964f-943c58000811

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002635

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
