Connecteurs d‘automatisme - connecteurs pour électrovanne
Modèle A
Douille d'électrovanne, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PUR, noir, 5 m

Illustration 31 5235 500 000 - Douille d'électrovanne, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PUR, noir, 5 m — Illustration

Vue 3D 31 5235 500 000 - Douille d'électrovanne, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PUR, noir, 5 m — Vue 3D

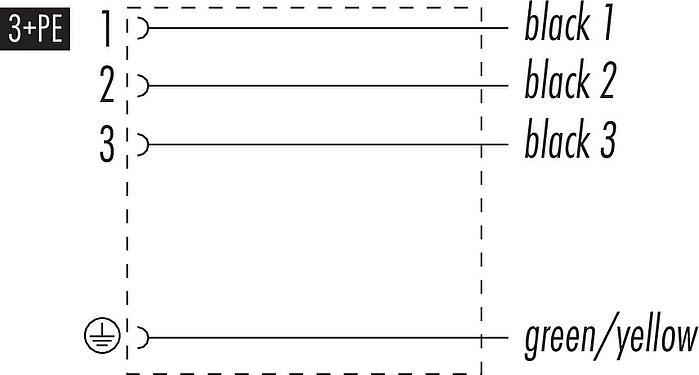

Schémas d’affectation des broches 31 5235 500 000 - Douille d'électrovanne, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PUR, noir, 5 m — Schémas d’affectation des broches

Dessin coté 31 5235 500 000 - Douille d'électrovanne, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PUR, noir, 5 m — Dessin coté

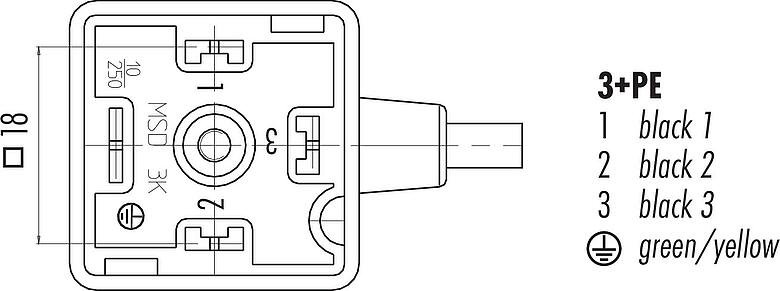

Disposition des contacts (Côté plug-in) 31 5235 500 000 - Douille d'électrovanne, Contacts: 3+PE, non blindé, surmoulé sur le câble, IP67, PUR, noir, 5 m — Disposition des contacts (Côté plug-in)

Référence	31 5235 500 000 Référence alternative: 31 1314 500 000
Avis	Veuillez noter qu’à la suite du passage de l’ancien au nouveau numéro de commande, des écarts sont possibles dans les spécifications techniques. Pour des informations détaillées sur le produit, veuillez utiliser l’option « Contacter le service client » en haut à droite. Plus
Design du connecteur	Douille d'électrovanne
Norme de conception	DIN EN 175301-803
Longueur du câble	5 m (Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.)
Version	Douille d'électrovanne
Verrouillage du connecteur	Vis centrale
Connexion	surmoulé sur le câble
Indice de protection	IP67
Aire de section transversale	0,75 mm² / AWG 18
Plage de températures de/à	-25 °C / 80 °C
Durée de vie mécanique	> 50 Cycles d'accouplement
Poids (g)	370.00
Numéro de tarif douanier	85444290
Pays d'origine	CZ

Tension nominale	230 V
Tension de choc nominale	4000 V
Courant nominal (40 °C)	10,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	3
Catégorie de surtension	III
Groupe de matériau isolant	I
Conformité CEM	non blindé

Matériau du boîtier	PBT
Matériau du corps de contact	PA
Matériau du contact	CuSn (bronze)
Revêtement du contact	Sn (étain)
REACH SVHC	None (No pollutants)
Numéro SCIP	SCIP-number not available

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Directive RoHS	2011/65/EU (EN 50581:2012)

Structure du câble
Diamètre de câble	6,0 mm
Matériau de la gaine	PUR
Structure du toron	4 x 0,75 mm
Couleur du câble	noir
Autres caractéristiques
Sans halogène	oui

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
