binder, fournisseur leader de connecteurs circulaires industriels, a enrichi ses séries de produits 720 et 770 avec des variantes coudées pouvant être mises en œuvre sur le terrain. Ces connecteurs coudés compacts sont utilisés dans l'ingénierie d’appareils, de bâtiments et d’usines : en particulier lorsque des connexions électriques sécurisées doivent être établies dans des espaces confinés, les versions coudées de la série 720/770 avec verrouillage à encliquetage ou à baïonnette offrent une alternative fiable et peu encombrante aux versions droites.
Le contexte : la sécurité opérationnelle comme priorité de conception
Dans le cas des connecteurs encliquetables de la Série 720, la connexion électrique est verrouillée mécaniquement par des mousquetons qui s'engagent dans une fente appropriée, verrouillant ainsi l'interface. Cependant, ce type de verrouillage est susceptible d'être manipulé incorrectement : si le connecteur est retiré de biais par rapport à son axe plutôt que axialement, cela peut briser les mousquetons en plastique suivant la direction de la force de traction. Afin d'éviter cette erreur de manipulation, les développeurs de produits chez binder ont inséré une bague filetée entre le corps des contacts et le boîtier coudé. Ainsi, même lorsqu’une force est appliquée à un angle par rapport à l'axe du connecteur, les mousquetons sont protégés contre les dommages et les connecteurs peuvent supporter des charges bien supérieures aux exigences standard.
Grâce à la bague filetée additionnelle, deux exigences de conception supplémentaires ont pu être satisfaites :
- Le concept permet à binder de proposer également la série 770 en tant que variante coudée utilisant de nombreuses pièces identiques.
- Le corps des contacts peut être tourné par pas de 90° permettant à l'utilisateur de choisir l’orientation de la sortie de câble.
En général, le cheminement des câbles est problématique pour les boîtiers coudés à 90°. Comme connu sur d'autres séries de produits, plier le câble à 90° est souvent difficile. C'est pourquoi un angle de 100° a été choisi pour les nouveaux boîtiers, ce qui simplifie considérablement l’assemblage du câble.
Les connecteurs coudés en détail

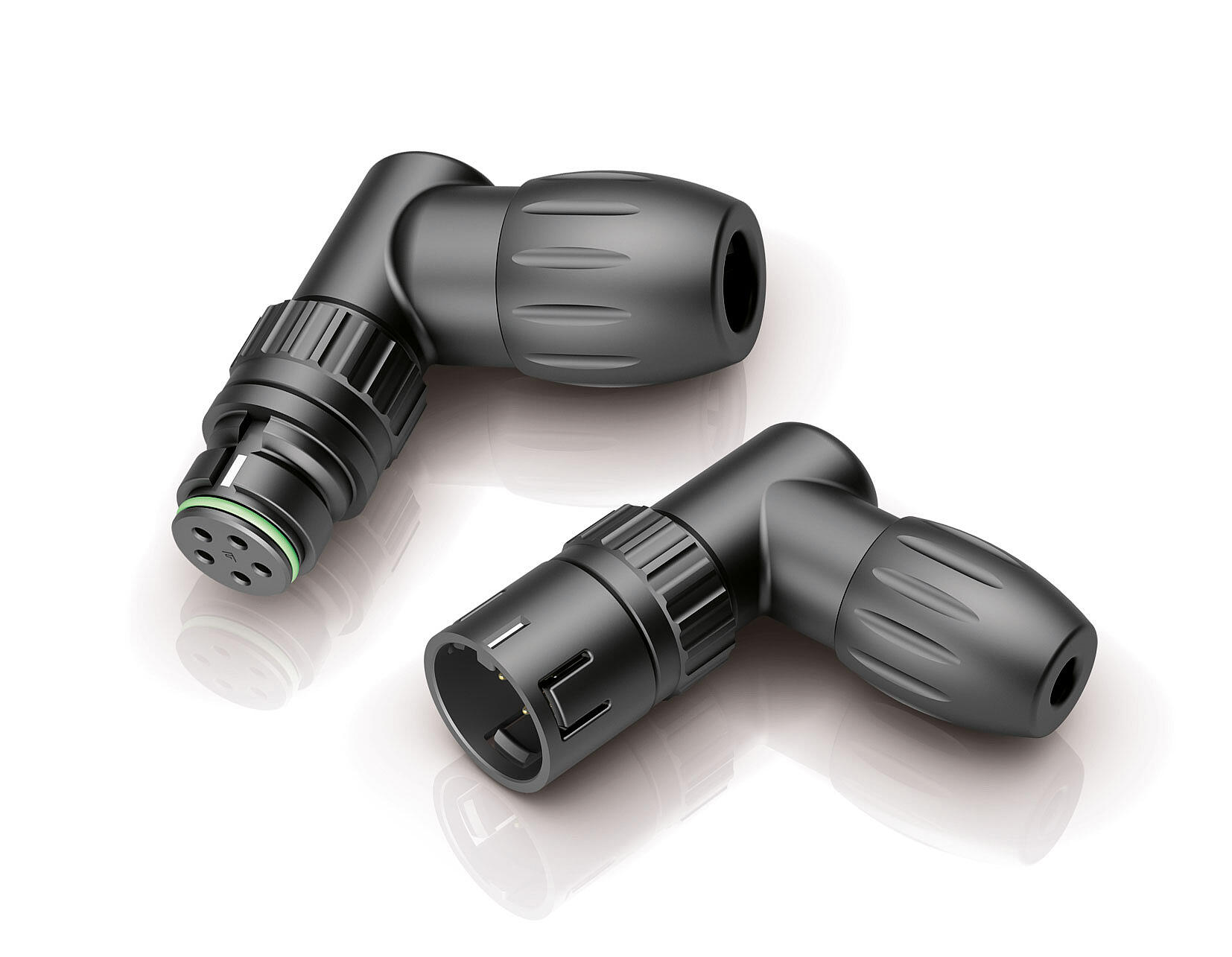

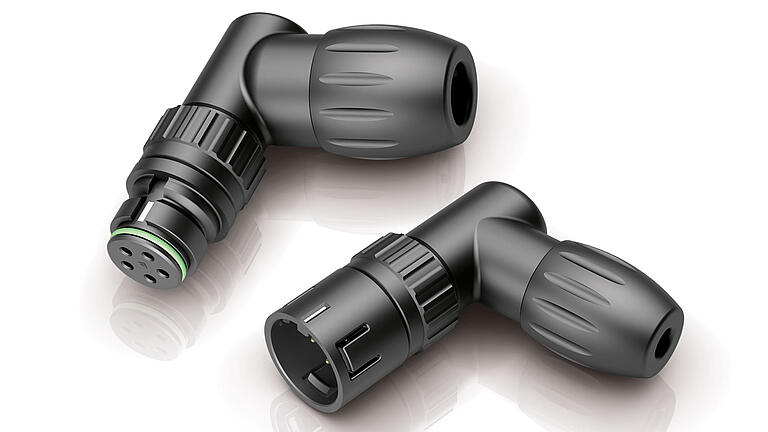

Les nouvelles versions coudées de la série 720 snap-in sont, par exemple, utilisées dans les installations de technologie d'éclairage, les systèmes de chauffage de serre et les vélos électriques. La série est spécifiée pour des tensions nominales de 60 V à 250 V et des courants de 2 A à 7 A. Pour les interfaces de 3 à 12 contacts, la terminaison du câble est réalisée par soudure. Les connecteurs sont conformes au degré de protection IP67 (accouplés) et peuvent supporter plus de 500 cycles d'accouplement.
Les connecteurs coudés NCC (Not Connected Closed) de la série 770 avec verrouillage à baïonnette sont utilisés, par exemple, dans les panneaux de commande portables compacts, dans les appareils médicaux à domicile et dans les instruments de mesure de laboratoire qui doivent être installés de manière particulièrement peu encombrante - par exemple, à proximité immédiate d'un mur. Les interfaces à 8 contacts sont également équipées de bornes à souder ; la tension et le courant nominal sont respectivement de 175 V et 2 A. En plus d’offrir IP67 lorsqu'ils sont accouplés, les connecteurs femelles à montage sur panneau atteignent également une protection IP67 lorsqu'ils ne sont pas accouplés grâce à la technologie NCC de binder. Les connecteurs résistent à plus de 5 000 cycles de connexion. En plus du noir, les connecteurs des séries 720 et 770 sont disponibles en rouge, vert et bleu ainsi qu'en blanc (RAL 9002), ce qui est typique pour les applications médicales.
