M12 Connecteur duo - connecteur d‘angle femelle, Contacts: 4, 2 x câble Ø 2,1-3,0 mm ou Ø 4,0-5,0 mm, non blindé, pince à visser, IP67

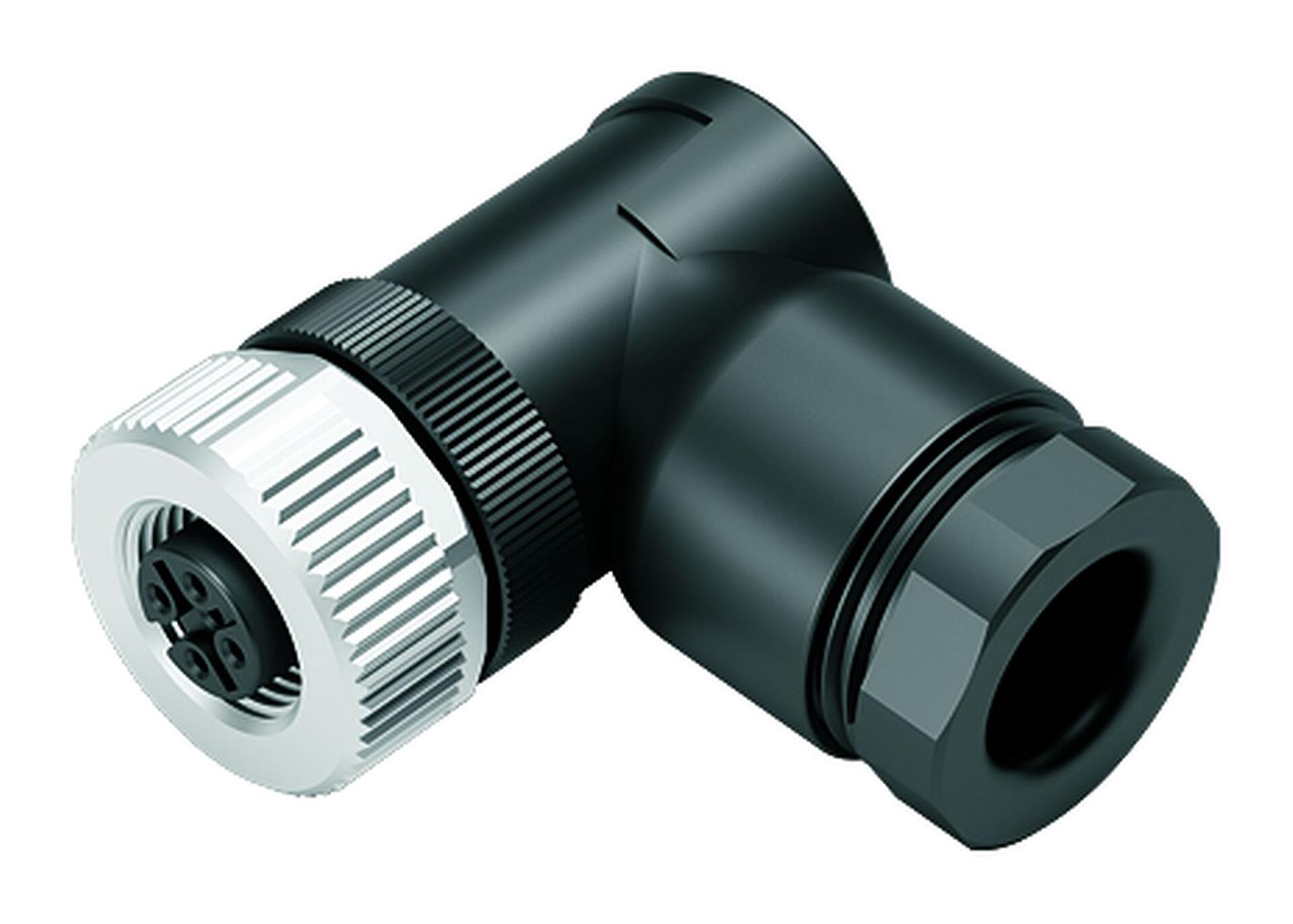

Illustration 99 0430 286 04 - M12 Connecteur duo - connecteur d‘angle femelle, Contacts: 4, 2 x câble Ø 2,1-3,0 mm ou Ø 4,0-5,0 mm, non blindé, pince à visser, IP67 — Illustration

Vue 3D 99 0430 286 04 - M12 Connecteur duo - connecteur d‘angle femelle, Contacts: 4, 2 x câble Ø 2,1-3,0 mm ou Ø 4,0-5,0 mm, non blindé, pince à visser, IP67 — Vue 3D

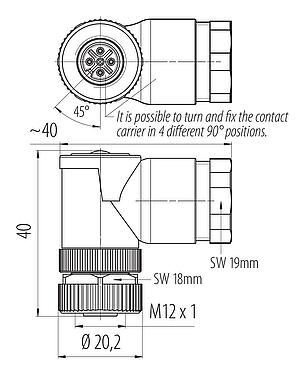

Dessin coté 99 0430 286 04 - M12 Connecteur duo - connecteur d‘angle femelle, Contacts: 4, 2 x câble Ø 2,1-3,0 mm ou Ø 4,0-5,0 mm, non blindé, pince à visser, IP67 — Dessin coté

Instructions de montage 99 0430 286 04 - M12 Connecteur duo - connecteur d‘angle femelle, Contacts: 4, 2 x câble Ø 2,1-3,0 mm ou Ø 4,0-5,0 mm, non blindé, pince à visser, IP67 — Instructions de montage

Disposition des contacts (Côté plug-in) 99 0430 286 04 - M12 Connecteur duo - connecteur d‘angle femelle, Contacts: 4, 2 x câble Ø 2,1-3,0 mm ou Ø 4,0-5,0 mm, non blindé, pince à visser, IP67 — Disposition des contacts (Côté plug-in)

Référence	99 0430 286 04
Design du connecteur	Connecteur duo - connecteur d‘angle femelle
Norme de conception	DIN EN 61076-2-101
Version	Champ confectionnable
Verrouillage du connecteur	visser
Connexion	pince à visser
Indice de protection	IP67
Aire de section transversale	max. 0,75 mm² / AWG 18
Passage de câble	2 x câble Ø 2,1-3,0 mm ou Ø 4,0-5,0 mm
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 50 Cycles d'accouplement
Poids (g)	29.56
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	250 V
Tension de choc nominale	2500 V
Courant nominal (40 °C)	4,0 A
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	III
Conformité CEM	non blindé

Matériau du corps de contact	PA
Matériau du contact	CuZn (laiton)
Revêtement du contact	CuSnZn (Optalloy)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	90fdc578-b204-463d-8f5e-fde07de75a26

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
