Référencee: 77 3434 3429 20003-0500

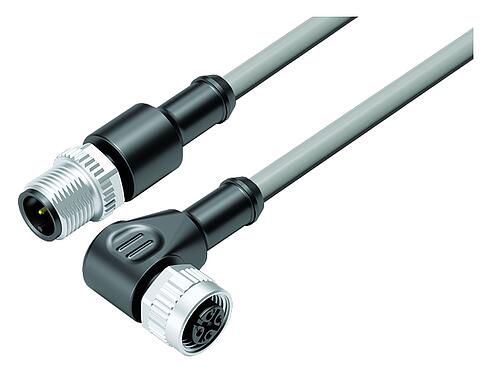

M12/M12 Câble de raccordement connecteur mâle - connecteur femelle coudé, Contacts: 3, non blindé, surmoulé sur le câble, IP69K, UL, PVC, gris, 3 x 0,34 mm², 5 m
M12-A, série 763, Technologie d’automatisation - capteurs et actionneurs
Caractéristiques générales
Plusless| Référence | 77 3434 3429 20003-0500 |
| Design du connecteur | Câble de raccordement connecteur mâle - connecteur femelle coudé |
| Norme de conception | DIN EN 61076-2-101 |
| Longueur du câble | 5 m (D'autres longueurs sont possibles sur demande). |
| Version | Câble de raccordement |
| Verrouillage du connecteur | visser |
| Connexion | surmoulé sur le câble |
| Indice de protection | IP69K |
| Aire de section transversale | 0,34 mm² / AWG 22 |
| Plage de températures de/à | -25 °C / 90 °C |
| Durée de vie mécanique | > 100 Cycles d'accouplement |
| Poids (g) | 152 |
| Numéro de tarif douanier | 85444290 |
| Pays d'origine | DE |
Caractéristiques électriques
Plusless| Tension nominale | 250 V |
| Tension de choc nominale | 2500 V |
| Courant nominal (40 °C) | 4,0 A |
| Degré d’encrassement | 3 |
| Catégorie de surtension | II |
| Groupe de matériau isolant | II |
| Conformité CEM | non blindé |
Matériaux
Plusless| Matériau du corps de contact | PUR |
| Matériau du contact | CuZn (laiton) |
| Revêtement du contact | Au (or) |
| REACH SVHC |
None (No pollutants) |
| Numéro SCIP | SCIP-number not available |
Autorisation / approbations
Plusless| Admissions | UL |
Classifications
Plusless| ETIM 9.0 | EC002638 |
Spécifications du câble
Plusless| Structure du câble | |
| Diamètre de câble | 4,5 mm |
| Section transversale | 3 x 0,34 mm² |
| Matériau de la gaine | PVC |
| Isolation du toron | PVC |
| Structure du toron | 42 x 0,10 mm |
| Couleur du câble | gris |
| Propriétés mécaniques | |
| Rayon de courbure de câble fixe | ≥ 5 x Ø |
| Rayon de courbure de câble mobile | ≥ 10 x Ø |
| Cycles de flexion | > 2 millions |
| Accélération admissible | max. 5 m/s² + 1 m/s² |
| Vitesse de déplacement | ≤ 200 m/min (5 m de distance horizontale) |
| Propriétés thermiques | |
| Plage de temp. câble en mouvem. de/à | -5 °C / 105 °C |
| Plage de temp. câble fixe de/à | -40 °C / 105 °C |
Avis général de non-responsabilité
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
- Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
- Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
- Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
- Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
- Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
- La spécification de la classe de protection s'applique à condition que les quatre trous de montage soient réalisés comme des trous borgnes.
