RD24 Embase femelle, Contacts: 6+PE, non blindé, souder, IP67, UL, ESTI+, VDE

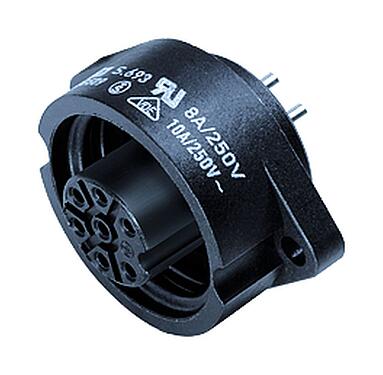

Illustration 09 4228 00 07 - RD24 Embase femelle, Contacts: 6+PE, non blindé, souder, IP67, UL, ESTI+, VDE — Illustration

Vue 3D 09 4228 00 07 - RD24 Embase femelle, Contacts: 6+PE, non blindé, souder, IP67, UL, ESTI+, VDE — Vue 3D

Courbe de déclassement 09 4228 00 07 - RD24 Embase femelle, Contacts: 6+PE, non blindé, souder, IP67, UL, ESTI+, VDE — Courbe de déclassement

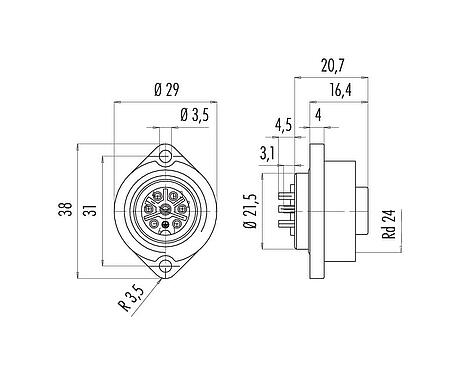

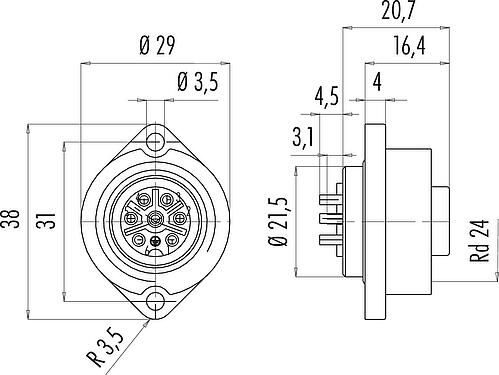

Dessin coté 09 4228 00 07 - RD24 Embase femelle, Contacts: 6+PE, non blindé, souder, IP67, UL, ESTI+, VDE — Dessin coté

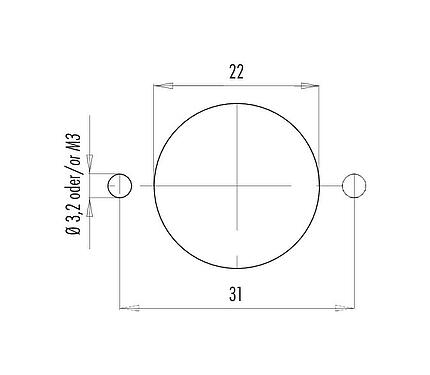

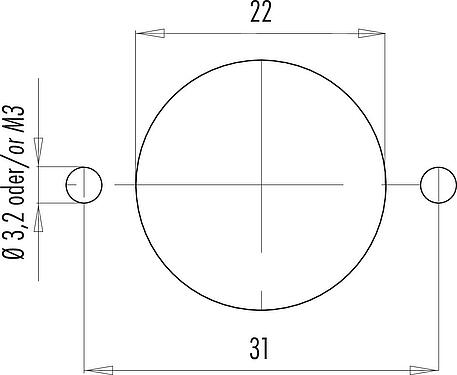

Instructions de montage / Découpe du panneau 09 4228 00 07 - RD24 Embase femelle, Contacts: 6+PE, non blindé, souder, IP67, UL, ESTI+, VDE — Instructions de montage / Découpe du panneau

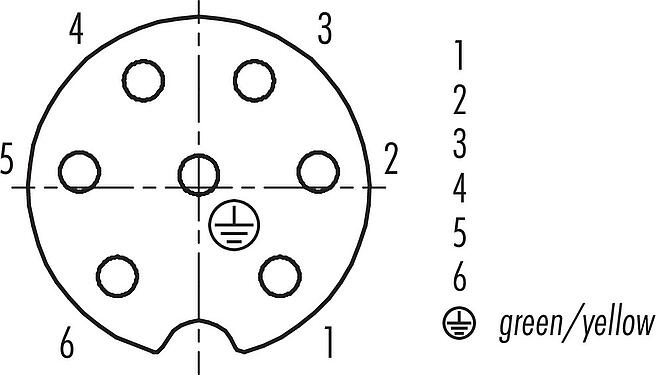

Disposition des contacts (Côté plug-in) 09 4228 00 07 - RD24 Embase femelle, Contacts: 6+PE, non blindé, souder, IP67, UL, ESTI+, VDE — Disposition des contacts (Côté plug-in)

Référence	09 4228 00 07
Design du connecteur	Embase femelle
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	souder
Indice de protection	IP67
Aire de section transversale	max. 0,75 mm² / AWG 18
Plage de températures de/à	-40 °C / 100 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	15.03
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	250 V
Tension de choc nominale	4000 V
Courant nominal (40 °C)	10 A (8 A UL)
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	3
Catégorie de surtension	III
Groupe de matériau isolant	III
Conformité CEM	non blindé

Matériau du corps de contact	PBT
Matériau du contact	CuSn (bronze)
Revêtement du contact	Ag (argent)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	b85350ad-9315-4c3c-9594-919b44be8135

Admissions	UL, ESTI+, VDE

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
