Référencee: 09 4223 00 04

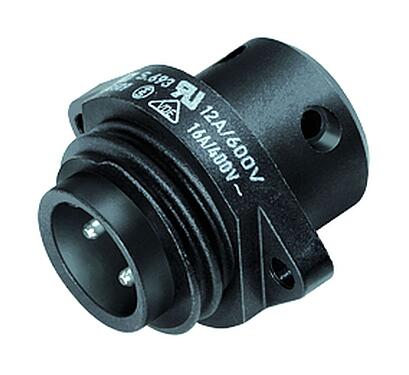

RD24 Embase mâle, Contacts: 3+PE, non blindé, pince à visser, IP67, UL, ESTI+, VDE

RD24, série 693, Connecteurs d‘alimentation
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 09 4223 00 04
Design du connecteur Embase mâle
Version Connecteur mâle droite
Verrouillage du connecteur visser
Connexion pince à visser
Indice de protection IP67
Aire de section transversale max. 2,50 mm² / AWG 14
Plage de températures de/à -40 °C / 100 °C
Durée de vie mécanique > 500 Cycles d'accouplement
Poids (g) 22.39
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 400 V (600 V UL)
Tension nominale UL 11768
Tension de choc nominale 6000 V
Courant nominal (40 °C) 16 A (12 A UL)
Résistance d'isolation ≥ 1010 Ω
Degré d’encrassement 3
Catégorie de surtension III
Groupe de matériau isolant III
Conformité CEM non blindé
Matériau du corps de contact PBT
Matériau du contact CuZn (laiton)
Revêtement du contact Ag (argent)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP c7a8c0c8-6e33-4db7-8703-a4bfcb70ca66
Admissions UL, ESTI+, VDE
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Avis général de non-responsabilité
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
  4. Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
  5. Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
