Référencee: 09 6121 250 06

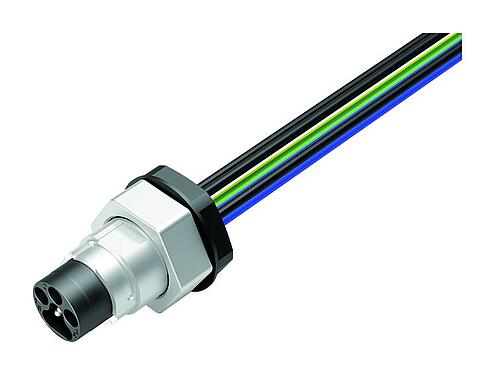

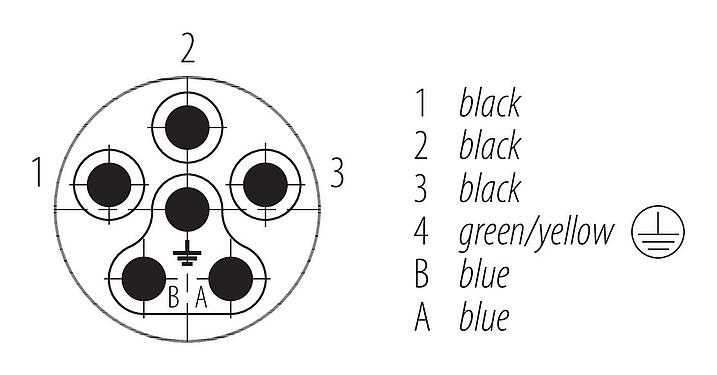

Baïonnette Embase mâle, Contacts: 6 (3+PE+2), blindable, fils, IP66/IP67, UL, M20x1,5
PBC15, série 615, Connecteurs d‘alimentation
Caractéristiques générales
Plusless| Référence | 09 6121 250 06 |
| Design du connecteur | Embase mâle |
| Longueur du fil | 0,25 m |
| Version | Montage sur panneau Connecteurs |
| Verrouillage du connecteur | Baïonnette |
| Connexion | fils |
| Indice de protection | IP66/IP67 |
| Aire de section transversale | 2,50 mm² / AWG 14 |
| Plage de températures de/à | -35 °C / 90 °C |
| Durée de vie mécanique | > 500 Cycles d'accouplement |
| Poids (g) | 0.00 |
| Numéro de tarif douanier | 85369010 |
| Pays d'origine | DE |
Caractéristiques électriques
Plusless| Tension nominale | Alimentation : 600 V, Signal : 63 V |
| Tension de choc nominale | Alimentation : 6000 V, Signal : 1500 V |
| Courant nominal (40 °C) | Power: 16A, Signal: 10 A |
| Degré d’encrassement | 3 |
| Catégorie de surtension | III |
| Groupe de matériau isolant | II |
| Conformité CEM | blindable |
Matériaux
Plusless| Matériau du boîtier | zinc coulé sous pression nickelé |
| Matériau du corps de contact | PA |
| Matériau du contact | Alliage de cuivre |
| Revêtement du contact | Ag (argent) |
| Joint matériel | NBR |
| Numéro SCIP | SCIP-number not available |
Autorisation / approbations
Plusless| Admissions | UL |
Avis général de non-responsabilité
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
- Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
- Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
- Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
- Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
