Name: M25 Power
Brand: binder
SKU: 09 0445 00 12

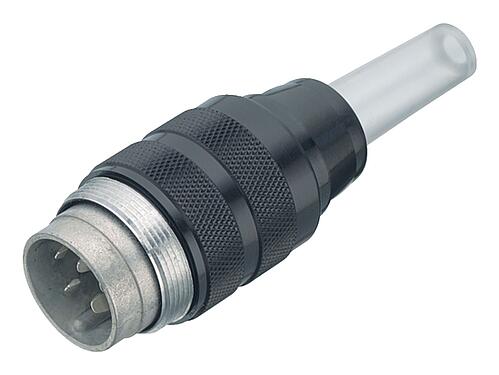

Illustration 09 0445 00 12 - M25 Connecteur mâle, Contacts: 12, 5,0-8,0 mm, blindable, souder, IP40 — Illustration

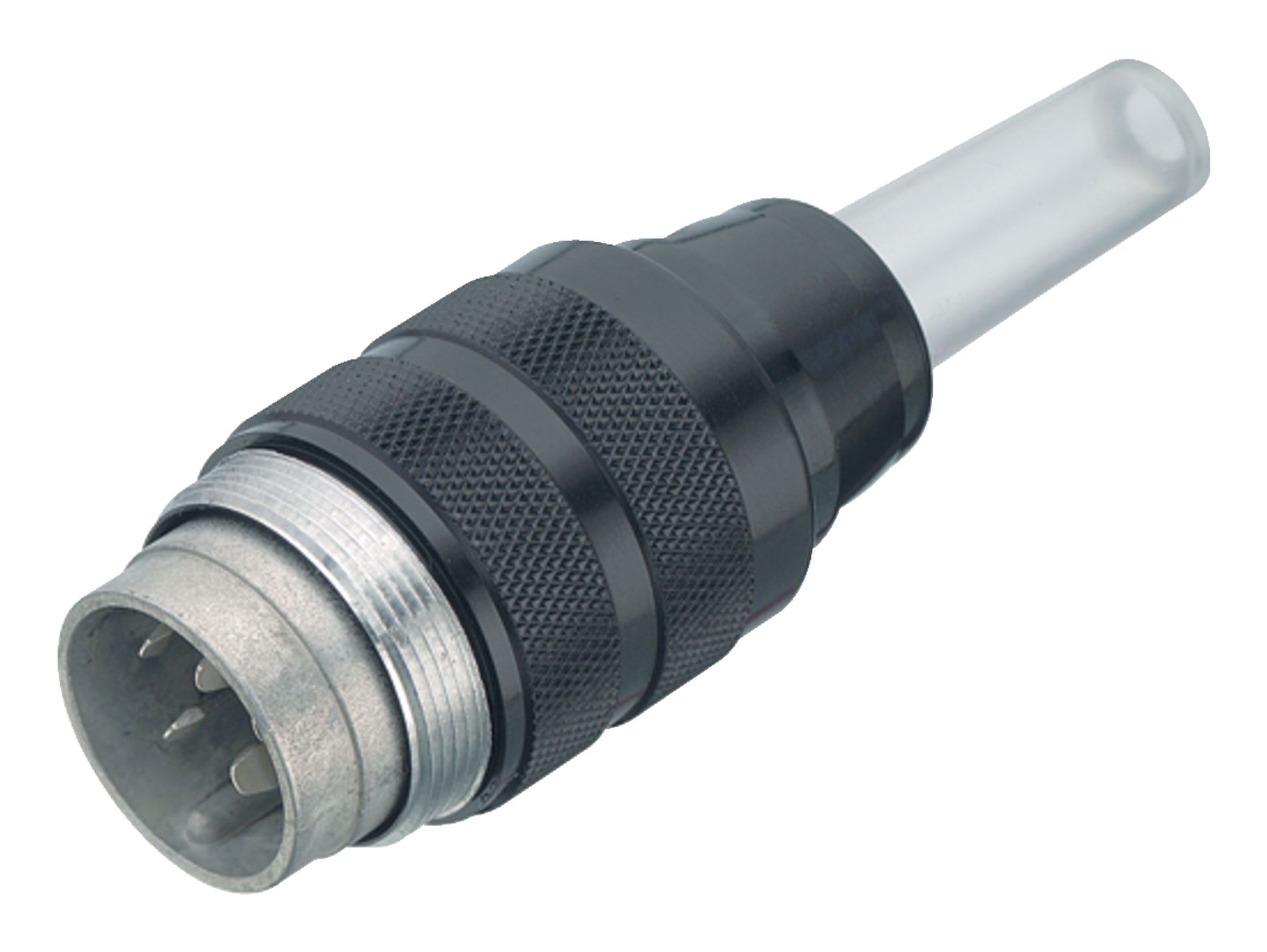

Vue 3D 09 0445 00 12 - M25 Connecteur mâle, Contacts: 12, 5,0-8,0 mm, blindable, souder, IP40 — Vue 3D

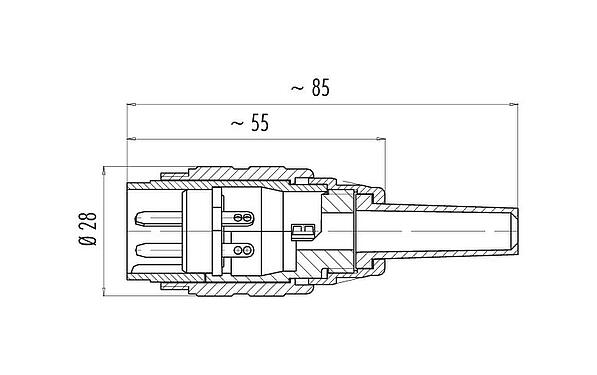

Dessin coté 09 0445 00 12 - M25 Connecteur mâle, Contacts: 12, 5,0-8,0 mm, blindable, souder, IP40 — Dessin coté

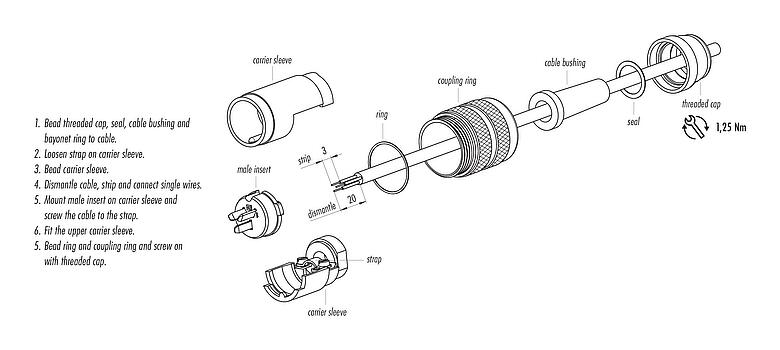

Instructions de montage 09 0445 00 12 - M25 Connecteur mâle, Contacts: 12, 5,0-8,0 mm, blindable, souder, IP40 — Instructions de montage

Disposition des contacts (Côté plug-in) 09 0445 00 12 - M25 Connecteur mâle, Contacts: 12, 5,0-8,0 mm, blindable, souder, IP40 — Disposition des contacts (Côté plug-in)

Ce connecteur mâle avec verrouillage à vis et un nombre de broches de 12 est, selon sa classe de protection IP40, protégé contre les corps étrangers solides et contre l'accès avec un fil. Pas de protection contre l'eau. Il peut être utilisé dans des zones ayant un degré de pollution de 1. Dans des endroits où il n'y a pas ou peu de salissures, mais non conductrices. La pollution n'a aucune influence. Avec une plage de températures de -40 °C/85 °C, ce connecteur mâle blindable M25 est conçu pour le froid intense et la chaleur intense. Grâce à la tension nominale qualifiée de 125 V et au courant nominal de 5,0 A il est parfaitement adapté à son domaine d'application.

Plusless

Référence	09 0445 00 12
Design du connecteur	Connecteur mâle
Version	Connecteur mâle droite
Verrouillage du connecteur	visser
Connexion	souder
Indice de protection	IP40
Aire de section transversale	0,75 mm² / AWG 18
Passage de câble	5,0-8,0 mm
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	41.65
Numéro de tarif douanier	85369010
Pays d'origine	DE

Plusless

Tension nominale	125 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	5,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	1
Catégorie de surtension	II
Groupe de matériau isolant	III
Conformité CEM	blindable
Raccordement du blindage	Serre-câble et cosse à souder

Plusless

Matériau du boîtier	GD-AL anodisé
Matériau du corps de contact	PET (UL94 V-0)
Matériau du contact	CuZn (laiton)
Revêtement du contact	CuSnZn (Optalloy)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	a6248ff3-5c9d-487d-8dba-8c3b383e719e

Plusless

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Plusless

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Pour verrouiller le connecteur de câble avec le connecteur d'appareil, il est recommandé de serrer la bague filetée à 1,25 Nm. Une clé dynamométrique adaptée est disponible en tant qu'accessoire (référence 07 0082 000).
