Name: Baïonnette IP40 Power
Brand: binder
SKU: 09 0065 00 07

Illustration 09 0065 00 07 - Baïonnette Embase mâle, Contacts: 7, non blindé, souder, IP40 — Illustration

Vue 3D 09 0065 00 07 - Baïonnette Embase mâle, Contacts: 7, non blindé, souder, IP40 — Vue 3D

Dessin des composants 09 0065 00 07 - Baïonnette Embase mâle, Contacts: 7, non blindé, souder, IP40 — Dessin des composants

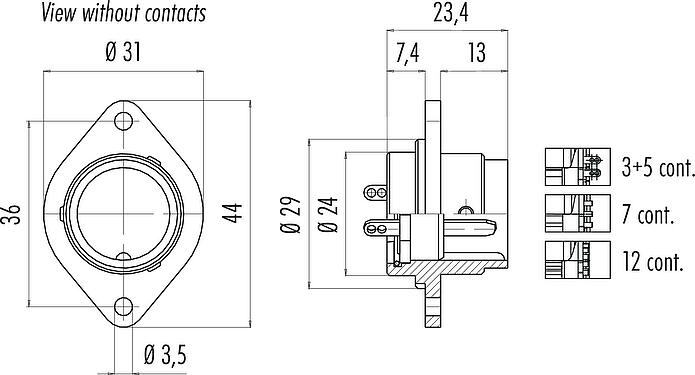

Dessin coté 09 0065 00 07 - Baïonnette Embase mâle, Contacts: 7, non blindé, souder, IP40 — Dessin coté

Instructions de montage / Découpe du panneau 09 0065 00 07 - Baïonnette Embase mâle, Contacts: 7, non blindé, souder, IP40 — Instructions de montage / Découpe du panneau

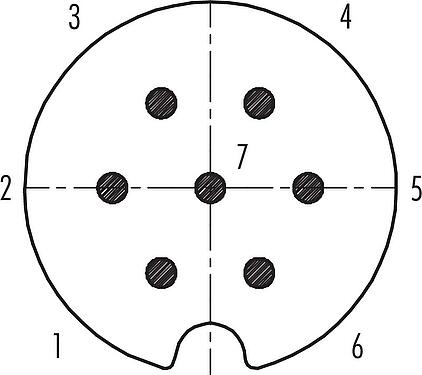

Disposition des contacts (Côté plug-in) 09 0065 00 07 - Baïonnette Embase mâle, Contacts: 7, non blindé, souder, IP40 — Disposition des contacts (Côté plug-in)

Ce embase mâle avec système de verrouillage à baïonnette et un nombre de broches de 7 est, selon sa classe de protection IP40, protégé contre les corps étrangers solides et contre l'accès avec un fil. Pas de protection contre l'eau. Il peut être utilisé dans des zones ayant un degré de pollution de 1. Dans des endroits où il n'y a pas ou peu de salissures, mais non conductrices. La pollution n'a aucune influence. Avec une plage de températures de -40 °C/85 °C, ce embase mâle non blindé à baïonnette est conçu pour le froid intense et la chaleur intense. Grâce à la tension nominale qualifiée de 250 V et au courant nominal de 5,0 A, il est parfaitement adapté à son domaine d'application.

Plusless

Référence	09 0065 00 07
Design du connecteur	Embase mâle
Version	Connecteur mâle droite
Verrouillage du connecteur	Baïonnette
Connexion	souder
Indice de protection	IP40
Aire de section transversale	0,75 mm² / AWG 18
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 50 Cycles d'accouplement
Poids (g)	13.72
Numéro de tarif douanier	85369010
Pays d'origine	DE

Plusless

Tension nominale	250 V
Tension de choc nominale	2500 V
Courant nominal (40 °C)	5,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	1
Catégorie de surtension	II
Groupe de matériau isolant	III
Conformité CEM	non blindé

Plusless

Matériau du boîtier	PBT
Matériau du corps de contact	PBT (UL94 V-0)
Matériau du contact	CuZn (laiton)
Revêtement du contact	CuSnZn (Optalloy)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	3bb39279-5225-4785-b690-5e86026465cb

Plusless

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur de câble avec le connecteur d'appareil, il est recommandé de serrer la bague filetée à 1,25 Nm. Une clé dynamométrique adaptée est disponible en tant qu'accessoire (référence 07 0082 000).

Téléchargements

tous (PDF)

Fiche technique

Fiche technique 09 0065 00 07
