Name: M16-X
Brand: binder
SKU: 99 4171 00 08

Illustration 99 4171 00 08 - M16 Connecteur mâle, Contacts: 8, 5,5-9,0 mm, blindable, IDC, IP67 — Illustration

Vue 3D 99 4171 00 08 - M16 Connecteur mâle, Contacts: 8, 5,5-9,0 mm, blindable, IDC, IP67 — Vue 3D

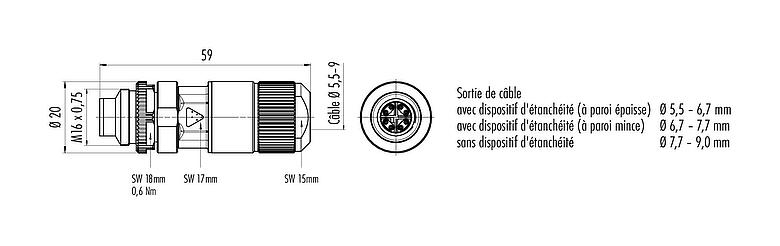

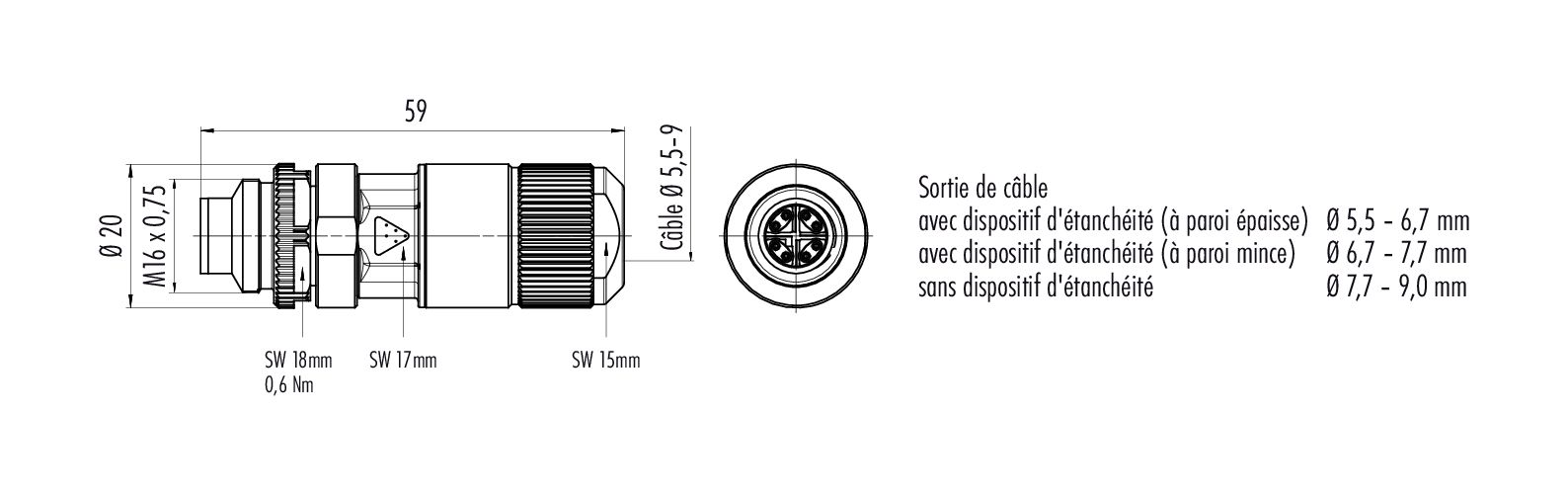

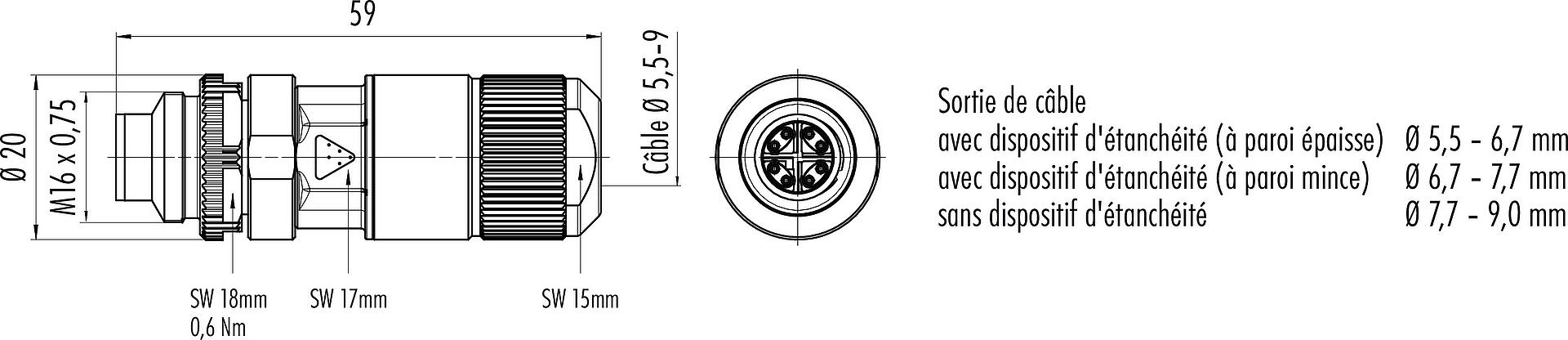

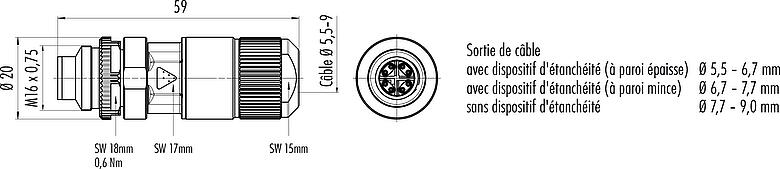

Dessin coté 99 4171 00 08 - M16 Connecteur mâle, Contacts: 8, 5,5-9,0 mm, blindable, IDC, IP67 — Dessin coté

Instructions de montage 99 4171 00 08 - M16 Connecteur mâle, Contacts: 8, 5,5-9,0 mm, blindable, IDC, IP67 — Instructions de montage

Disposition des contacts (Côté plug-in) 99 4171 00 08 - M16 Connecteur mâle, Contacts: 8, 5,5-9,0 mm, blindable, IDC, IP67 — Disposition des contacts (Côté plug-in)

Ce connecteur mâle avec verrouillage à vis et un nombre de broches de 8 est selon sa classe de protection IP67 étanche à la poussière et dispose d'une protection complète contre les contacts et d'une protection contre l'immersion temporaire. Il peut être utilisé dans des zones avec un degré de pollution de 3. Dans des endroits où il peut y avoir une contamination conductrice ou pouvant devenir conductrice par condensation. Avec des températures allant de -40 °C/85 °C, ce connecteur mâle M16-X blindé est conçu à la fois pour le froid intense et la chaleur intense. Grâce à la tension nominale qualifiée de 50 V (CA) / 60 V (CC) et au courant nominal de 0,5 A, il est parfaitement adapté à son domaine d'application.

Plusless

Référence	99 4171 00 08
Design du connecteur	Connecteur mâle
Version	Connecteur mâle droite
Verrouillage du connecteur	visser
Connexion	IDC
Indice de protection	IP67
Aire de section transversale	AWG 24-22/1, AWG 27-22/7
Passage de câble	5,5-9,0 mm
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	62.41
Numéro de tarif douanier	85366990
Pays d'origine	TW

Plusless

Tension nominale	50 V (AC) / 60 V (DC)
Tension de choc nominale	800 V
Courant nominal (40 °C)	0,5 A
Résistance d'isolation	> 10⁸ Ω
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	blindable
Raccordement du blindage	Fixation du bouclier

Plusless

Matériau du boîtier	zinc coulé sous pression nickelé
Matériau du corps de contact	PA (UL94 V-0)
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	668951be-56d8-4922-9b30-e5873efaef8f

Plusless

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
