Snap-In Connecteur mâle, Contacts: 12, 6,0-8,0 mm, non blindé, souder, IP54

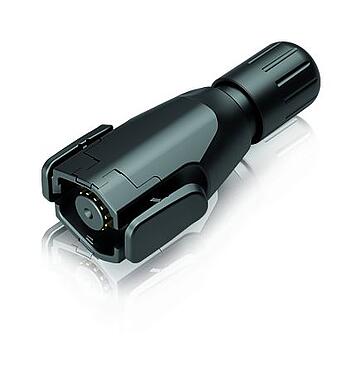

Illustration 99 1721 100 12 - Snap-In Connecteur mâle, Contacts: 12, 6,0-8,0 mm, non blindé, souder, IP54 — Illustration

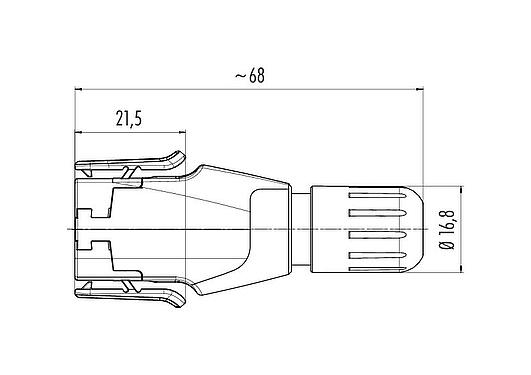

Dessin coté 99 1721 100 12 - Snap-In Connecteur mâle, Contacts: 12, 6,0-8,0 mm, non blindé, souder, IP54 — Dessin coté

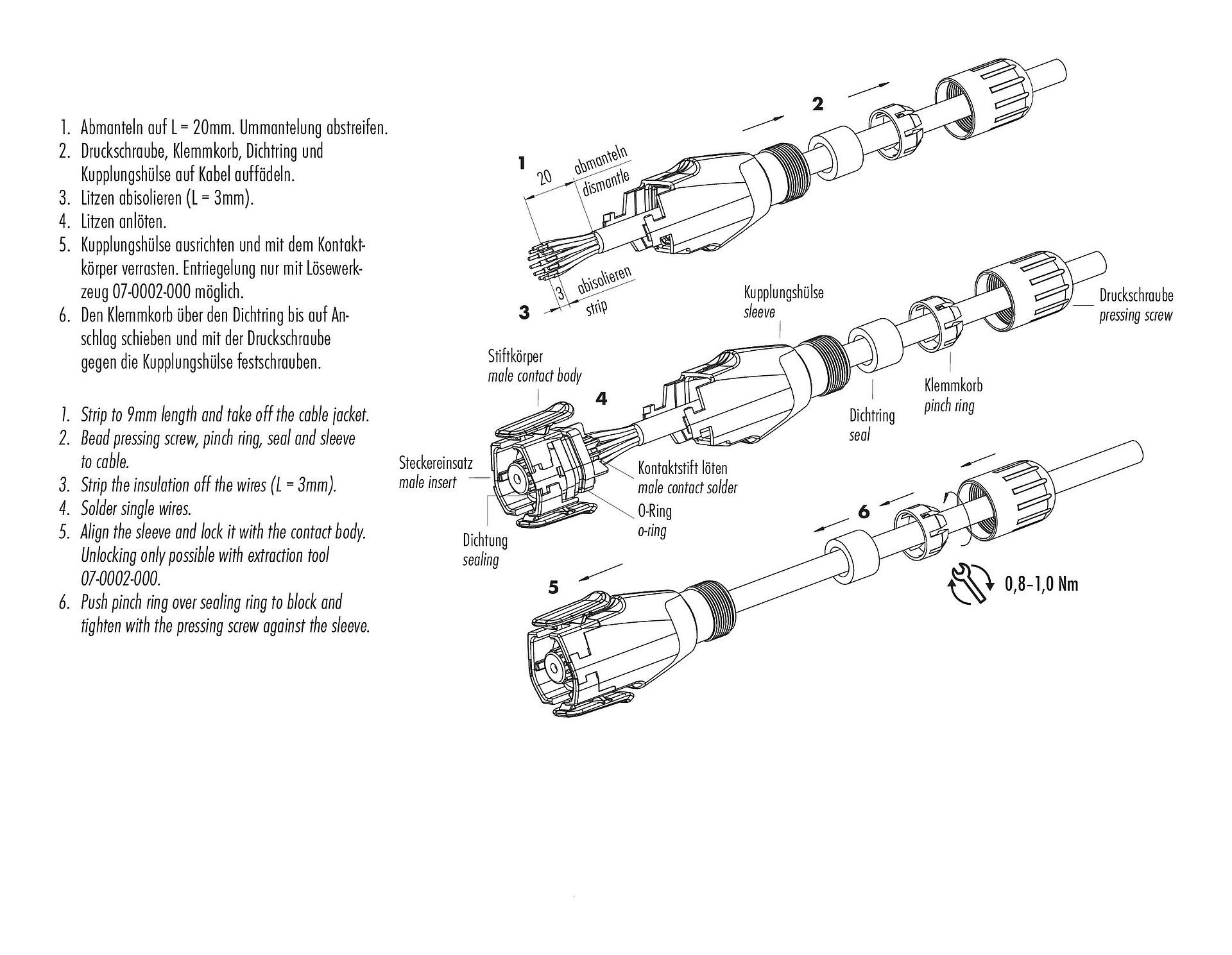

Instructions de montage 99 1721 100 12 - Snap-In Connecteur mâle, Contacts: 12, 6,0-8,0 mm, non blindé, souder, IP54 — Instructions de montage

Référence	99 1721 100 12
Design du connecteur	Connecteur mâle
Version	Connecteur mâle droite
Verrouillage du connecteur	snap-in
Connexion	souder
Indice de protection	IP54
Aire de section transversale	max. 0,25 mm² / AWG 24
Passage de câble	6,0-8,0 mm
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 5000 Cycles d'accouplement
Poids (g)	17.22
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	150 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	2,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	2
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	non blindé

Matériau du boîtier	PA
Matériau du corps de contact	PA
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
REACH SVHC	CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead)
Numéro SCIP	e78329f6-d079-42bd-a7a7-9052190856e2

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Directive RoHS	2011/65/EU (EN 50581:2012)

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur de câble avec le connecteur d'appareil, il est recommandé de serrer la bague filetée à 1 Nm. Une clé dynamométrique adaptée est disponible en tant qu'accessoire (référence 07 0082 000).
