Référencee: 77 9753 9753 34708-0060

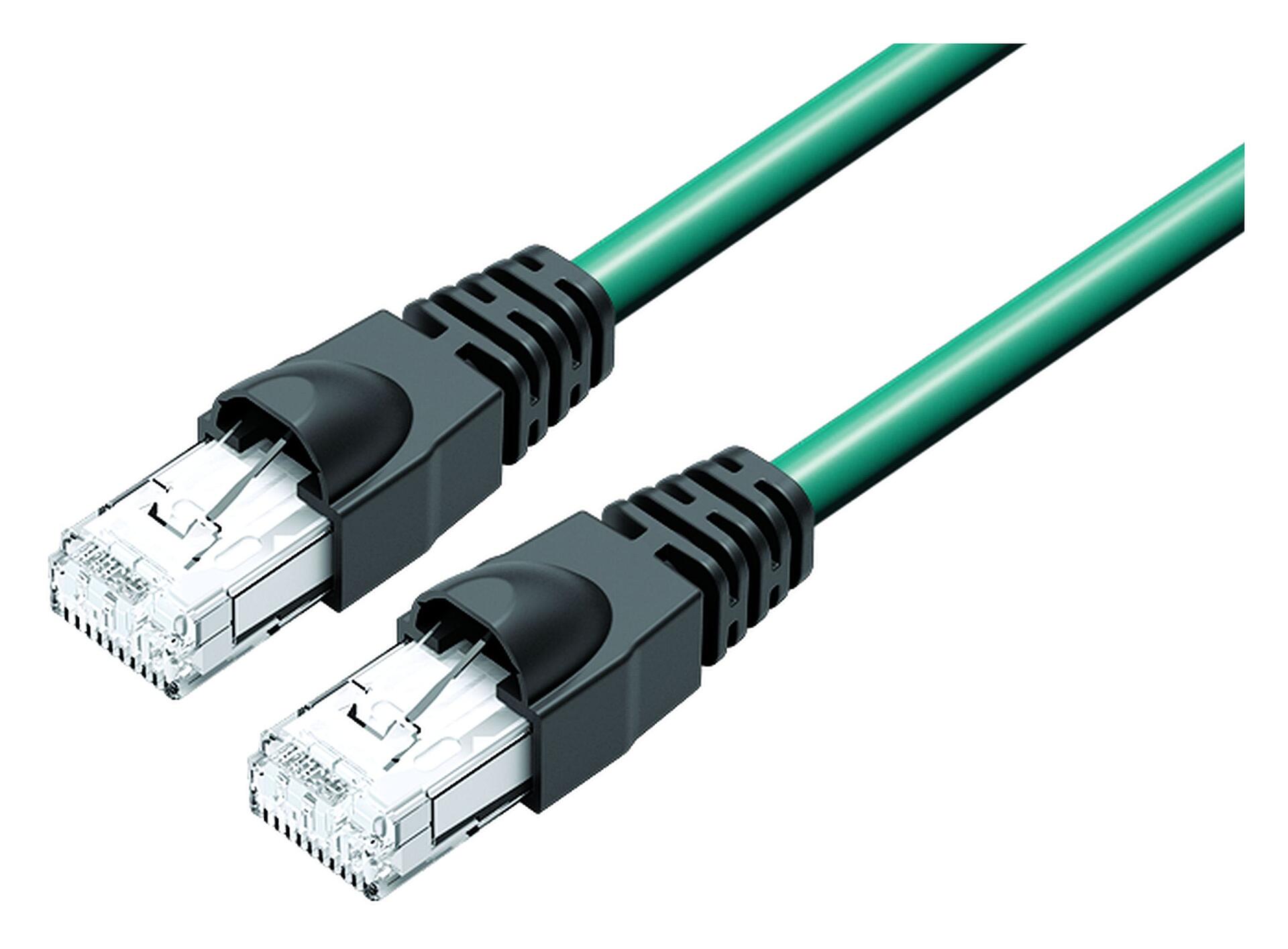

RJ45/RJ45 Câble de raccordement 2 connecteurs RJ45, Contacts: 8, blindé, sertir, IP20, Ethernet CAT5e, TPE, bleu/vert, 4 x 2 x AWG 24, 0,6 m
RJ45, série 876, Technologie d’automatisation - transmission de données
Caractéristiques générales
Plusless| Référence | 77 9753 9753 34708-0060 |
| Design du connecteur | Câble de raccordement 2 connecteurs RJ45 |
| Norme de conception | DIN EN 61076-2-101 |
| Longueur du câble | 0,6 m (D'autres longueurs sont possibles sur demande). |
| Version | Câble de raccordement |
| Verrouillage du connecteur | enclenche |
| Connexion | sertir |
| Indice de protection | IP20 |
| Aire de section transversale | 4 x 2 x AWG 24 |
| Plage de températures de/à | -40 °C / 85 °C |
| Durée de vie mécanique | > 100 Cycles d'accouplement |
| Poids (g) | 156 |
Caractéristiques électriques
Plusless| Tension nominale | 50 V |
| Tension de choc nominale | 1000 V |
| Courant nominal (40 °C) | 1,5 A |
| Degré d’encrassement | 3 |
| Catégorie de surtension | II |
| Groupe de matériau isolant | II |
| Conformité CEM | blindé |
Matériaux
Plusless| Matériau du corps de contact | Polymid |
| Matériau du contact | CuZn (laiton) |
| Revêtement du contact | Au (or) |
| REACH SVHC |
None (No pollutants) |
| Numéro SCIP | SCIP-number not available |
Classifications
Plusless| ETIM 9.0 | EC002638 |
Spécifications du câble
Plusless| Structure du câble | |
| Type de câble | Ethernet CAT5e |
| Diamètre de câble | 7,6 mm |
| Section transversale | 4 x 2 x AWG 24 |
| Matériau de la gaine | TPE |
| Isolation du toron | HDPE |
| Structure du toron | 7 x 32 mm |
| Couleur du câble | bleu/vert |
| Propriétés mécaniques | |
| Rayon de courbure de câble fixe | ≥ 5 x Ø |
| Rayon de courbure de câble mobile | ≥ 10 x Ø |
| Cycles de flexion | > 10 millions |
| Propriétés thermiques | |
| Plage de temp. câble en mouvem. de/à | -40 °C / 80 °C |
| Plage de temp. câble fixe de/à | -40 °C / 80 °C |
| Autres caractéristiques | |
| Sans halogène | non |
Avis général de non-responsabilité
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
- Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
- Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
- Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
