M8/M8 Câble de raccordement 2 connecteurs mâle, Contacts: 4, blindé, surmoulé sur le câble, IP67, Ethernet CAT5e, TPE, bleu/vert, 2 x 2 x AWG 24, 10 m

Illustration 77 5429 5429 34704-1000 - M8/M8 Câble de raccordement 2 connecteurs mâle, Contacts: 4, blindé, surmoulé sur le câble, IP67, Ethernet CAT5e, TPE, bleu/vert, 2 x 2 x AWG 24, 10 m — Illustration

Vue 3D 77 5429 5429 34704-1000 - M8/M8 Câble de raccordement 2 connecteurs mâle, Contacts: 4, blindé, surmoulé sur le câble, IP67, Ethernet CAT5e, TPE, bleu/vert, 2 x 2 x AWG 24, 10 m — Vue 3D

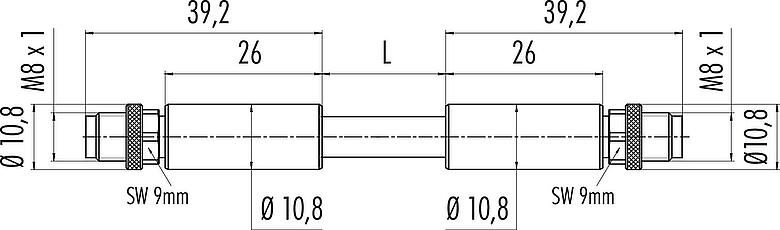

Dessin coté 77 5429 5429 34704-1000 - M8/M8 Câble de raccordement 2 connecteurs mâle, Contacts: 4, blindé, surmoulé sur le câble, IP67, Ethernet CAT5e, TPE, bleu/vert, 2 x 2 x AWG 24, 10 m — Dessin coté

Disposition des contacts (Côté plug-in) 77 5429 5429 34704-1000 - M8/M8 Câble de raccordement 2 connecteurs mâle, Contacts: 4, blindé, surmoulé sur le câble, IP67, Ethernet CAT5e, TPE, bleu/vert, 2 x 2 x AWG 24, 10 m — Disposition des contacts (Côté plug-in)

Référence	77 5429 5429 34704-1000
Design du connecteur	Câble de raccordement 2 connecteurs mâle
Longueur du câble	10 m (D'autres longueurs sont possibles sur demande).
Version	Câble de raccordement
Verrouillage du connecteur	M8x1
Connexion	surmoulé sur le câble
Indice de protection	IP67
Aire de section transversale	0,34 mm² / AWG 22
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	36
Numéro de tarif douanier	85444290
Pays d'origine	DE

Tension nominale	25 V AC (60 V DC)
Tension de choc nominale	1500 V
Courant nominal (40 °C)	4,0 A
Résistance d'isolation	> 10⁸ Ω
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	I
Conformité CEM	blindé
Raccordement du blindage	Écran sur bague filetée

Matériau du corps de contact	PUR noir
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
Matériel de verrouillage	CuZn (laiton)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	b26944c1-4ff7-4e08-ad7f-c36413c05860

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Directive RoHS	2011/65/EU (EN 50581:2012)

Structure du câble
Type de câble	Ethernet CAT5e
Diamètre de câble	6,6 mm
Section transversale	2 x 2 x AWG 24
Matériau de la gaine	TPE
Isolation du toron	Polyoléfine
Couleur du câble	bleu/vert
Propriétés électriques
Tension de fonctionnement	300 V
Résistance du conducteur	55 Ω/Km (20°C)
Propriétés mécaniques
Rayon de courbure de câble fixe	≥ 5 x Ø
Rayon de courbure de câble mobile	≥ 15 x Ø
Cycles de flexion	2 millions
Accélération admissible	max. 2 m/s²
Déplacement horizontal	max. 5 m
Déplacement vertical	max. 5 m
Vitesse de déplacement	200 m/min
Propriétés thermiques
Plage de temp. câble en mouvem. de/à	-20 °C / 60 °C
Plage de temp. câble fixe de/à	-40 °C / 80 °C
Autres caractéristiques
Sans halogène	non

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 40 cNm).
