M12-B
M12 Encastrable femelle, Contacts: 5, blindable, SMT, IP67

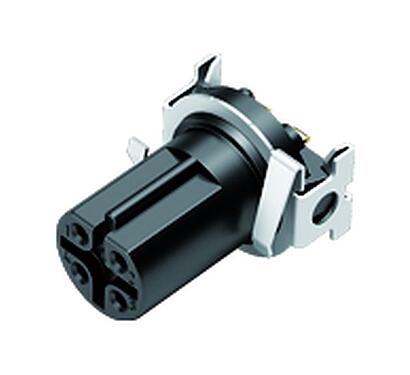

Illustration 09 0444 601 05 - M12 Encastrable femelle, Contacts: 5, blindable, SMT, IP67 — Illustration

Vue 3D 09 0444 601 05 - M12 Encastrable femelle, Contacts: 5, blindable, SMT, IP67 — Vue 3D

Disposition du conducteur 09 0444 601 05 - M12 Encastrable femelle, Contacts: 5, blindable, SMT, IP67 — Disposition du conducteur

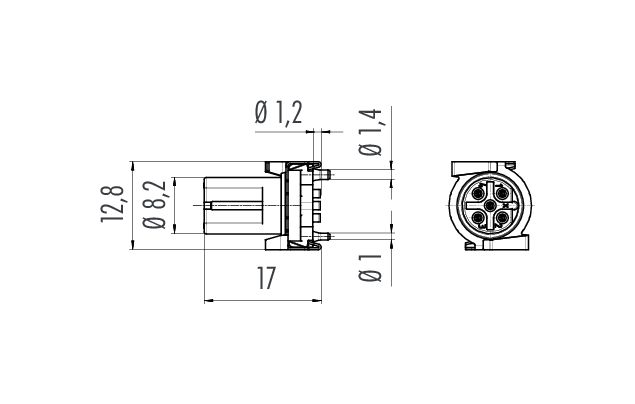

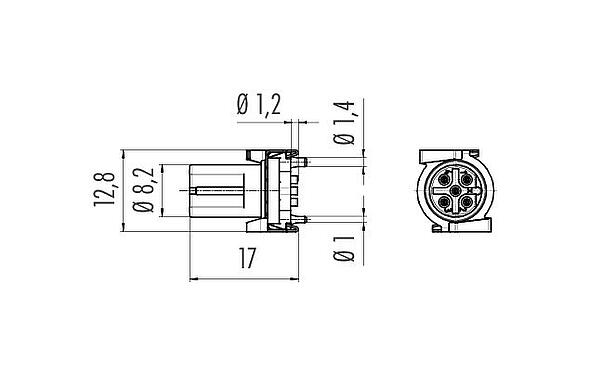

Dessin coté 09 0444 601 05 - M12 Encastrable femelle, Contacts: 5, blindable, SMT, IP67 — Dessin coté

Disposition des contacts (Côté plug-in) 09 0444 601 05 - M12 Encastrable femelle, Contacts: 5, blindable, SMT, IP67 — Disposition des contacts (Côté plug-in)

Référence	09 0444 601 05
Design du connecteur	Encastrable femelle
Norme de conception	DIN EN 61076-2-101
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	SMT
Indice de protection	IP67
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	1.77
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	60 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	4,0 A
Résistance d'isolation	> 10⁸ Ω
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	blindable
Raccordement du blindage	Plaque de protection

Matériau du boîtier	CuZn (Laiton, nickelé)
Matériau du corps de contact	LCP
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	d58680ae-9479-4707-82d2-9652ae781f35

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
