99 5700 00 03 | binder Adaptateur, Contacts: 2+PE, non blindé, enfichable, IP65

Menu

Menu

Référence

Panier

binder USA

Produits
Connecteurs d‘automatisme - connecteurs pour électrovanne
Modèle A
Adaptateur, Contacts: 2+PE, non blindé, enfichable, IP65

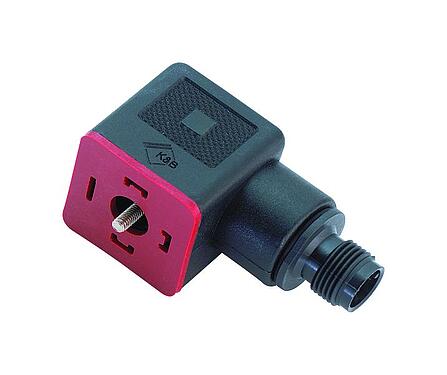

Illustration 99 5700 00 03 - Adaptateur, Contacts: 2+PE, non blindé, enfichable, IP65 — Illustration

Vue 3D 99 5700 00 03 - Adaptateur, Contacts: 2+PE, non blindé, enfichable, IP65 — Vue 3D

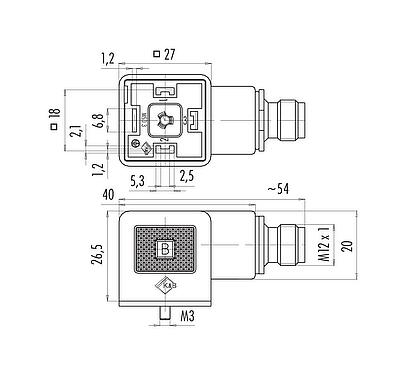

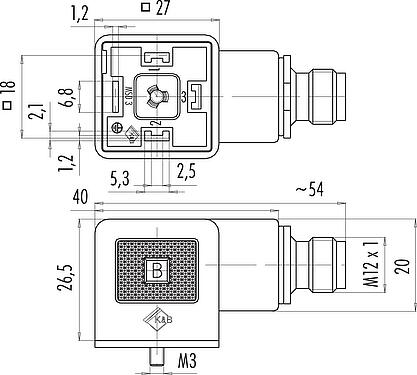

Dessin coté 99 5700 00 03 - Adaptateur, Contacts: 2+PE, non blindé, enfichable, IP65 — Dessin coté

Disposition des contacts (Côté plug-in) 99 5700 00 03 - Adaptateur, Contacts: 2+PE, non blindé, enfichable, IP65 — Disposition des contacts (Côté plug-in)

Référence	99 5700 00 03
Design du connecteur	Adaptateur
Norme de conception	DIN EN 175301-803
Version	Adaptateur
Verrouillage du connecteur	Vis centrale
Connexion	enfichable
Indice de protection	IP65
Aire de section transversale	max. 0,34 mm² / AWG 22
Plage de températures de/à	-30 °C / 85 °C
Durée de vie mécanique	> 50 Cycles d'accouplement
Poids (g)	26.19
Numéro de tarif douanier	85444290
Pays d'origine	DE

Tension nominale	60 V
Tension de choc nominale	800 V
Courant nominal (40 °C)	4,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	non blindé

Matériau du boîtier	PA
Matériau du corps de contact	PA (UL94 HB)
Matériau du contact	CuSn (bronze) / CuZn (laiton)
Revêtement du contact	Ni (nickel)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	bfb75c3b-c452-4b30-b261-3c63fd402468

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Directive RoHS	2011/65/EU (EN 50581:2012)

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
