Référencee: 43 1705 000 03

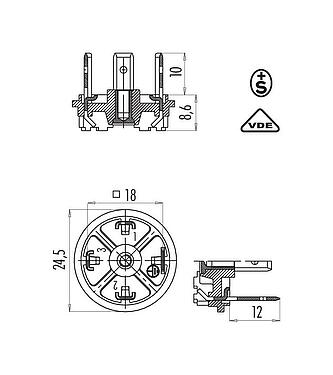

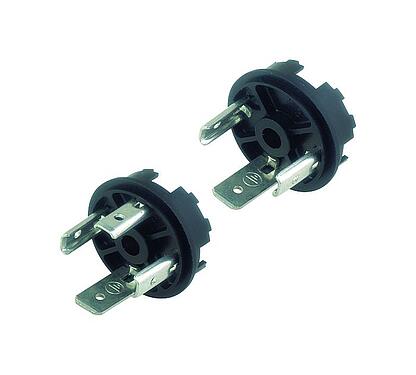

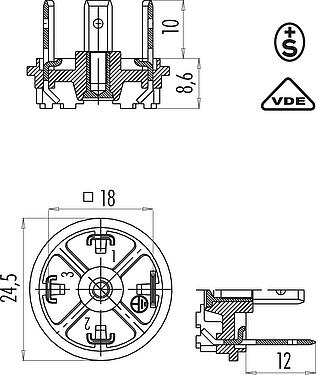

Embase mâle pour appareils, Contacts: 2+PE, non blindé, souder, IP40 sans joint, VDE, ESTI+

Modèle A, série 210, Technologie d’automatisation - connecteurs pour électrovanne
Nombre de contacts disponibles
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 43 1705 000 03
Design du connecteur Embase mâle pour appareils
Norme de conception DIN EN 175301-803
Version Connecteur mâle droite
Verrouillage du connecteur Vis centrale
Connexion souder
Indice de protection IP40 sans joint
IP65 avec joint, voir accessoires
Aire de section transversale 1,00 mm² / AWG 17
Plage de températures de/à -25 °C / 100 °C
Durée de vie mécanique > 50 Cycles d'accouplement
Poids (g) 4.33
Numéro de tarif douanier 85369010
Tension nominale 250 V
Tension de choc nominale 4000 V
Courant nominal (40 °C) 10,0 A
Degré d’encrassement 3
Catégorie de surtension III
Groupe de matériau isolant III
Conformité CEM non blindé
Matériau du corps de contact PA (UL94 HB)
Matériau du contact CuZn (laiton)
Revêtement du contact Sn (étain)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 187003a8-03d3-448b-983d-1fc9b45ee8d6
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002635
Directive basse tension 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Avis général de non-responsabilité
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
  4. Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
  5. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  6. Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
