Baïonnette Embase femelle, Contacts: 5, non blindé, THT, IP54 débranché

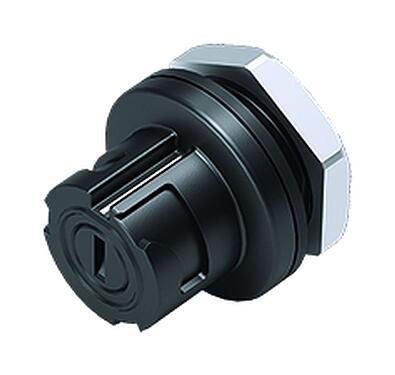

Illustration 09 0762 090 05 - Baïonnette Embase femelle, Contacts: 5, non blindé, THT, IP54 débranché — Illustration

Vue 3D 09 0762 090 05 - Baïonnette Embase femelle, Contacts: 5, non blindé, THT, IP54 débranché — Vue 3D

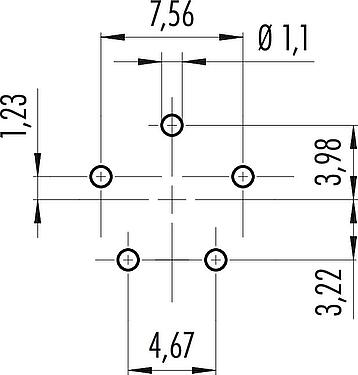

Disposition du conducteur 09 0762 090 05 - Baïonnette Embase femelle, Contacts: 5, non blindé, THT, IP54 débranché — Disposition du conducteur

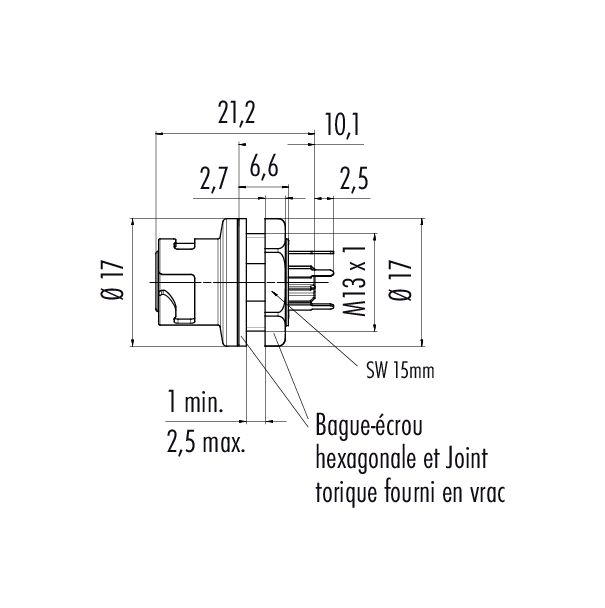

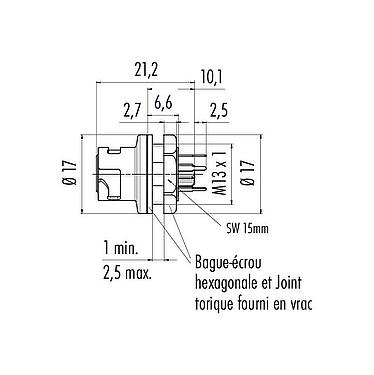

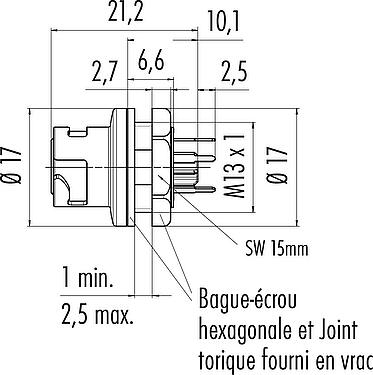

Dessin coté 09 0762 090 05 - Baïonnette Embase femelle, Contacts: 5, non blindé, THT, IP54 débranché — Dessin coté

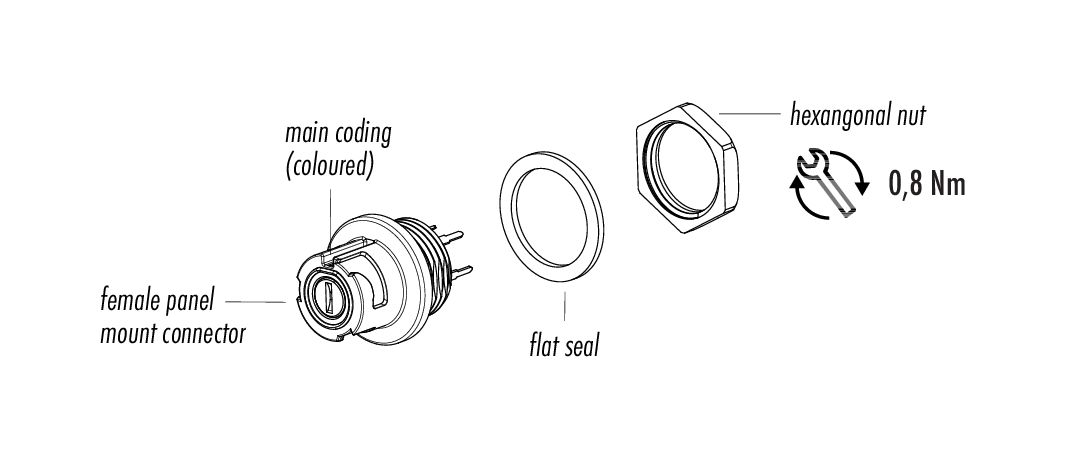

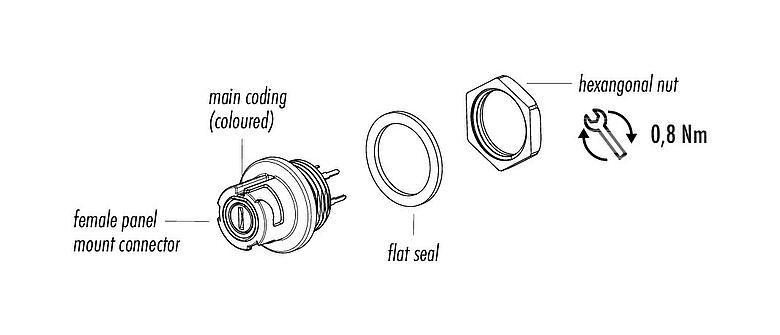

Instructions de montage 09 0762 090 05 - Baïonnette Embase femelle, Contacts: 5, non blindé, THT, IP54 débranché — Instructions de montage

Instructions de montage / Découpe du panneau 09 0762 090 05 - Baïonnette Embase femelle, Contacts: 5, non blindé, THT, IP54 débranché — Instructions de montage / Découpe du panneau

Référence	09 0762 090 05
Design du connecteur	Embase femelle
Version	Connecteur mâle droite
Verrouillage du connecteur	Baïonnette
Connexion	THT
Indice de protection	IP54 débranché IP67
Aire de section transversale	0,25 mm² / AWG 24
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 1000 Cycles d'accouplement
Poids (g)	3.89
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	50 V
Tension de choc nominale	500 V
Courant nominal (40 °C)	2,0 A
Degré d’encrassement	2
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	non blindé

Matériau du boîtier	PA
Matériau du corps de contact	PA
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	c6436bd5-17bc-4563-b2a0-c1e586ac5acb

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
