Name: M12-US
Brand: binder
SKU: 99 2430 14 03

Illustration 99 2430 14 03 - 1/2 UNF Connecteur femelle, Contacts: 2+PE, 4,0-6,0 mm, non blindé, pince à visser, IP67, UL — Illustration

Vue 3D 99 2430 14 03 - 1/2 UNF Connecteur femelle, Contacts: 2+PE, 4,0-6,0 mm, non blindé, pince à visser, IP67, UL — Vue 3D

Dessin des composants 99 2430 14 03 - 1/2 UNF Connecteur femelle, Contacts: 2+PE, 4,0-6,0 mm, non blindé, pince à visser, IP67, UL — Dessin des composants

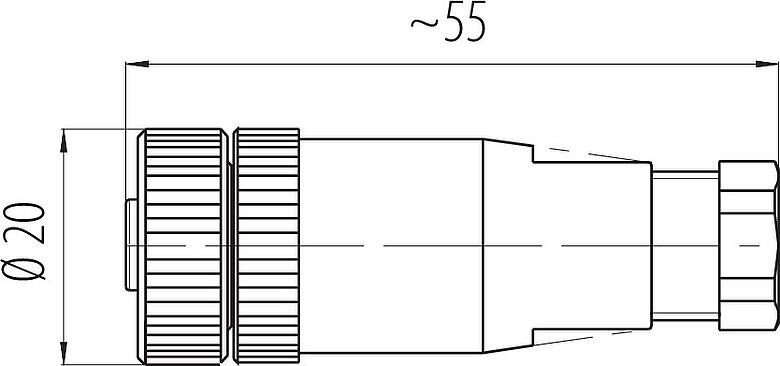

Dessin coté 99 2430 14 03 - 1/2 UNF Connecteur femelle, Contacts: 2+PE, 4,0-6,0 mm, non blindé, pince à visser, IP67, UL — Dessin coté

Instructions de montage 99 2430 14 03 - 1/2 UNF Connecteur femelle, Contacts: 2+PE, 4,0-6,0 mm, non blindé, pince à visser, IP67, UL — Instructions de montage

Disposition des contacts (Côté plug-in) 99 2430 14 03 - 1/2 UNF Connecteur femelle, Contacts: 2+PE, 4,0-6,0 mm, non blindé, pince à visser, IP67, UL — Disposition des contacts (Côté plug-in)

Ce connecteur femelle avec verrouillage à vis et un nombre de broches de 2+PE est, selon sa classe de protection IP67, étanche à la poussière et offre une protection complète contre le contact et l'immersion temporaire. Il peut être utilisé dans des zones ayant un degré de pollution de 3, Dans des endroits où il peut y avoir une contamination qui est conductrice ou peut devenir conductrice par condensation. Avec une plage de températures de -25 °C/85 °C, ce connecteur femelle M12-US non blindé est conçu pour le froid intense et la chaleur intense et possède l'approbation UL Grâce à sa tension nominale qualifiée de 250 V et à son courant nominal de 4,0 A il est parfaitement adapté à son domaine d'application.

Plusless

Référence	99 2430 14 03
Design du connecteur	Connecteur femelle
Norme de conception	DIN EN 61076-2-101
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	pince à visser
Indice de protection	IP67
Aire de section transversale	max. 0,75 mm² / AWG 18
Passage de câble	4,0-6,0 mm
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 50 Cycles d'accouplement
Poids (g)	22.56
Numéro de tarif douanier	85369010
Pays d'origine	DE

Plusless

Tension nominale	250 V
Tension de choc nominale	2500 V
Courant nominal (40 °C)	4,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	non blindé

Plusless

Matériau du boîtier	PA
Matériau du corps de contact	PA
Matériau du contact	CuZn (laiton)
Revêtement du contact	CuSnZn (Optalloy)
REACH SVHC	CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead)
Numéro SCIP	27c1bf24-0f40-46c7-ac45-c9bcd324f3dd

Plusless

Admissions	UL

Plusless

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Plusless

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Signaler une erreur sur cette page

Avis général de non-responsabilité

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
