Référencee: 77 0654 0649 70505-0500

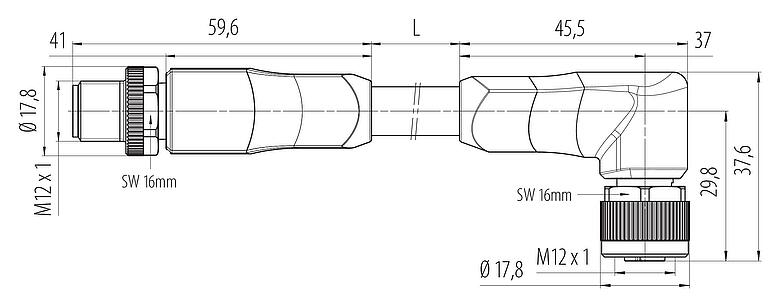

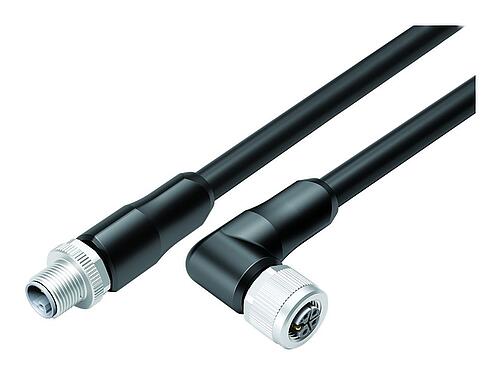

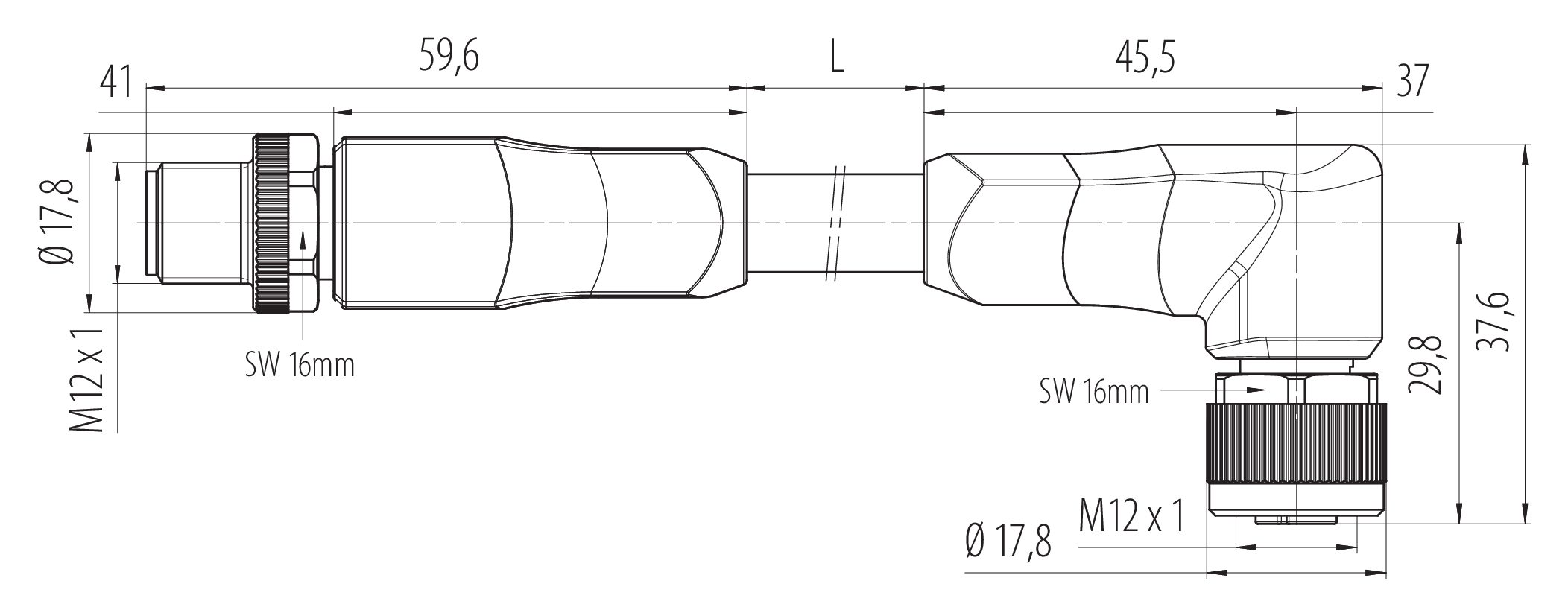

M12 Connecteur mâle - connecteur d‘angle femelle, Contacts: 4+FE, non blindé, surmoulé sur le câble, IP68, PUR, noir, 5 x 1,50 mm², UL en préparation, 5 m
M12-L, série 823, Technologie d’automatisation - alimentation en tension et électrique
Caractéristiques générales
Plusless| Référence | 77 0654 0649 70505-0500 |
| Design du connecteur | Connecteur mâle - connecteur d‘angle femelle |
| Longueur du câble | 5 m (Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.) |
| Version | Câbles de raccordement |
| Verrouillage du connecteur | visser |
| Connexion | surmoulé sur le câble |
| Indice de protection | IP68 |
| Aire de section transversale | 1,50 mm² / AWG 16 |
| Plage de températures de/à | -40 °C / 90 °C |
| Durée de vie mécanique | > 100 Cycles d'accouplement |
| Information additionnelle | UL en préparation |
| Poids (g) | 0.00 |
| Numéro de tarif douanier | 85444290 |
| Pays d'origine | DE |
Caractéristiques électriques
Plusless| Tension nominale | 63 V |
| Tension de choc nominale | 1500 V |
| Courant nominal (40 °C) | 12,0 A |
| Résistance d'isolation | > 1010 Ω |
| Degré d’encrassement | 3 |
| Catégorie de surtension | III |
| Groupe de matériau isolant | I |
| Conformité CEM | non blindé |
Matériaux
Plusless| Matériau du boîtier | PA |
| Matériau du corps de contact | PA |
| Matériau du contact | CuZn (laiton) |
| Revêtement du contact | Au (or) |
| Matériel de verrouillage | CuZn (laiton) |
| REACH SVHC |
None (No pollutants) |
| Numéro SCIP | SCIP-number not available |
Spécifications du câble
Plusless| Structure du câble | |
| Diamètre de câble | 8,1 mm |
| Section transversale | 5 x 1,50 mm² |
| Matériau de la gaine | PUR |
| Isolation du toron | PP |
| Structure du toron | 84 x 0,15 mm |
| Couleur du câble | noir |
| Propriétés électriques | |
| Résistance du conducteur | 8 Ω/Km (20°C) |
| Propriétés mécaniques | |
| Rayon de courbure de câble fixe | min. 5 x Ø |
| Rayon de courbure de câble mobile | min. 10 x Ø |
| Cycles de flexion | > 4 millions |
| Accélération admissible | 10 m/s² |
| Déplacement horizontal | 5 m/s² -> 30 m |
| Déplacement vertical | 5 m/s² -> 5 m |
| Propriétés thermiques | |
| Plage de temp. câble en mouvem. de/à | -30 °C / 90 °C |
| Plage de temp. câble fixe de/à | -40 °C / 90 °C |
| Autres caractéristiques | |
| Sans halogène | oui |
Avis général de non-responsabilité
- Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
- Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
- Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
- Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
- Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
- Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
- Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
