  4. 7/8" Traversée de panneau, Contacts: 5, non blindé, enfichable, IP67, VDE
Référencee: 09 2472 00 05

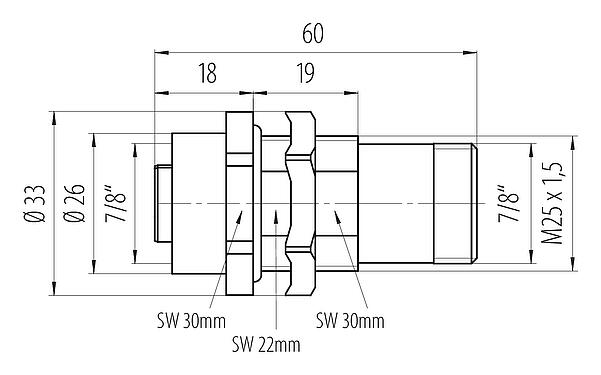

7/8" Traversée de panneau, Contacts: 5, non blindé, enfichable, IP67, VDE

7/8", série 820, Technologie d’automatisation - alimentation en tension et électrique
Comparatif
Téléchargements
Cet adaptateur avec verrouillage à vis et un nombre de broches de 5 est selon sa classe de protection IP67 étanche à la poussière et a une protection complète contre le contact et une protection contre l'immersion temporaire. Il peut être utilisé dans des zones avec un degré de pollution de 3. Dans des endroits où il peut y avoir une contamination conductrice ou pouvant devenir conductrice par condensation. Avec des températures allant de -25 °C/85 °C, cet adaptateur 7/8" non blindé est conçu pour le froid intense et la chaleur intense et est homologué VDE. En raison de la tension nominale qualifiée de 300 V et du courant nominal de 6,0 A il est parfaitement adapté à son domaine d'application.
Caractéristiques générales
Plusless
Référence 09 2472 00 05
Design du connecteur Traversée de panneau
Version Adaptateur
Verrouillage du connecteur visser
Connexion enfichable
Indice de protection IP67
Plage de températures de/à -25 °C / 85 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 122.37
Numéro de tarif douanier 85369010
Pays d'origine CZ
Tension nominale 300 V
Tension de choc nominale 4000 V
Courant nominal (40 °C) 6,0 A
Degré d’encrassement 3
Catégorie de surtension III
Groupe de matériau isolant I
Conformité CEM non blindé
Matériau du corps de contact PUR
Matériau du contact CuZn (laiton)
Revêtement du contact Au (or)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP f6c29127-c1a9-4f8e-96d7-3e1be735e103
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Directive basse tension 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Avis général de non-responsabilité
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
  4. Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
  5. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  6. Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
  7. Pour verrouiller le connecteur de câble avec le connecteur d'appareil, il est recommandé de serrer la bague filetée à 1,5 Nm. Une clé dynamométrique adaptée est disponible en tant qu'accessoire (référence 07 0082 000).
