Tecnología de automatización - transmisión de datos
Filtrar productos
Tipo de conección
El tipo de conector sirve para distinguir nuestros productos para montaje en carcasa de dispositivos de las piezas para cables. El tipo de conector describe la diferencia entre los conectores que se montan en carcasas y los conectores que se montan en cables.
Diseño
Un conector consta de una parte macho (clavija) y una parte hembra (zócalo). Dependiendo del diseño, la parte macho o hembra está instalada de forma permanente o se encuentra en el extremo de un cable.
Número de contactos
Esto indica el número de contactos que tiene el conector.
Versión
La elección de la versión permite definir determinadas especificaciones técnicas: por ejemplo, el tipo de salida del cable o el tamaño.
Bloquear
El sistema de cierre describe cómo se unen los elementos de la clavija y la toma.
Voltaje nominal
La tensión nominal es la tensión eléctrica asignada al conector.
Corriente nominal (40 ° C)
La corriente nominal es la corriente eléctrica asignada al conector.
Grado de protección
Los grados de protección según IEC60529 se aplican a varios artículos y proporcionan información sobre la protección contra la intrusión de agua y sólidos como el polvo.
EMV
Compatibilidad electromagnética (CEM) significa que un conector está apantallado o es apantallable. Esto se requiere cuando es necesario proteger las señales o los datos conducidos por el conector, así como proteger los dispositivos externos, de las perturbaciones debidas a efectos electromagnéticos.
Material de la carcasa
Según el ámbito de aplicación o los requisitos, los conectores se fabrican con distintos materiales. Ofrecemos carcasas de metal y plástico para nuestros artículos como material de carcasa.
Codificación
Los elementos del conector, clavija y zócalo, deben alinearse entre sí (codificación) antes del bloqueo. De este modo se evitan los desajustes.
Terminación
El tipo de terminación determina cómo se pueden unir cables, hilos individuales o placas de circuito impreso con el conector.
Aprobación
Nuestros artículos disponen de diversas homologaciones que pueden preseleccionarse aquí. pueden preseleccionarse aquí.
Tipo de cable
Seleccionando el tipo de cable, se puede realizar una preselección para la aplicación correspondiente.
material de la carcasa
El material de la cubierta del cable. Los cables PUR, TPE, TMPU o TPE-U tienen propiedades técnicas diferentes.
carcasa de material
El color de la cubierta del cable.
La longitud del cable
Nuestros artículos con cables moldeados o premontados tienen diferentes longitudes de cable. Describe la longitud del cable desde el extremo del conector. Si no se incluye la longitud de cable deseada, póngase en contacto con nuestro departamento de ventas.
Material de bloqueo
En función de los requisitos técnicos o los datos de rendimiento del conector, el mecanismo de cierre es de plástico o metal.
Mostrar productos
  1. Productos
  2. Tecnología de automatización - transmisión de datos
  3. M12-B

Conectores codificados M12-B - tecnología de automatización

Serie como PDF (5 MB)
Accesorio como PDF (564 KB)

Los conectores circulares M12 de la serie 715/766 con codificación B tienen un grado de protección IP67/IP68 y un apantallamiento CEM de 360°. Están homologados por UL y disponen de una conexión de tornillo, de engaste y de abrazadera de jaula libremente configurables, así como de un cable sobremoldeado de 2 m o 5 m de longitud como estándar. Están disponibles como conectores de cable o de brida, con cierre de tornillo según la norma DIN EN 61076-2-101.

Automation Technology - Data Transmission--Female panel mount connector_766_4_FD_pos_DG_vio
76 0834 0011 00104-0200
M12 Toma de brida, Número de contactos: 4, sin blindaje, hilos, IP68, UL, M16x1,5, para la fuente de alimentación
M12-B, serie 766, Tecnología de automatización - transmisión de datos
Detalles
Automation Technology - Data Transmission--Female panel mount connector_766_4_FD_pos_DG_vio
76 0734 0011 00105-0200
M12 Toma de brida, Número de contactos: 5, sin blindaje, hilos, IP68, UL, PG 9
M12-B, serie 766, Tecnología de automatización - transmisión de datos
Detalles
Automation Technology - Data Transmission--Female panel mount connector_766_4_FD_pos_DG_vio
76 0834 0011 00105-0200
M12 Toma de brida, Número de contactos: 5, sin blindaje, hilos, IP68, UL, M16x1,5
M12-B, serie 766, Tecnología de automatización - transmisión de datos
Detalles
Automation Technology - Data Transmission--Female panel mount connector_766_4_F_vio
76 0534 1011 00104-0200
M12 Toma de brida, Número de contactos: 4, sin blindaje, hilos, IP68, UL, PG 9, atornillable por delante
M12-B, serie 766, Tecnología de automatización - transmisión de datos
Detalles
Automation Technology - Data Transmission--Female panel mount connector_766_4_F_vio
76 0534 1011 00105-0200
M12 Toma de brida, Número de contactos: 5, sin blindaje, hilos, IP68, UL, PG 9, atornillable por delante
M12-B, serie 766, Tecnología de automatización - transmisión de datos
Detalles

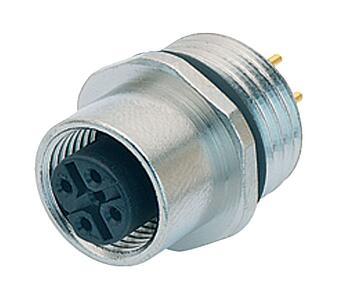

Automation Technology - Data Transmission--Female panel mount connector_766_4_RT
86 0134 0000 00005
M12 Toma de brida, Número de contactos: 5, sin blindaje, THT, IP68, UL, PG 9
M12-B, serie 766, Tecnología de automatización - transmisión de datos
Detalles
Automation Technology - Data Transmission--Female panel mount connector_763_4_DGT
86 0534 1000 00004
M12 Toma de brida, Número de contactos: 4, sin blindaje, THT, IP68, UL, PG 9, atornillable por delante
M12-B, serie 766, Tecnología de automatización - transmisión de datos
Detalles
Automation Technology - Data Transmission--Female panel mount connector_763_4_DGT
86 0534 1000 00005
M12 Toma de brida, Número de contactos: 5, sin blindaje, THT, IP68, UL, PG 9, atornillable por delante
M12-B, serie 766, Tecnología de automatización - transmisión de datos
Detalles
Automation Technology - Data Transmission--Female panel mount connector_766_4_FD_SchBl
86 0534 1120 00005
M12 Toma de brida, Número de contactos: 5, blindable, THT, IP68, UL, PG 9, atornillable por delante
M12-B, serie 766, Tecnología de automatización - transmisión de datos
Detalles

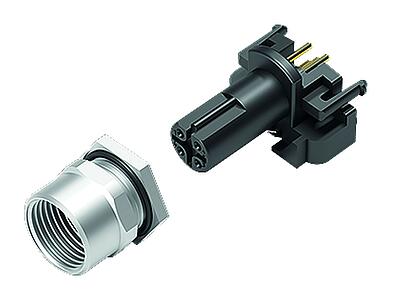

Automatisierungstechnik - Datenübertragung--Flanschdose_766_4_FD_PCB_zweit_ger
99 4442 200 05
M12 Toma de brida, Número de contactos: 5, sin blindaje, THR, IP68, UL, diseño de dos partes
M12-B, serie 766, Tecnología de automatización - transmisión de datos
Detalles
Automatisierungstechnik - Datenübertragung--Flanschdose_766_4_FD_PCB_zweit_ger
99 4442 458 05
M12 Toma de brida, Número de contactos: 5, blindable, THR, IP68, UL
M12-B, serie 766, Tecnología de automatización - transmisión de datos
Detalles
Automatisierungstechnik - Datenübertragung--Flanschdose_766_4_FD_PCB_zweit_wi
99 4442 202 05
M12 Toma de brida, Número de contactos: 5, sin blindaje, THR, IP68, UL, diseño de dos partes
M12-B, serie 766, Tecnología de automatización - transmisión de datos
Detalles
