Número de parte: 70 4433 247 04

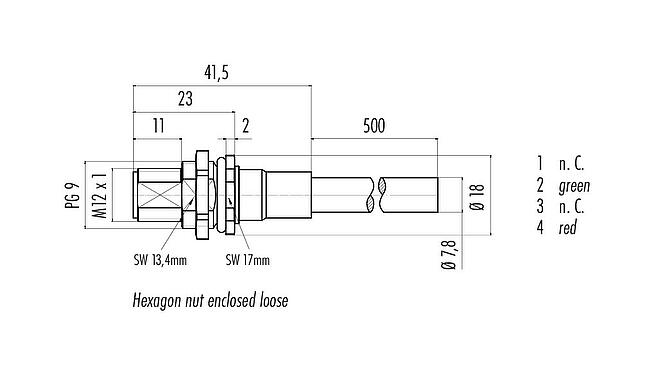

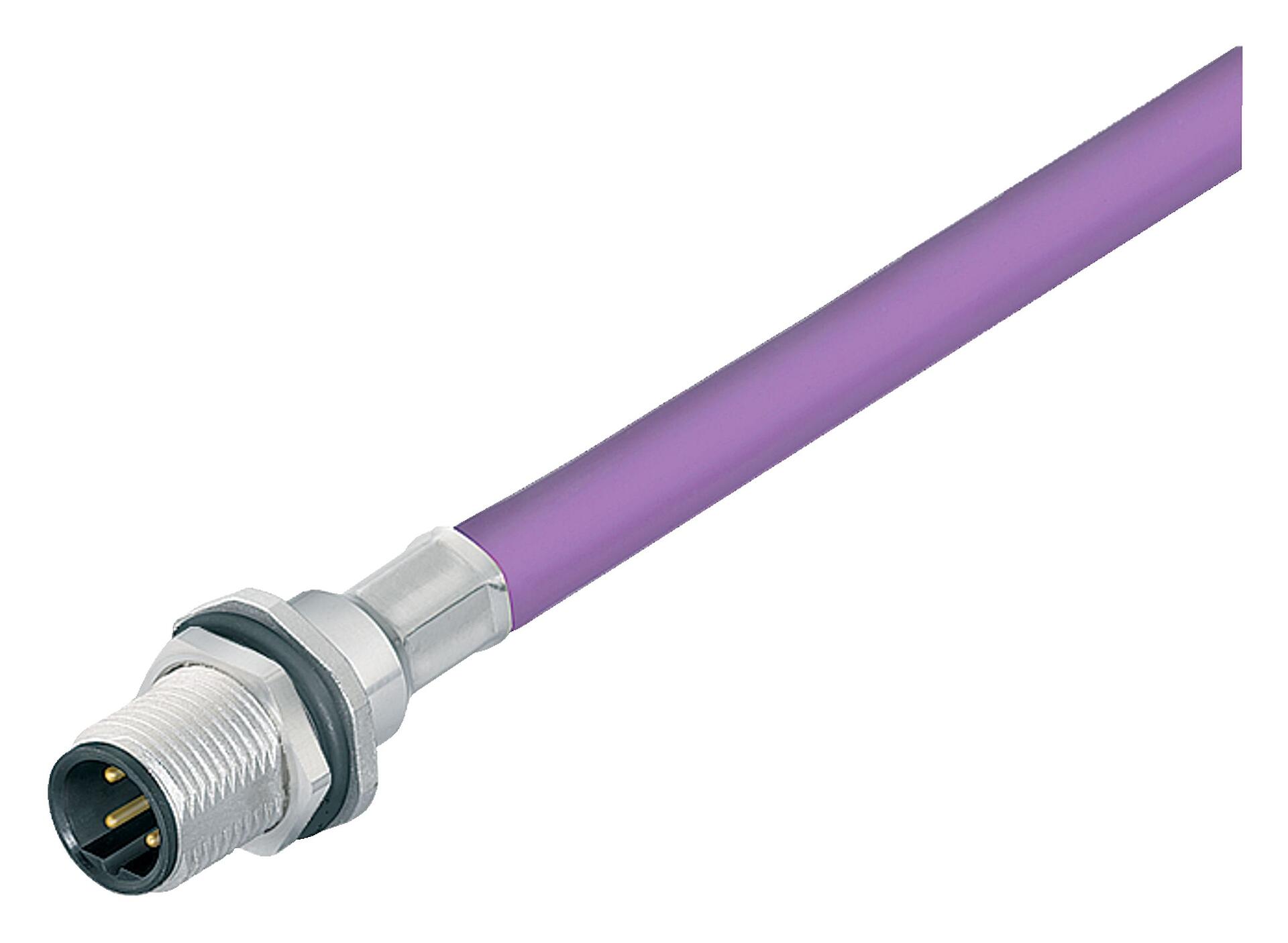

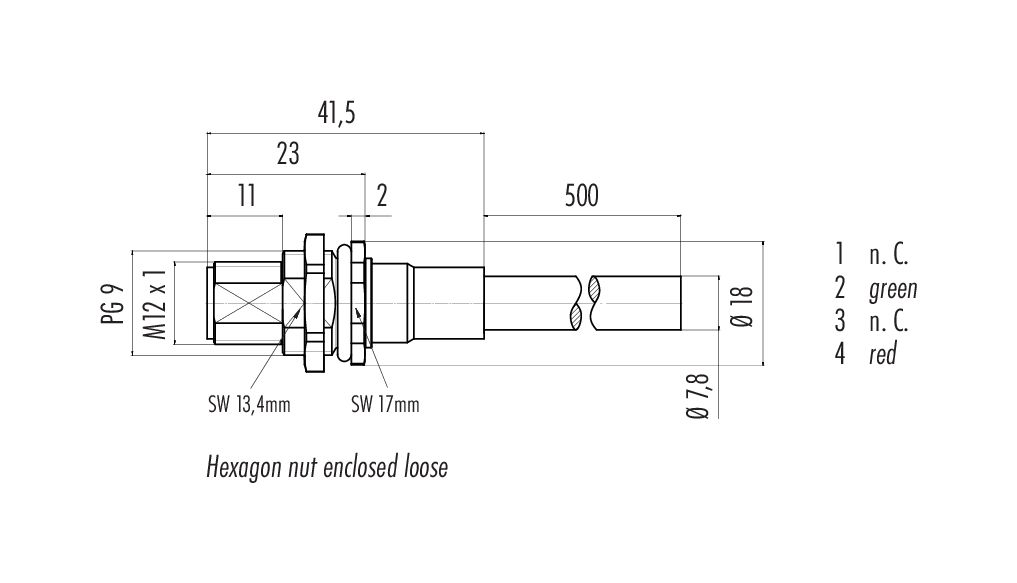

M12 Enchufe de brida, Número de contactos: 2, blindado, con cables ensamblado, IP68, PG 9, Profibus, PUR, morado, 1 x 2 x 0,25 mm², atornillable por delante, 0,5 m
M12-B, serie 766, Tecnología de automatización - transmisión de datos
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de parte | 70 4433 247 04 |
| Diseño de conector | Enchufe de brida |
| Tipo estándar | DIN EN 61076-2-101 |
| Longitud del cable | 0,5 m (Otras longitudes disponibles previa solicitud). |
| Versión | Conector macho recto |
| Sistema de bloqueo de conector | tornillo |
| Terminación | con cables ensamblado |
| Grado de protección | IP68 |
| Área de la sección transversal | 0,25 mm² / AWG 24 |
| Rango de temperatura desde / hasta | -25 °C / 80 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 49.71 |
| Número de arancel aduanero | 85444290 |
| País de origen | HU |
Parámetros eléctricos
másmenos| Voltaje nominal | 60 V |
| Voltaje de impulso nominal | 1500 V |
| Corriente nominal (40 ° C) | 4,0 A |
| Resistencia de aislamiento | > 108 Ω |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | II |
| Cumplimiento de EMV | blindado |
| Conexión de pantalla | Escudo en el alojamiento |
Material
másmenos| Material de la carcasa | Fundición de zinc niquelada |
| Material del cuerpo de contacto | PA |
| Material de contacto | CuZn (latón) |
| Chapado de contacto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | d37ba652-3c4f-4a21-9f2a-45a16d03cd73 |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-44-01-03 |
Datos de cable
másmenos| Estructura del cable | |
| Tipo de cable | Profibus |
| Diámetro del cable | 7,8 mm |
| Sección transversal | 1 x 2 x 0,25 mm² |
| carcasa de material | PUR |
| Aislamiento de un solo cable | Espuma de polietileno |
| Estructura de un solo cable | 19 x 0,127 mm |
| Color del cable | morado |
| Otras características | |
| Libre de halógeno | sí |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
