M12 Casquillo del armario de distribución, Número de contactos: 4, blindado, enchufable, IP67, UL

Ilustración 09 5242 00 04 - M12 Casquillo del armario de distribución, Número de contactos: 4, blindado, enchufable, IP67, UL — Ilustración

Vista en 3D 09 5242 00 04 - M12 Casquillo del armario de distribución, Número de contactos: 4, blindado, enchufable, IP67, UL — Vista en 3D

Dibujo a escala 09 5242 00 04 - M12 Casquillo del armario de distribución, Número de contactos: 4, blindado, enchufable, IP67, UL — Dibujo a escala

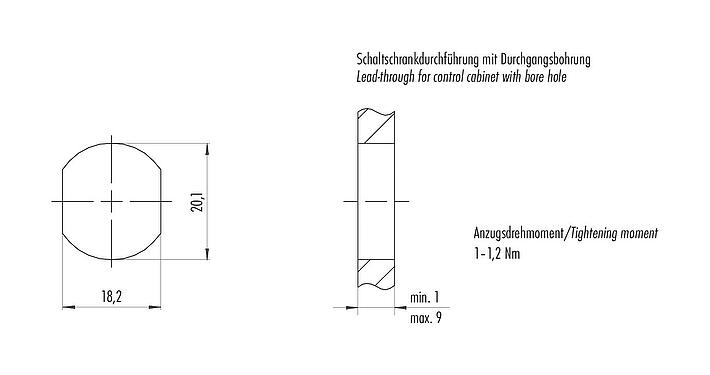

Muestra de montaje 09 5242 00 04 - M12 Casquillo del armario de distribución, Número de contactos: 4, blindado, enchufable, IP67, UL — Muestra de montaje

Disposición de los contactos (lado de la conexión) 09 5242 00 04 - M12 Casquillo del armario de distribución, Número de contactos: 4, blindado, enchufable, IP67, UL — Disposición de los contactos (lado de la conexión)

Número de parte	09 5242 00 04
Diseño de conector	Casquillo del armario de distribución
Tipo estándar	DIN EN 61076-2-101
Versión	Casquillo del armario de distribución
Sistema de bloqueo de conector	tornillo
Terminación	enchufable
Grado de protección	IP67
Rango de temperatura desde / hasta	-40 °C / 85 °C
Operacion mecanica	> 100 ciclos de conexión
Peso (gr)	63.59
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	60 V
Voltaje de impulso nominal	1500 V
Corriente nominal (40 ° C)	4,0 A
Resistencia de aislamiento	> 10⁸ Ω
Grado de contaminación	3
Categoría de sobrevoltaje	II
Grupo de materiales	II
Cumplimiento de EMV	blindado
Conexión de pantalla	Escudo en el alojamiento

Material del cuerpo de contacto	PA
Material de contacto	CuZn (latón)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	2b4b656a-e1c3-4d55-99bf-476bec0163fd

Approvals	UL

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Directiva de baja tensión	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Directiva RoHS	2011/65/EU (EN 50581:2012)

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
