Número de parte: 09 0440 10 04
M18 Conector de cable hembra, Número de contactos: 4, 6,5-8,0 mm, sin blindaje, tornillo extraíble, IP67
M18, serie 714, Tecnología de automatización - voltaje y fuente de alimentación

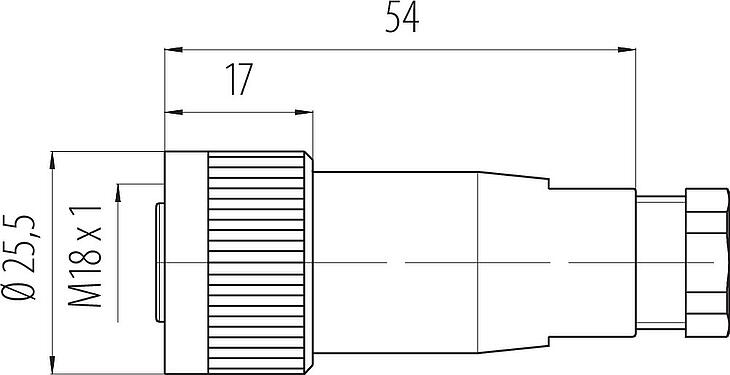

Vista en 3D(Haga clic para activar)
Este conector de cable hembra con cierre de rosca y un número de patillas de 4 está protegido, según su clase de protección IP67, estanco al polvo y tiene protección completa contra el contacto y protección contra la inmersión temporal. Se puede utilizar en zonas con un grado de contaminación de 3. En lugares donde se pueda producir contaminación que sea conductora o pueda convertirse en conductora por condensación. Con rangos de temperatura de -25 °C/85 °C, este conector de cable hembra M18 no apantallar está diseñado tanto para el frío intenso como para el calor intenso. Gracias a la tensión nominal cualificada de 250 V y a la corriente nominal de 16 A (5 A UL) está perfectamente adaptado a su campo de aplicación.
Características generales
másmenos| Número de parte | 09 0440 10 04 |
| Diseño de conector | Conector de cable hembra |
| Versión | Conector hembra recto |
| Sistema de bloqueo de conector | tornillo |
| Terminación | tornillo extraíble |
| Grado de protección | IP67 |
| Área de la sección transversal | 1,50 mm² / AWG 16 |
| Salida de cable | 6,5-8,0 mm |
| Rango de temperatura desde / hasta | -25 °C / 85 °C |
| Operacion mecanica | > 50 ciclos de conexión |
| Peso (gr) | 24.33 |
| Número de arancel aduanero | 85369010 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 250 V |
| Voltaje de impulso nominal | 4000 V |
| Corriente nominal (40 ° C) | 16 A (5 A UL) |
| Resistencia de aislamiento | > 108 Ω |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | III |
| Grupo de materiales | III |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | PBT/PA |
| Material del cuerpo de contacto | PA (UL94 V-0) / PBT (UL94 V-0) |
| Material de contacto | CuZn (latón) |
| Chapado de contacto | CuSnZn (Optalloy) |
| Material de bloqueo | PA |
| REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead) |
| Número SCIP | 94fdb2f0-8db3-4069-970b-671af5d7b48c |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Declaración de conformidad CE
másmenos| Directiva de baja tensión | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
