Name: M12-US
Brand: binder
SKU: 99 2429 12 03

Ilustración 99 2429 12 03 - 1/2 UNF Conector de cable macho, Número de contactos: 2+PE, 6,0-8,0 mm, sin blindaje, tornillo extraíble, IP67, UL — Ilustración

Vista en 3D 99 2429 12 03 - 1/2 UNF Conector de cable macho, Número de contactos: 2+PE, 6,0-8,0 mm, sin blindaje, tornillo extraíble, IP67, UL — Vista en 3D

Descripción del artículo 99 2429 12 03 - 1/2 UNF Conector de cable macho, Número de contactos: 2+PE, 6,0-8,0 mm, sin blindaje, tornillo extraíble, IP67, UL — Descripción del artículo

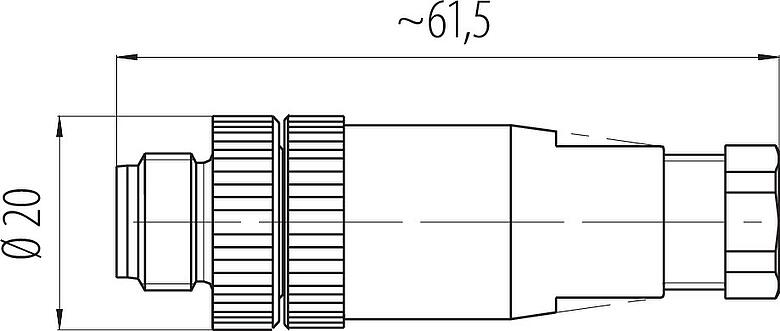

Dibujo a escala 99 2429 12 03 - 1/2 UNF Conector de cable macho, Número de contactos: 2+PE, 6,0-8,0 mm, sin blindaje, tornillo extraíble, IP67, UL — Dibujo a escala

Instrucción de montaje 99 2429 12 03 - 1/2 UNF Conector de cable macho, Número de contactos: 2+PE, 6,0-8,0 mm, sin blindaje, tornillo extraíble, IP67, UL — Instrucción de montaje

Disposición de los contactos (lado de la conexión) 99 2429 12 03 - 1/2 UNF Conector de cable macho, Número de contactos: 2+PE, 6,0-8,0 mm, sin blindaje, tornillo extraíble, IP67, UL — Disposición de los contactos (lado de la conexión)

Este conector de cable macho con cierre de rosca y un número de patillas de 2+PE está protegido, según su clase de protección IP67, estanco al polvo y tiene protección completa contra el contacto y protección contra la inmersión temporal. Se puede utilizar en zonas con un grado de contaminación de 3. En lugares donde se pueda producir contaminación que sea conductora o pueda convertirse en conductora por condensación. Con rangos de temperatura de -25 °C/85 °C, este conector de cable macho M12-US no apantallado está diseñado tanto para frío intenso como para calor intenso y cuenta con la homologación UL. Gracias a la tensión nominal cualificada de 250 V y a la corriente nominal de 4,0 A está perfectamente adaptado a su campo de aplicación.

másmenos

Número de parte	99 2429 12 03
Diseño de conector	Conector de cable macho
Tipo estándar	DIN EN 61076-2-101
Versión	Conector macho recto
Sistema de bloqueo de conector	tornillo
Terminación	tornillo extraíble
Grado de protección	IP67
Área de la sección transversal	máx. 0,75 mm² / AWG 18
Salida de cable	6,0-8,0 mm
Rango de temperatura desde / hasta	-25 °C / 85 °C
Operacion mecanica	> 50 ciclos de conexión
Peso (gr)	24.65
Número de arancel aduanero	85369010
País de origen	DE

másmenos

Voltaje nominal	250 V
Voltaje de impulso nominal	2500 V
Corriente nominal (40 ° C)	4,0 A
Resistencia de aislamiento	≥ 10¹⁰ Ω
Grado de contaminación	3
Categoría de sobrevoltaje	II
Grupo de materiales	II
Cumplimiento de EMV	sin blindaje

másmenos

Material de la carcasa	PA
Material del cuerpo de contacto	PA
Material de contacto	CuZn (latón)
Chapado de contacto	CuSnZn (Optalloy)
REACH SVHC	CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead)
Número SCIP	b783a670-636d-40a6-9e45-dca021a9b5c9

másmenos

Approvals	UL

másmenos

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

másmenos

Directiva de baja tensión	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
