99 0689 32 04 | binder M12 Conector de cable macho, Número de contactos: 3+PE, 6,0-8,0 mm, sin blindaje, tornillo extraíble, IP67, UL, VDE

Menú

Menú

Número de parte

Carrito

binder USA

Productos
Tecnología de automatización - voltaje y fuente de alimentación
M12-S
M12 Conector de cable macho, Número de contactos: 3+PE, 6,0-8,0 mm, sin blindaje, tornillo extraíble, IP67, UL, VDE

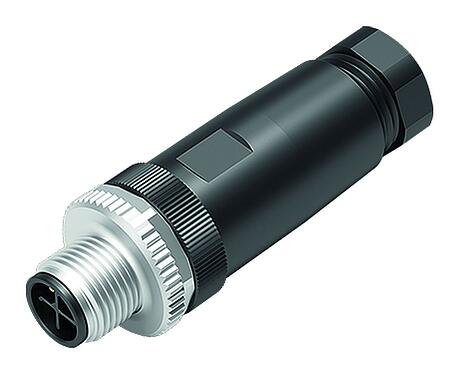

Ilustración 99 0689 32 04 - M12 Conector de cable macho, Número de contactos: 3+PE, 6,0-8,0 mm, sin blindaje, tornillo extraíble, IP67, UL, VDE — Ilustración

Vista en 3D 99 0689 32 04 - M12 Conector de cable macho, Número de contactos: 3+PE, 6,0-8,0 mm, sin blindaje, tornillo extraíble, IP67, UL, VDE — Vista en 3D

Curva de reducción de la potencia 99 0689 32 04 - M12 Conector de cable macho, Número de contactos: 3+PE, 6,0-8,0 mm, sin blindaje, tornillo extraíble, IP67, UL, VDE — Curva de reducción de la potencia

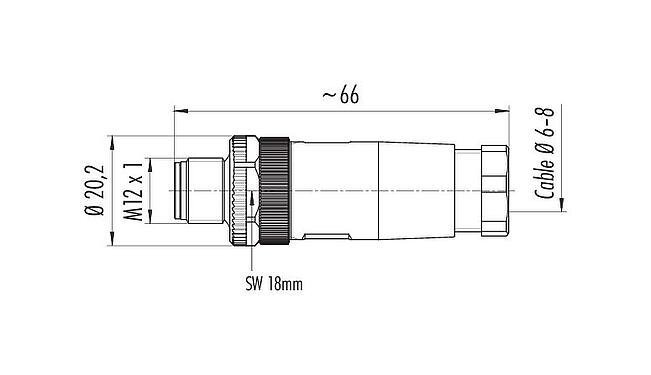

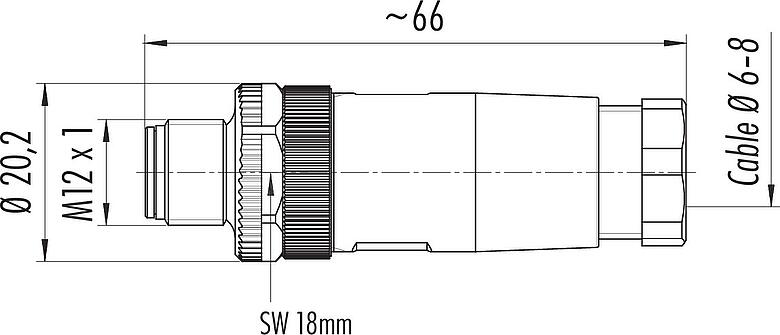

Dibujo a escala 99 0689 32 04 - M12 Conector de cable macho, Número de contactos: 3+PE, 6,0-8,0 mm, sin blindaje, tornillo extraíble, IP67, UL, VDE — Dibujo a escala

Instrucción de montaje 99 0689 32 04 - M12 Conector de cable macho, Número de contactos: 3+PE, 6,0-8,0 mm, sin blindaje, tornillo extraíble, IP67, UL, VDE — Instrucción de montaje

Disposición de los contactos (lado de la conexión) 99 0689 32 04 - M12 Conector de cable macho, Número de contactos: 3+PE, 6,0-8,0 mm, sin blindaje, tornillo extraíble, IP67, UL, VDE — Disposición de los contactos (lado de la conexión)

Número de parte	99 0689 32 04
Diseño de conector	Conector de cable macho
Tipo estándar	DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Versión	Conector macho recto
Sistema de bloqueo de conector	tornillo
Terminación	tornillo extraíble
Grado de protección	IP67
Área de la sección transversal	máx. 1,50 mm² con casquillo / máx. 2,50 mm² sin casquillo / AWG 16 con casquillo / AWG 14 sin casquillo
Salida de cable	6,0-8,0 mm
Rango de temperatura desde / hasta	-40 °C / 85 °C
Operacion mecanica	> 100 ciclos de conexión
Peso (gr)	23.00
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	630 V
Voltaje de impulso nominal	6000 V
Corriente nominal (40 ° C)	12,0 A
Grado de contaminación	3
Categoría de sobrevoltaje	III
Grupo de materiales	II
Cumplimiento de EMV	sin blindaje

Material de la carcasa	PA
Material del cuerpo de contacto	PA
Material de contacto	CuZn (latón)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead)
Número SCIP	a40305e1-d305-4dff-a80e-48bcb4fd2ef4

Approvals	UL, VDE

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Directiva de baja tensión	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
En el caso de los conectores de cable con anillo roscado metálico, es imprescindible asegurar la conexión con el contacto de protección PE del conector del aparato. No se permite la conexión de cables entre conectores de aparatos que no estén conectados al contacto PE. El usuario debe garantizar una conexión continua del conductor de protección.
