Número de parte: 77 0654 0649 50505-0200

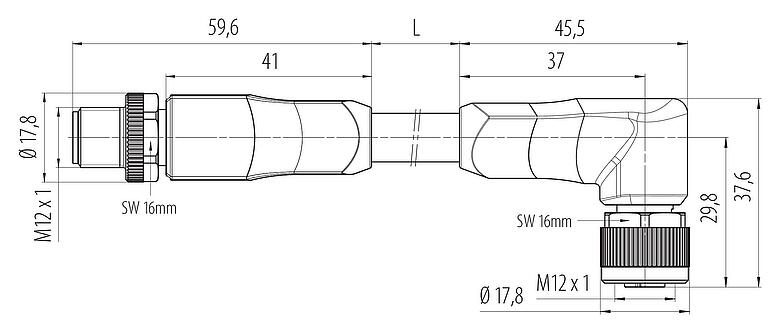

M12 Conector de cable macho - conector hembra en ángulo, Número de contactos: 4+FE, sin blindaje, moldeado en el cable, IP68, PUR, negro, 5 x 2,50 mm², UL en preparación, 2 m
M12-L, serie 823, Tecnología de automatización - voltaje y fuente de alimentación
Características generales
másmenos| Número de parte | 77 0654 0649 50505-0200 |
| Diseño de conector | Conector de cable macho - conector hembra en ángulo |
| Longitud del cable | 2 m (Estándar 2 m y 5 m. Otras longitudes disponibles previa solicitud). |
| Versión | Líneas de conexión |
| Sistema de bloqueo de conector | tornillo |
| Terminación | moldeado en el cable |
| Grado de protección | IP68 |
| Área de la sección transversal | 2,50 mm² / AWG 14 |
| Rango de temperatura desde / hasta | -40 °C / 90 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Información adicional | UL en preparación |
| Peso (gr) | 0.00 |
| Número de arancel aduanero | 85444290 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 63 V |
| Voltaje de impulso nominal | 1500 V |
| Corriente nominal (40 ° C) | 16,0 A |
| Resistencia de aislamiento | > 1010 Ω |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | III |
| Grupo de materiales | I |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | PA |
| Material del cuerpo de contacto | PA |
| Material de contacto | CuZn (latón) |
| Chapado de contacto | Au (oro) |
| Material de bloqueo | CuZn (latón) |
| REACH SVHC |
None (No pollutants) |
| Número SCIP | SCIP-number not available |
Datos de cable
másmenos| Estructura del cable | |
| Diámetro del cable | 9,4 mm |
| Sección transversal | 5 x 2,50 mm² |
| carcasa de material | PUR |
| Aislamiento de un solo cable | PP |
| Estructura de un solo cable | 140 x 0,15 mm |
| Color del cable | negro |
| Propiedades electricas | |
| Resistencia del conductor | 8 Ω/Km (20°C) |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | mín. 5 x Ø |
| Radio de curvatura del cable móvil | mín. 10 x Ø |
| Ciclos de flexión | > 4 millones |
| Aceleración permitida | 10 m/s² |
| Distancia de viaje, horizontal | 5 m/s² -> 30 m |
| Distancia de viaje, vertical | 5 m/s² -> 5 m |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -30 °C / 90 °C |
| Cable de rango de temperatura fijo de / a | -40 °C / 90 °C |
| Otras características | |
| Libre de halógeno | sí |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
