Número de parte: 76 0243 0015 00845-0200

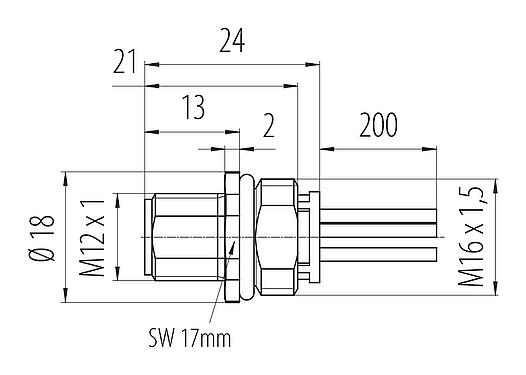

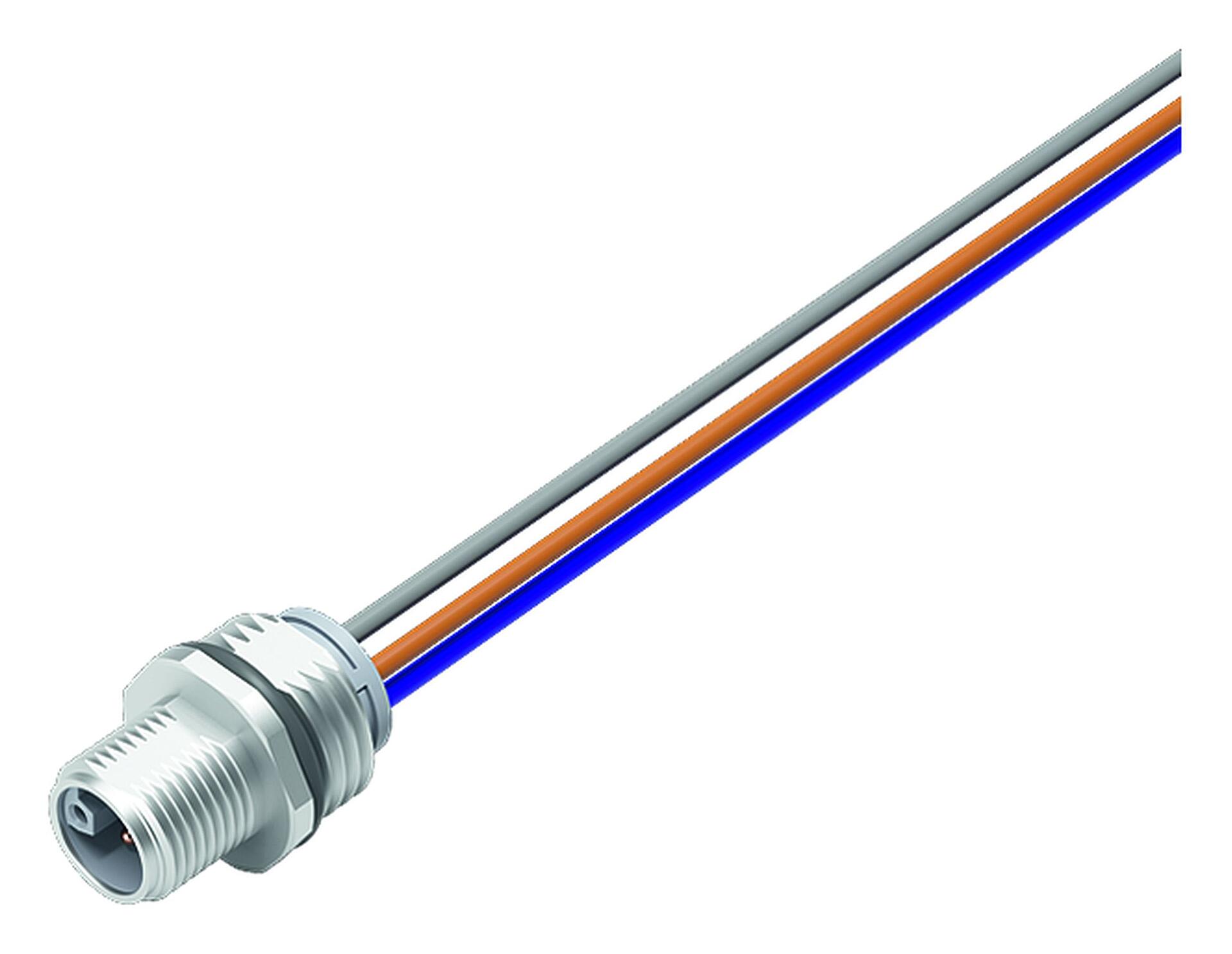

M12 Enchufe de brida, Número de contactos: 4+FE, sin blindaje, hilos, IP68, M16x1,5
M12-L, serie 823, Tecnología de automatización - voltaje y fuente de alimentación
Características generales
másmenosNúmero de parte |
76 0243 0015 00845-0200
Número de parte antiguo: 09 0641 700 05
|
Aviso |
Tenga en cuenta que, debido al cambio del número de pedido antiguo al nuevo, puede haber desviaciones en las especificaciones técnicas. Si tiene preguntas sobre los detalles del producto, utilice el formulario "Comuníquese con el servicio de atención al cliente" a la derecha.
más |
Diseño de conector | Enchufe de brida |
Tipo estándar | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
Longitud de cable | 0,2 m |
Versión | Conector macho recto |
Sistema de bloqueo de conector | tornillo |
Terminación | hilos |
Grado de protección | IP68 |
Área de la sección transversal | AWG 16 |
Rango de temperatura desde / hasta | -40 °C / 105 °C |
Operacion mecanica | > 100 ciclos de conexión |
Peso (gr) | 27.21 |
Número de arancel aduanero | 85369010 |
País de origen | DE |
Parámetros eléctricos
másmenosVoltaje nominal | 63 V |
Voltaje de impulso nominal | 1500 V |
Corriente nominal (40 ° C) | 12,0 A |
Resistencia de aislamiento | > 1010 Ω |
Grado de contaminación | 3 |
Categoría de sobrevoltaje | III |
Grupo de materiales | I |
Cumplimiento de EMV | sin blindaje |
Material
másmenosMaterial de la carcasa | Fundición de zinc niquelada |
Material del cuerpo de contacto | PA |
Material de contacto | CuZn (latón) |
Chapado de contacto | Au (oro) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Número SCIP | 1b0f8af4-ed99-4c23-a231-f32495e7a604 |
Clasificaciones
másmenoseCl@ss 11.1 | 27-44-01-09 |
ETIM 9.0 | EC003569 |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
