Tecnología de automatización - voltaje y fuente de alimentación
Filtrar productos
Tipo de conección
El tipo de conector sirve para distinguir nuestros productos para montaje en carcasa de dispositivos de las piezas para cables. El tipo de conector describe la diferencia entre los conectores que se montan en carcasas y los conectores que se montan en cables.
Diseño
Un conector consta de una parte macho (clavija) y una parte hembra (zócalo). Dependiendo del diseño, la parte macho o hembra está instalada de forma permanente o se encuentra en el extremo de un cable.
Número de contactos
Esto indica el número de contactos que tiene el conector.
Versión
La elección de la versión permite definir determinadas especificaciones técnicas: por ejemplo, el tipo de salida del cable o el tamaño.
Bloquear
El sistema de cierre describe cómo se unen los elementos de la clavija y la toma.
Voltaje nominal
La tensión nominal es la tensión eléctrica asignada al conector.
Corriente nominal (40 ° C)
La corriente nominal es la corriente eléctrica asignada al conector.
Grado de protección
Los grados de protección según IEC60529 se aplican a varios artículos y proporcionan información sobre la protección contra la intrusión de agua y sólidos como el polvo.
EMV
Compatibilidad electromagnética (CEM) significa que un conector está apantallado o es apantallable. Esto se requiere cuando es necesario proteger las señales o los datos conducidos por el conector, así como proteger los dispositivos externos, de las perturbaciones debidas a efectos electromagnéticos.
Material de la carcasa
Según el ámbito de aplicación o los requisitos, los conectores se fabrican con distintos materiales. Ofrecemos carcasas de metal y plástico para nuestros artículos como material de carcasa.
Codificación
Los elementos del conector, clavija y zócalo, deben alinearse entre sí (codificación) antes del bloqueo. De este modo se evitan los desajustes.
Terminación
El tipo de terminación determina cómo se pueden unir cables, hilos individuales o placas de circuito impreso con el conector.
Aprobación
Nuestros artículos disponen de diversas homologaciones que pueden preseleccionarse aquí. pueden preseleccionarse aquí.
Tipo de cable
Seleccionando el tipo de cable, se puede realizar una preselección para la aplicación correspondiente.
material de la carcasa
El material de la cubierta del cable. Los cables PUR, TPE, TMPU o TPE-U tienen propiedades técnicas diferentes.
carcasa de material
El color de la cubierta del cable.
La longitud del cable
Nuestros artículos con cables moldeados o premontados tienen diferentes longitudes de cable. Describe la longitud del cable desde el extremo del conector. Si no se incluye la longitud de cable deseada, póngase en contacto con nuestro departamento de ventas.
Material de bloqueo
En función de los requisitos técnicos o los datos de rendimiento del conector, el mecanismo de cierre es de plástico o metal.
Mostrar productos
  1. Productos
  2. Tecnología de automatización - voltaje y fuente de alimentación
  3. M12-K

Conectores con codificación M12-K - Tecnología de la automatización

Serie como PDF (2 MB)
Accesorio como PDF (578 KB)

Los conectores de la serie 824 con cierre de tornillo según la norma DIN EN 61076-2-111 tienen código K para aplicaciones de CA. Tienen 4+PE contactos con una corriente nominal de 12A a 630VAC. Estos conectores están disponibles en una versión terminada, tanto recta como en ángulo recto. Los conectores de brida están disponibles con cables trenzados.

M12-Power (S, K, T, L) | Connectors for power applications
ver ahora en YouTube
Tecnología de automatización - voltaje y fuente de alimentación--Casquillo del armario de distribución_824_2_SSDF_DS5pol
09 5290 10 05
M12 Casquillo del armario de distribución, Número de contactos: 4+PE, blindado, enchufable, IP67, UL, M12x1,0
M12-K, serie 824, Tecnología de automatización - voltaje y fuente de alimentación
Detalles
Automation Technology - Voltage and Power Supply--Male cable connector_814_1_KS_K-Kod
99 0699 37 05
M12 Conector de cable macho, Número de contactos: 4+PE, 8,0-13,0 mm, sin blindaje, tornillo extraíble, IP67, UL 2237 en preparación, con conexión de PE
M12-K, serie 824, Tecnología de automatización - voltaje y fuente de alimentación
Detalles
Tecnología de automatización - voltaje y fuente de alimentación--Conector de cable hembra_824_2_KD_K
99 0700 37 05
M12 Conector de cable hembra, Número de contactos: 4+PE, 8,0-13,0 mm, sin blindaje, tornillo extraíble, IP67, UL 2237 en preparación, con conexión de PE
M12-K, serie 824, Tecnología de automatización - voltaje y fuente de alimentación
Detalles

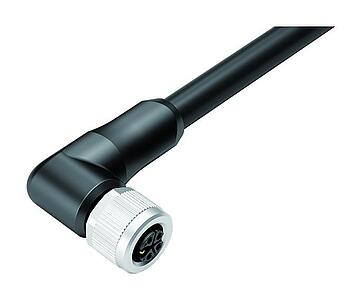

Tecnología de automatización - voltaje y fuente de alimentación--Conector hembra en ángulo_824_2_WD_K
99 0700 370 05
M12 Conector hembra en ángulo, Número de contactos: 4+PE, 8,0-13,0 mm, sin blindaje, tornillo extraíble, IP67, UL 2237 en preparación, con conexión de PE
M12-K, serie 824, Tecnología de automatización - voltaje y fuente de alimentación
Detalles

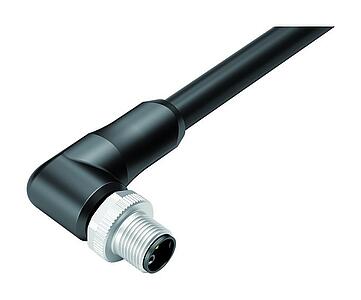

Automation Technology - Voltage and Power Supply--Male angled connector_814_1_WS_K
99 0699 370 05
M12 Conector macho en ángulo, Número de contactos: 4+PE, 8,0-13,0 mm, sin blindaje, tornillo extraíble, IP67, UL 2237 en preparación, con conexión de PE
M12-K, serie 824, Tecnología de automatización - voltaje y fuente de alimentación
Detalles
Tecnología de automatización - voltaje y fuente de alimentación--Enchufe de brida_824_3_FS_Li_PE
09 0701 37 05
M12 Enchufe de brida, Número de contactos: 4+PE, sin blindaje, hilos, IP68, M16x1,5, UL en preparación
M12-K, serie 824, Tecnología de automatización - voltaje y fuente de alimentación
Detalles
Tecnología de automatización - voltaje y fuente de alimentación--Toma de brida_824_4_FD_Li_PE
09 0702 37 05
M12 Toma de brida, Número de contactos: 4+PE, sin blindaje, hilos, IP68, M16x1,5, UL en preparación
M12-K, serie 824, Tecnología de automatización - voltaje y fuente de alimentación
Detalles

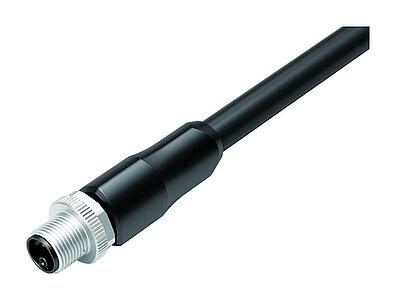

Tecnología de automatización - voltaje y fuente de alimentación--Conector de cable macho_824_1_KS_u_PUR
77 0679 0000 50505-0200
M12 Conector de cable macho, Número de contactos: 4+PE, sin blindaje, moldeado en el cable, IP68, UL, PUR, negro, 5 x 2,50 mm², 2 m
M12-K, serie 824, Tecnología de automatización - voltaje y fuente de alimentación
Detalles
Tecnología de automatización - voltaje y fuente de alimentación--Conector de cable macho_824_1_KS_u_PUR
77 0679 0000 50505-0500
M12 Conector de cable macho, Número de contactos: 4+PE, sin blindaje, moldeado en el cable, IP68, UL, PUR, negro, 5 x 2,50 mm², 5 m
M12-K, serie 824, Tecnología de automatización - voltaje y fuente de alimentación
Detalles
Tecnología de automatización - voltaje y fuente de alimentación--Conector de cable macho_824_1_KS_u_PUR
77 0679 0000 70505-0200
M12 Conector de cable macho, Número de contactos: 4+PE, sin blindaje, moldeado en el cable, IP68, UL, PUR, negro, 5 x 1,50 mm², 2 m
M12-K, serie 824, Tecnología de automatización - voltaje y fuente de alimentación
Detalles
Tecnología de automatización - voltaje y fuente de alimentación--Conector de cable macho_824_1_KS_u_PUR
77 0679 0000 70505-0500
M12 Conector de cable macho, Número de contactos: 4+PE, sin blindaje, moldeado en el cable, IP68, UL, PUR, negro, 5 x 1,50 mm², 5 m
M12-K, serie 824, Tecnología de automatización - voltaje y fuente de alimentación
Detalles

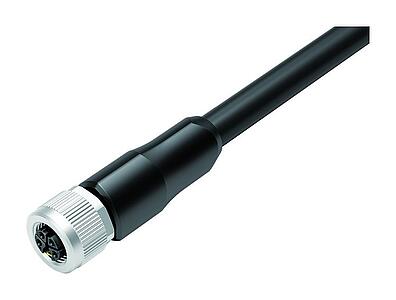

Tecnología de automatización - voltaje y fuente de alimentación--Conector de cable hembra_824_2_KD_u_PUR
77 0670 0000 50505-0200
M12 Conector de cable hembra, Número de contactos: 4+PE, sin blindaje, moldeado en el cable, IP68, UL, PUR, negro, 5 x 2,50 mm², 2 m
M12-K, serie 824, Tecnología de automatización - voltaje y fuente de alimentación
Detalles
