M5 Enchufe de brida, Número de contactos: 4, sin blindaje, hilos, IP67

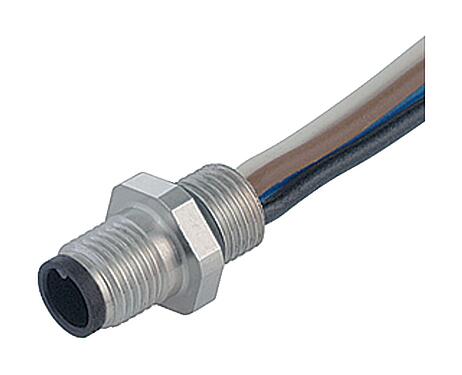

Ilustración 09 3111 00 04 - M5 Enchufe de brida, Número de contactos: 4, sin blindaje, hilos, IP67 — Ilustración

Vista en 3D 09 3111 00 04 - M5 Enchufe de brida, Número de contactos: 4, sin blindaje, hilos, IP67 — Vista en 3D

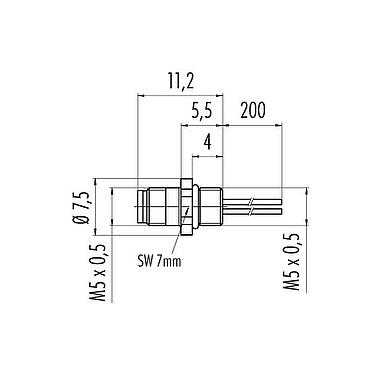

Dibujo a escala 09 3111 00 04 - M5 Enchufe de brida, Número de contactos: 4, sin blindaje, hilos, IP67 — Dibujo a escala

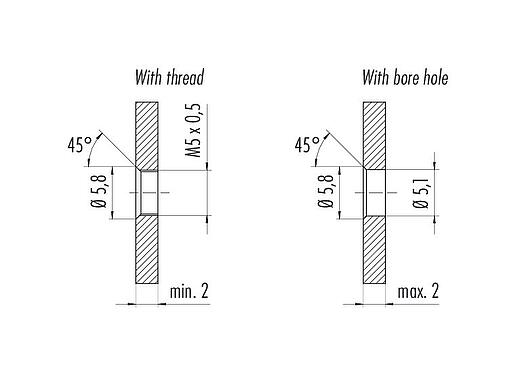

Muestra de montaje 09 3111 00 04 - M5 Enchufe de brida, Número de contactos: 4, sin blindaje, hilos, IP67 — Muestra de montaje

Disposición de los contactos (lado de la conexión) 09 3111 00 04 - M5 Enchufe de brida, Número de contactos: 4, sin blindaje, hilos, IP67 — Disposición de los contactos (lado de la conexión)

Número de parte	09 3111 00 04
Diseño de conector	Enchufe de brida
Tipo estándar	DIN EN 61076-2-105
Longitud de cable	0,2 m (Estándar 0,2 m. Otras longitudes disponibles previa solicitud).
Versión	Conector macho recto
Sistema de bloqueo de conector	tornillo
Terminación	hilos
Grado de protección	IP67
Área de la sección transversal	0,14 mm² / AWG 26
Rango de temperatura desde / hasta	-25 °C / 80 °C
Operacion mecanica	> 100 ciclos de conexión
Peso (gr)	3.75
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	60 V
Voltaje de impulso nominal	800 V
Corriente nominal (40 ° C)	1,0 A
Resistencia de aislamiento	> 10⁸ Ω
Grado de contaminación	3
Categoría de sobrevoltaje	II
Grupo de materiales	I
Cumplimiento de EMV	sin blindaje

Material del cuerpo de contacto	PA
Material de contacto	CuZn (latón)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	500107d7-7f55-4c4b-a4cf-26d80fcda3d4

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 50 cNm).
