Número de parte: 77 7405 0000 50003-0200

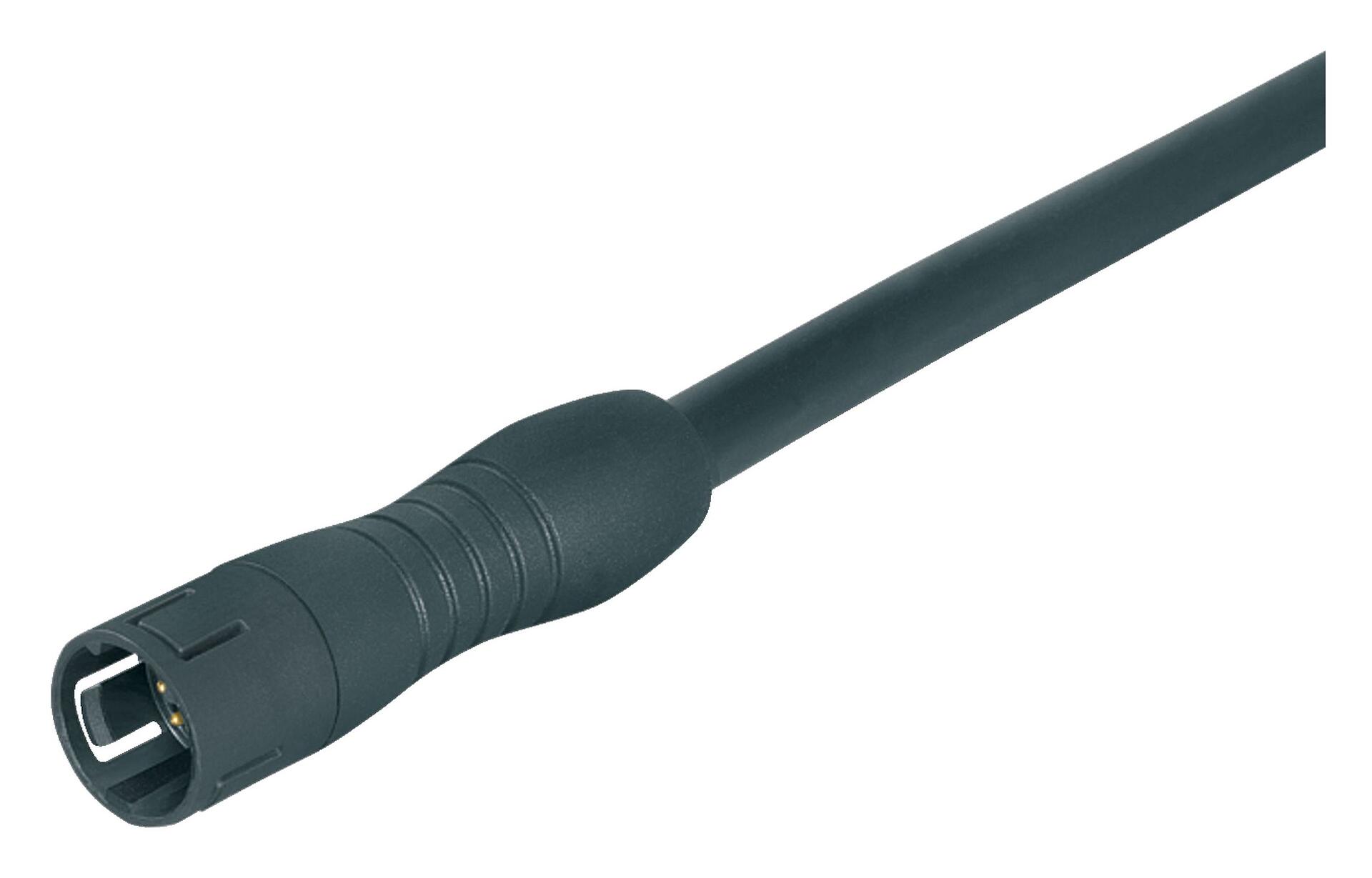

Snap-In Conector de cable macho, Número de contactos: 3, sin blindaje, moldeado en el cable, IP67, PUR, negro, 3 x 0,25 mm², 2 m
Cierre a presión IP67, serie 620, Conectores subminiatura
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de parte |
77 7405 0000 50003-0200
Número de parte antiguo: 79 9237 020 03
|
| Aviso |
Tenga en cuenta que, debido al cambio del número de pedido antiguo al nuevo, puede haber desviaciones en las especificaciones técnicas. Si tiene preguntas sobre los detalles del producto, utilice el formulario "Comuníquese con el servicio de atención al cliente" a la derecha.
más |
| Diseño de conector | Conector de cable macho |
| Longitud del cable | 2 m (Estándar 2 m y 5 m. Otras longitudes disponibles previa solicitud). |
| Versión | Conector macho recto |
| Sistema de bloqueo de conector | snap-in |
| Terminación | moldeado en el cable |
| Grado de protección | IP67 |
| Área de la sección transversal | 0,25 mm² / AWG 24 |
| Rango de temperatura desde / hasta | -25 °C / 70 °C |
| Operacion mecanica | > 500 ciclos de conexión |
| Peso (gr) | 42.00 |
| Número de arancel aduanero | 85444290 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 125 V |
| Voltaje de impulso nominal | 1500 V |
| Corriente nominal (40 ° C) | 3,0 A |
| Resistencia de aislamiento | ≤ 3 mΩ |
| Grado de contaminación | 2 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | II |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | PUR |
| Material del cuerpo de contacto | PA (UL94 V-0) negro |
| Material de contacto | CuZn (latón) |
| Chapado de contacto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | 340bde76-077d-4a20-a4e7-c3db09b1c0de |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Declaración de conformidad CE
másmenos| Directiva de baja tensión | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
| Directiva RoHS | 2011/65/EU (EN 50581:2012) |
Datos de cable
másmenos| Estructura del cable | |
| Diámetro del cable | 3,6 mm |
| Sección transversal | 3 x 0,25 mm² |
| carcasa de material | PUR |
| Aislamiento de un solo cable | PP9Y sin halógenos |
| Estructura de un solo cable | 32 x 0,10 mm |
| Color del cable | negro |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | 5 x Ø |
| Radio de curvatura del cable móvil | 10 x Ø |
| Ciclos de flexión | > 2 millones |
| Aceleración permitida | 5 m/s² |
| Distancia de viaje, horizontal | 5 m/s² -> 5 m |
| Distancia de viaje, vertical | 5 m/s² -> 5 m |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -25 °C / 90 °C |
| Cable de rango de temperatura fijo de / a | -40 °C / 90 °C |
| Otras características | |
| Libre de halógeno | sí |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
