Número de parte: 77 7096 0000 10004-0500
Snap-In Conector de cable hembra, Número de contactos: 4, sin blindaje, moldeado en el cable, IP40, PVC, negro, 4 x 0,25 mm², 5 m
Cierre a presión IP40, serie 709, Conectores subminiatura

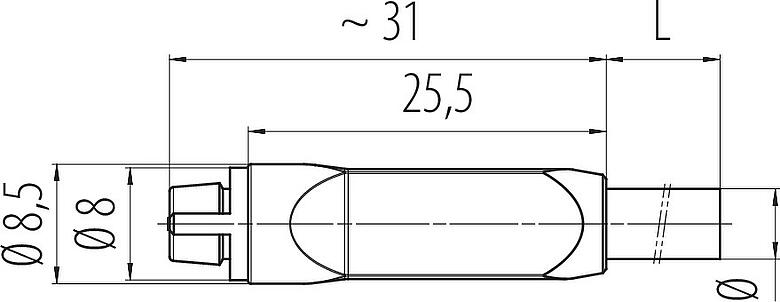

Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de parte |
77 7096 0000 10004-0500
Número de parte antiguo: 79 9004 15 04
|
| Diseño de conector | Conector de cable hembra |
| Longitud del cable | 5 m (Estándar 2 m y 5 m. Otras longitudes disponibles previa solicitud). |
| Versión | Conector hembra recto |
| Sistema de bloqueo de conector | snap-in |
| Terminación | moldeado en el cable |
| Grado de protección | IP40 |
| Área de la sección transversal | 0,25 mm² / AWG 24 |
| Rango de temperatura desde / hasta | -25 °C / 70 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 66.00 |
| Número de arancel aduanero | 85444290 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 60 V |
| Voltaje de impulso nominal | 800 V |
| Corriente nominal (40 ° C) | 3,0 A |
| Resistencia de aislamiento | ≥ 1010 Ω |
| Grado de contaminación | 1 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | III |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | PUR |
| Material del cuerpo de contacto | PA |
| Material de contacto | CuSn (bronce) |
| Chapado de contacto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | 0fd2a3ad-6b35-47e3-a2e0-3d137b5409ea |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Declaración de conformidad CE
másmenos| Directiva de baja tensión | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
| Directiva RoHS | 2011/65/EU (EN 50581:2012) |
Datos de cable
másmenos| Estructura del cable | |
| Diámetro del cable | 4,5 mm |
| Sección transversal | 4 x 0,25 mm² |
| carcasa de material | PVC |
| Aislamiento de un solo cable | PVC |
| Estructura de un solo cable | 32 x 0,10 mm |
| Color del cable | negro |
| Propiedades electricas | |
| Resistencia del conductor | 79.9 Ω/Km (20°C) |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | 5 x Ø |
| Radio de curvatura del cable móvil | 10 x Ø |
| Ciclos de flexión | > 5 millones |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -5 °C / 70 °C |
| Cable de rango de temperatura fijo de / a | -25 °C / 70 °C |
| Otras características | |
| Libre de halógeno | no |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
