M9 Enchufe de brida, Número de contactos: 8, sin blindaje, THT, IP67

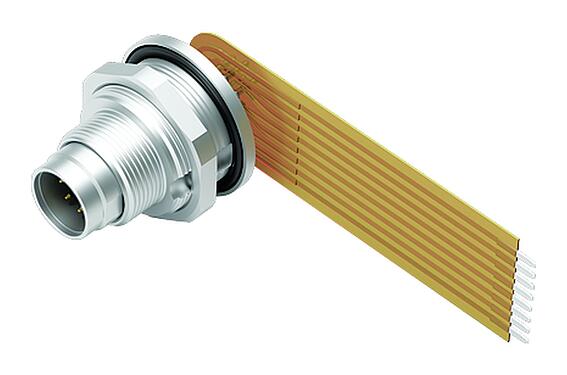

Ilustración 09 0427 65 08 - M9 Enchufe de brida, Número de contactos: 8, sin blindaje, THT, IP67 — Ilustración

Vista en 3D 09 0427 65 08 - M9 Enchufe de brida, Número de contactos: 8, sin blindaje, THT, IP67 — Vista en 3D

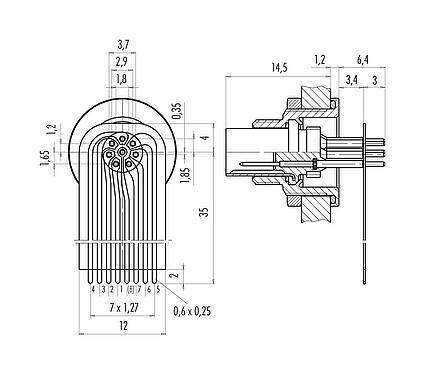

Conexión y dimensiones
09 0427 65 08 - M9 Enchufe de brida, Número de contactos: 8, sin blindaje, THT, IP67 — Conexión y dimensiones

Dibujo a escala 09 0427 65 08 - M9 Enchufe de brida, Número de contactos: 8, sin blindaje, THT, IP67 — Dibujo a escala

Disposición de los contactos (lado de la conexión) 09 0427 65 08 - M9 Enchufe de brida, Número de contactos: 8, sin blindaje, THT, IP67 — Disposición de los contactos (lado de la conexión)

Número de parte	09 0427 65 08
Diseño de conector	Enchufe de brida
Versión	Conector macho recto
Sistema de bloqueo de conector	tornillo
Terminación	THT
Grado de protección	IP67
Rango de temperatura desde / hasta	-40 °C / 85 °C
Operacion mecanica	> 500 ciclos de conexión
Peso (gr)	6.37
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	125 V
Voltaje de impulso nominal	1500 V
Corriente nominal (40 ° C)	1,0 A
Resistencia de aislamiento	≥ 10¹⁰ Ω
Grado de contaminación	1
Categoría de sobrevoltaje	II
Grupo de materiales	III
Cumplimiento de EMV	sin blindaje

Material del cuerpo de contacto	PA (UL94 V-0)
Material de contacto	CuZn (latón)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	0d0b457d-0670-4e98-9381-0576a6346a04

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
