M9 Toma de ángulo brida, Número de contactos: 5, sin blindaje, THT, IP40

Ilustración 09 0098 72 05 - M9 Toma de ángulo brida, Número de contactos: 5, sin blindaje, THT, IP40 — Ilustración

Vista en 3D 09 0098 72 05 - M9 Toma de ángulo brida, Número de contactos: 5, sin blindaje, THT, IP40 — Vista en 3D

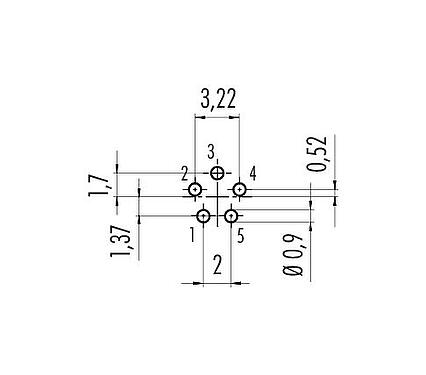

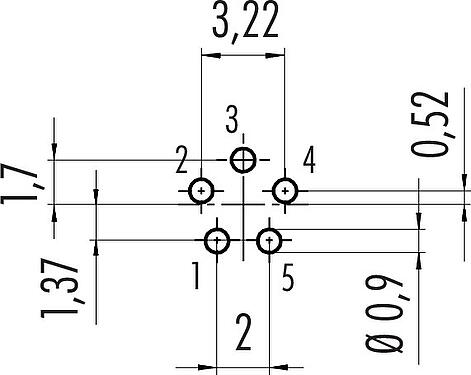

Disposición del conductor 09 0098 72 05 - M9 Toma de ángulo brida, Número de contactos: 5, sin blindaje, THT, IP40 — Disposición del conductor

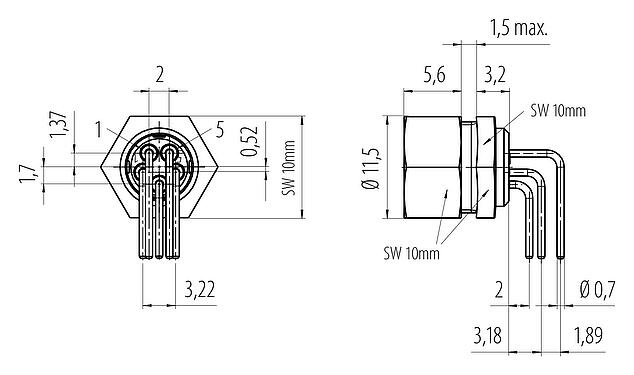

Conexión y dimensiones
09 0098 72 05 - M9 Toma de ángulo brida, Número de contactos: 5, sin blindaje, THT, IP40 — Conexión y dimensiones

Dibujo a escala 09 0098 72 05 - M9 Toma de ángulo brida, Número de contactos: 5, sin blindaje, THT, IP40 — Dibujo a escala

Muestra de montaje 09 0098 72 05 - M9 Toma de ángulo brida, Número de contactos: 5, sin blindaje, THT, IP40 — Muestra de montaje

Disposición de los contactos (lado de la conexión) 09 0098 72 05 - M9 Toma de ángulo brida, Número de contactos: 5, sin blindaje, THT, IP40 — Disposición de los contactos (lado de la conexión)

Número de parte	09 0098 72 05
Diseño de conector	Toma de ángulo brida
Versión	Conector hembra en ángulo
Sistema de bloqueo de conector	tornillo
Terminación	THT
Grado de protección	IP40
Rango de temperatura desde / hasta	-40 °C / 85 °C
Operacion mecanica	> 500 ciclos de conexión
Peso (gr)	3.19
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	125 V
Voltaje de impulso nominal	1500 V
Corriente nominal (40 ° C)	3,0 A
Resistencia de aislamiento	≥ 10¹⁰ Ω
Grado de contaminación	1
Categoría de sobrevoltaje	II
Grupo de materiales	III
Cumplimiento de EMV	sin blindaje

Material del cuerpo de contacto	PA (UL94 V-0)
Material de contacto	CuSn (bronce)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	2c78ce18-a4b1-4e1e-96cd-31340a9b523e

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
