09 0774 090 08 | binder Bayoneta Toma de brida, Número de contactos: 8, sin blindaje, THT, IP67

Menú

Menú

Número de parte

Carrito

binder USA

Productos
Conectores miniatura
Bayoneta NCC
Bayoneta Toma de brida, Número de contactos: 8, sin blindaje, THT, IP67

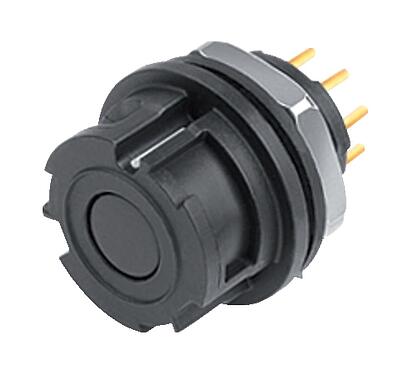

Ilustración 09 0774 090 08 - Bayoneta Toma de brida, Número de contactos: 8, sin blindaje, THT, IP67 — Ilustración

Vista en 3D 09 0774 090 08 - Bayoneta Toma de brida, Número de contactos: 8, sin blindaje, THT, IP67 — Vista en 3D

Disposición del conductor 09 0774 090 08 - Bayoneta Toma de brida, Número de contactos: 8, sin blindaje, THT, IP67 — Disposición del conductor

Descripción del artículo 09 0774 090 08 - Bayoneta Toma de brida, Número de contactos: 8, sin blindaje, THT, IP67 — Descripción del artículo

Dibujo a escala 09 0774 090 08 - Bayoneta Toma de brida, Número de contactos: 8, sin blindaje, THT, IP67 — Dibujo a escala

Muestra de montaje 09 0774 090 08 - Bayoneta Toma de brida, Número de contactos: 8, sin blindaje, THT, IP67 — Muestra de montaje

Disposición de los contactos (lado de la conexión) 09 0774 090 08 - Bayoneta Toma de brida, Número de contactos: 8, sin blindaje, THT, IP67 — Disposición de los contactos (lado de la conexión)

Número de parte	09 0774 090 08
Diseño de conector	Toma de brida
Versión	Conector hembra recto
Sistema de bloqueo de conector	Bayoneta
Terminación	THT
Grado de protección	IP67
Área de la sección transversal	0,25 mm² / AWG 24
Rango de temperatura desde / hasta	-25 °C / 85 °C
Operacion mecanica	> 5000 ciclos de conexión
Peso (gr)	4.50
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	175 V
Voltaje de impulso nominal	1750 V
Corriente nominal (40 ° C)	2,0 A
Resistencia de aislamiento	≥ 10¹⁰ Ω
Grado de contaminación	2
Categoría de sobrevoltaje	II
Grupo de materiales	II
Cumplimiento de EMV	sin blindaje

Material de la carcasa	PA
Material del cuerpo de contacto	PA (UL94 V-0)
Material de contacto	CuSn (bronce)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	07c7ab4a-1263-44f1-8d38-c1f868516619

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569
