Name: RD30 potencia
Brand: binder
SKU: 99 0737 03 24

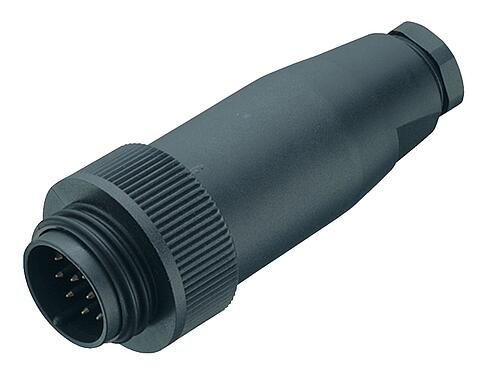

Ilustración 99 0737 03 24 - RD30 Conector de cable macho, Número de contactos: 24, 14,0-18,0 mm, sin blindaje, soldadura, IP65 — Ilustración

Vista en 3D 99 0737 03 24 - RD30 Conector de cable macho, Número de contactos: 24, 14,0-18,0 mm, sin blindaje, soldadura, IP65 — Vista en 3D

Curva de reducción de la potencia 99 0737 03 24 - RD30 Conector de cable macho, Número de contactos: 24, 14,0-18,0 mm, sin blindaje, soldadura, IP65 — Curva de reducción de la potencia

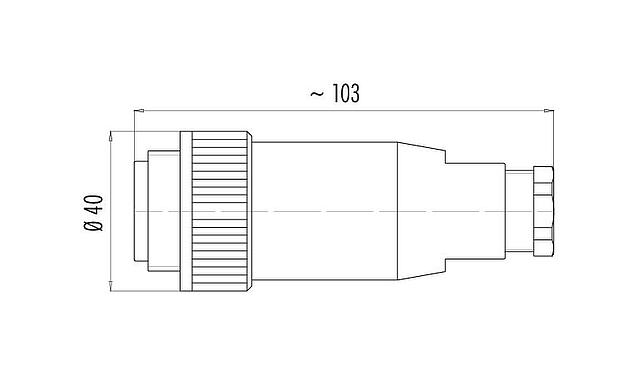

Dibujo a escala 99 0737 03 24 - RD30 Conector de cable macho, Número de contactos: 24, 14,0-18,0 mm, sin blindaje, soldadura, IP65 — Dibujo a escala

Instrucción de montaje 99 0737 03 24 - RD30 Conector de cable macho, Número de contactos: 24, 14,0-18,0 mm, sin blindaje, soldadura, IP65 — Instrucción de montaje

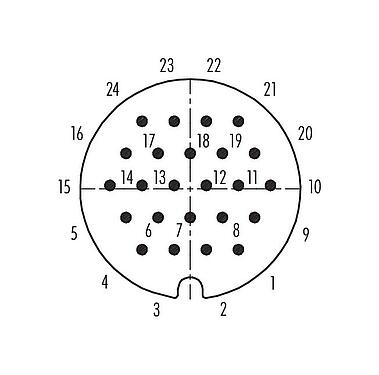

Disposición de los contactos (lado de la conexión) 99 0737 03 24 - RD30 Conector de cable macho, Número de contactos: 24, 14,0-18,0 mm, sin blindaje, soldadura, IP65 — Disposición de los contactos (lado de la conexión)

Este conector de cable macho con bloqueo de tornillo y un número de pines de 24 está de acuerdo con su clase de protección IP65 a prueba de polvo y protección completa contra contactos. Protegido contra el polvo en cantidad dañina. Protección contra chorros de agua (boquilla) desde cualquier ángulo. Puede ser utilizado en áreas con grado de contaminación 3. En lugares donde pueda ocurrir contaminación conductiva o que pueda volverse conductiva por condensación. Con rangos de temperatura de -40 °C/100 °C, este conector de cable macho RD30 sin blindaje está diseñado tanto para frío intenso como para calor extremo. Debido a la tensión nominal calificada de 125 V y la corriente nominal de 3,0 A, está perfectamente adaptado a su campo de aplicación.

másmenos

Número de parte	99 0737 03 24
Diseño de conector	Conector de cable macho
Versión	Conector macho recto
Sistema de bloqueo de conector	tornillo
Terminación	soldadura
Grado de protección	IP65
Área de la sección transversal	máx. 0,25 mm² / AWG 24
Salida de cable	14,0-18,0 mm
Rango de temperatura desde / hasta	-40 °C / 100 °C
Operacion mecanica	> 500 ciclos de conexión
Peso (gr)	68.60
Número de arancel aduanero	85369010
País de origen	DE

másmenos

Voltaje nominal	125 V
Voltaje de impulso nominal	2500 V
Corriente nominal (40 ° C)	3,0 A
Resistencia de aislamiento	≥ 10¹⁰ Ω
Grado de contaminación	3
Categoría de sobrevoltaje	III
Grupo de materiales	III
Cumplimiento de EMV	sin blindaje

másmenos

Material de la carcasa	PA
Material del cuerpo de contacto	PA (UL94 HB)
Material de contacto	CuZn (latón)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	48d91078-f151-4967-b943-643b0c844db5

másmenos

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

másmenos

Directiva de baja tensión	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
Para bloquear el conector del cable en el conector del dispositivo, recomendamos apretar el anillo roscado a 1 Nm. Hay disponible una llave dinamométrica adecuada como accesorio (nº de pedido 07 0082 000).
