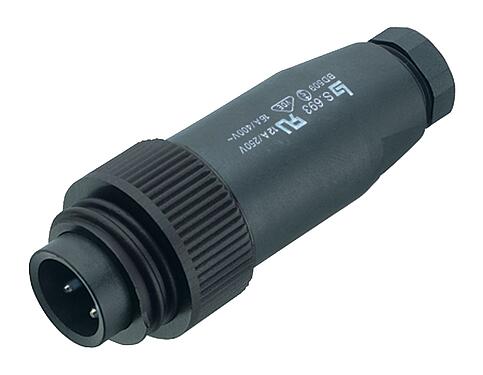

Número de parte: 99 4221 00 04
RD24 Conector de cable macho, Número de contactos: 3+PE, 6,0-9,0 mm, sin blindaje, tornillo extraíble, IP67, UL, ESTI+, VDE, PG 9
RD24, serie 693, Conectores de potencia
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de parte | 99 4221 00 04 |
| Diseño de conector | Conector de cable macho |
| Versión | Conector macho recto |
| Sistema de bloqueo de conector | tornillo |
| Terminación | tornillo extraíble |
| Grado de protección |
IP67 IP65 con diámetro de cable 6-7 mm |
| Área de la sección transversal | máx. 2,50 mm² / AWG 14 |
| Salida de cable | 6,0-9,0 mm |
| Rango de temperatura desde / hasta | -40 °C / 100 °C |
| Operacion mecanica | > 500 ciclos de conexión |
| Peso (gr) | 35.70 |
| Número de arancel aduanero | 85369010 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 400 V (600 V UL) |
| Voltaje nominal UL | 11768 |
| Voltaje de impulso nominal | 6000 V |

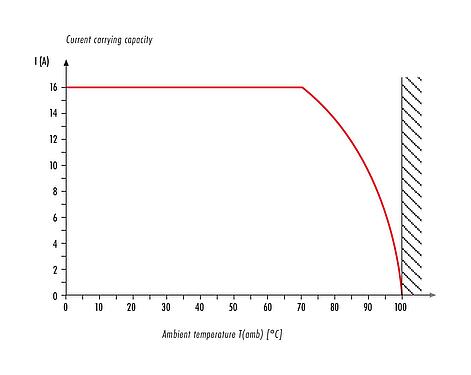

| Corriente nominal (40 ° C) | 16 A (12 A UL) |
| Resistencia de aislamiento | ≥ 1010 Ω |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | III |
| Grupo de materiales | III |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material del cuerpo de contacto | PBT (UL94 V-0) |
| Material de contacto | CuZn (latón) |
| Chapado de contacto | Ag (plata) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | 64f67148-d27e-482c-8914-2c5e58291356 |
Autorizaciones / aprobaciones
másmenos| Approvals | UL, ESTI+, VDE |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Declaración de conformidad CE
másmenos| Directiva de baja tensión | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
