RD24 Conector macho en ángulo, Número de contactos: 6+PE, 10,0-12,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP67, UL, ESTI+, VDE, PG 13,5

Ilustración 99 4201 215 07 - RD24 Conector macho en ángulo, Número de contactos: 6+PE, 10,0-12,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP67, UL, ESTI+, VDE, PG 13,5 — Ilustración

Vista en 3D 99 4201 215 07 - RD24 Conector macho en ángulo, Número de contactos: 6+PE, 10,0-12,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP67, UL, ESTI+, VDE, PG 13,5 — Vista en 3D

Curva de reducción de la potencia 99 4201 215 07 - RD24 Conector macho en ángulo, Número de contactos: 6+PE, 10,0-12,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP67, UL, ESTI+, VDE, PG 13,5 — Curva de reducción de la potencia

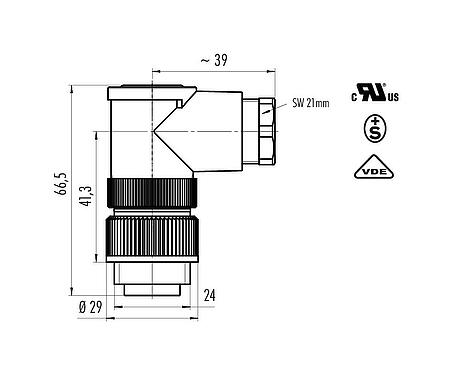

Dibujo a escala 99 4201 215 07 - RD24 Conector macho en ángulo, Número de contactos: 6+PE, 10,0-12,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP67, UL, ESTI+, VDE, PG 13,5 — Dibujo a escala

Instrucción de montaje 99 4201 215 07 - RD24 Conector macho en ángulo, Número de contactos: 6+PE, 10,0-12,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP67, UL, ESTI+, VDE, PG 13,5 — Instrucción de montaje

Disposición de los contactos (lado de la conexión) 99 4201 215 07 - RD24 Conector macho en ángulo, Número de contactos: 6+PE, 10,0-12,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP67, UL, ESTI+, VDE, PG 13,5 — Disposición de los contactos (lado de la conexión)

Número de parte	99 4201 215 07
Diseño de conector	Conector macho en ángulo
Versión	Conector macho aangular
Sistema de bloqueo de conector	tornillo
Terminación	crimpado (los contactos de crimpado deben pedirse por separado)
Grado de protección	IP67
Área de la sección transversal	haga clic aquí para más información
Salida de cable	10,0-12,0 mm
Torcionabilidad	45° (8 opciones de codificación)
Rango de temperatura desde / hasta	-40 °C / 100 °C
Operacion mecanica	> 500 ciclos de conexión
Peso (gr)	36.84
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	250 V
Voltaje de impulso nominal	4000 V
Corriente nominal (40 ° C)	10 A (8 A UL)
Resistencia de aislamiento	≥ 10¹⁰ Ω
Grado de contaminación	3
Categoría de sobrevoltaje	III
Grupo de materiales	III
Cumplimiento de EMV	sin blindaje

Material del cuerpo de contacto	PBT (UL94 V-0)
Material de contacto	dependiendo del contacto de crimpado (accesorio)
REACH SVHC	None (No pollutants)
Número SCIP	SCIP-number not available

Approvals	UL, ESTI+, VDE

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Directiva de baja tensión	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
