RD24 Toma de brida, Número de contactos: 6+PE, sin blindaje, tornillo extraíble, IP67, UL, ESTI+, VDE, fijación central

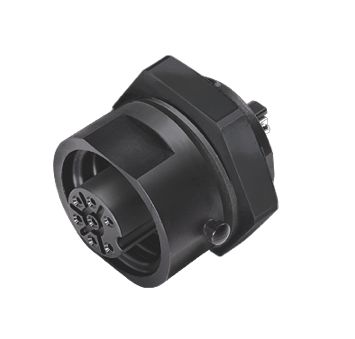

Ilustración 09 4220 150 07 - RD24 Toma de brida, Número de contactos: 6+PE, sin blindaje, tornillo extraíble, IP67, UL, ESTI+, VDE, fijación central — Ilustración

Vista en 3D 09 4220 150 07 - RD24 Toma de brida, Número de contactos: 6+PE, sin blindaje, tornillo extraíble, IP67, UL, ESTI+, VDE, fijación central — Vista en 3D

Curva de reducción de la potencia 09 4220 150 07 - RD24 Toma de brida, Número de contactos: 6+PE, sin blindaje, tornillo extraíble, IP67, UL, ESTI+, VDE, fijación central — Curva de reducción de la potencia

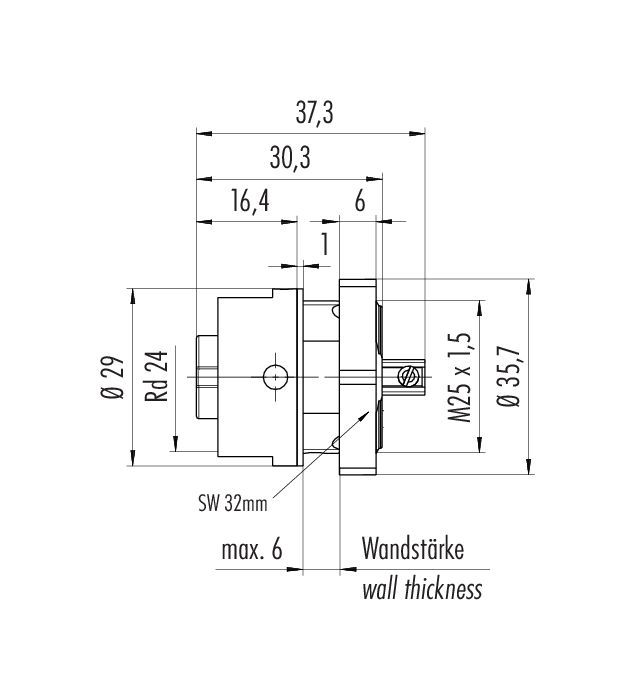

Dibujo a escala 09 4220 150 07 - RD24 Toma de brida, Número de contactos: 6+PE, sin blindaje, tornillo extraíble, IP67, UL, ESTI+, VDE, fijación central — Dibujo a escala

Muestra de montaje 09 4220 150 07 - RD24 Toma de brida, Número de contactos: 6+PE, sin blindaje, tornillo extraíble, IP67, UL, ESTI+, VDE, fijación central — Muestra de montaje

Disposición de los contactos (lado de la conexión) 09 4220 150 07 - RD24 Toma de brida, Número de contactos: 6+PE, sin blindaje, tornillo extraíble, IP67, UL, ESTI+, VDE, fijación central — Disposición de los contactos (lado de la conexión)

Número de parte	09 4220 150 07
Diseño de conector	Toma de brida
Versión	Conector hembra recto
Sistema de bloqueo de conector	Tornillo central
Terminación	tornillo extraíble
Grado de protección	IP67
Área de la sección transversal	máx. 1,50 mm² / AWG 16
Rango de temperatura desde / hasta	-40 °C / 100 °C
Operacion mecanica	> 500 ciclos de conexión
Peso (gr)	23.89
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	250 V
Voltaje de impulso nominal	4000 V
Corriente nominal (40 ° C)	10 A (8 A UL)
Resistencia de aislamiento	≥ 10¹⁰ Ω
Grado de contaminación	3
Categoría de sobrevoltaje	III
Grupo de materiales	III
Cumplimiento de EMV	sin blindaje

Material del cuerpo de contacto	PA
Material de contacto	CuSn (bronce)
Chapado de contacto	Ag (plata)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	3b78af86-133e-4754-ab9c-58f4b6d7156a

Approvals	UL, ESTI+, VDE

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
