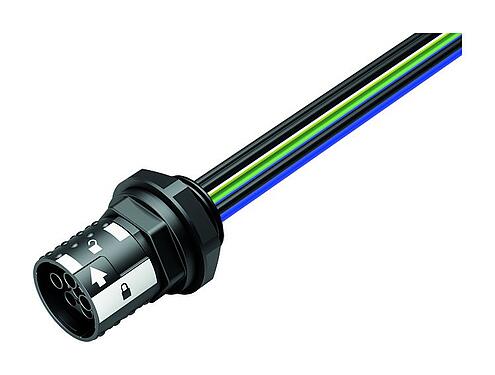

Número de parte: 09 6112 250 06
Bayoneta Toma de brida, Número de contactos: 6 (3+PE+2), no blindado, hilos, IP66/IP67, UL, M20x1,5
PBC15, serie 615, Conectores de potencia
Características generales
másmenos| Número de parte | 09 6112 250 06 |
| Diseño de conector | Toma de brida |
| Longitud de cable | 0,25 m |
| Versión | Conectores para montaje en panel |
| Sistema de bloqueo de conector | Bayoneta |
| Terminación | hilos |
| Grado de protección | IP66/IP67 |
| Área de la sección transversal | 2,50 mm² / AWG 14 |
| Rango de temperatura desde / hasta | -25 °C / 90 °C |
| Operacion mecanica | > 500 ciclos de conexión |
| Peso (gr) | 0.00 |
| Número de arancel aduanero | 85369010 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | Potencia: 600 V, Señal: 63 V |
| Voltaje de impulso nominal | Potencia: 6000 V, Señal: 1500 V |
| Corriente nominal (40 ° C) | Alimentación: 16 A, Señal de: 10 A |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | III |
| Grupo de materiales | II |
| Cumplimiento de EMV | no blindado |
Material
másmenos| Material de la carcasa | PA (UL94 HB) |
| Material del cuerpo de contacto | PA |
| Material de contacto | Aleación de cobre |
| Chapado de contacto | Ag (plata) |
| Sello de material | NBR |
| Número SCIP | SCIP-number not available |
Autorizaciones / aprobaciones
másmenos| Approvals | UL |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
