Número de parte: 09 0040 00 05

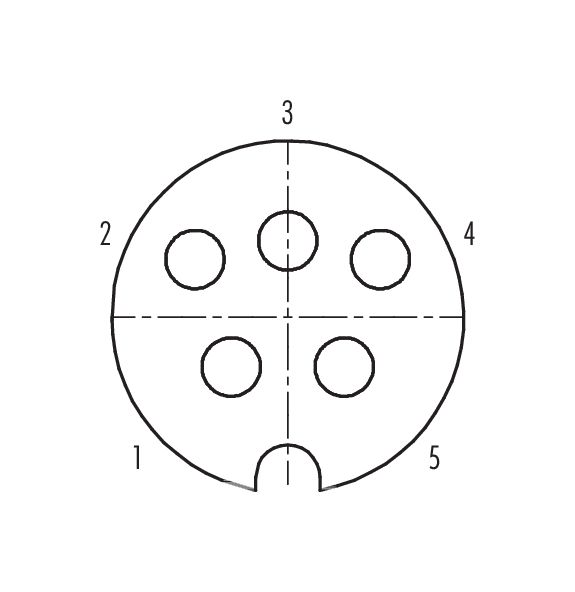

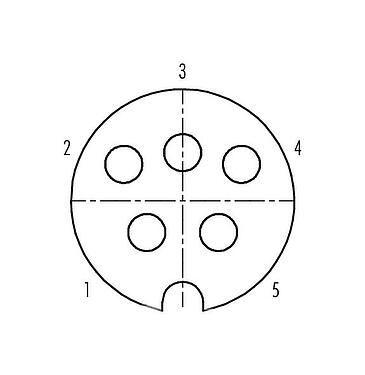

M25 Toma de brida, Número de contactos: 5, blindable, soldadura, IP40
M25, serie 691, Conectores de potencia
Vista en 3D(Haga clic para activar)
Este toma de brida con cierre de rosca y un número de patillas de 5 está protegido, según su clase de protección IP40, contra cuerpos extraños sólidos y contra el acceso con un cable. No está protegido contra el agua. Se puede utilizar en zonas con un grado de contaminación de 1. En lugares donde no hay suciedad o ésta es leve, pero no conductora. La contaminación no influye. Con rangos de temperatura de -40 °C/85 °C, este toma de brida M25 apantallable está diseñado tanto para el frío intenso como para el calor intenso. Gracias a la tensión nominal cualificada de 250 V y a la corriente nominal de 10,0 A está perfectamente adaptado a su campo de aplicación.
Características generales
másmenos| Número de parte | 09 0040 00 05 |
| Diseño de conector | Toma de brida |
| Versión | Conector hembra recto |
| Sistema de bloqueo de conector | tornillo |
| Terminación | soldadura |
| Grado de protección | IP40 |
| Área de la sección transversal | 1,50 mm² / AWG 16 |
| Rango de temperatura desde / hasta | -40 °C / 85 °C |
| Operacion mecanica | > 500 ciclos de conexión |
| Peso (gr) | 36.88 |
| Número de arancel aduanero | 85369010 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 250 V |
| Voltaje de impulso nominal | 2500 V |
| Corriente nominal (40 ° C) | 10,0 A |
| Resistencia de aislamiento | ≥ 1010 Ω |
| Grado de contaminación | 1 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | III |
| Cumplimiento de EMV | blindable |
| Conexión de pantalla | Escudo en el alojamiento |
Material
másmenos| Material de la carcasa | GD-AL eloxiert |
| Material del cuerpo de contacto | PBT (UL94 V-0) |
| Material de contacto | CuSn (bronce) |
| Chapado de contacto | Ag (plata) |
| REACH SVHC |
None (No pollutants) |
| Número SCIP | SCIP-number not available |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- Para bloquear el conector del cable en el conector del dispositivo, recomendamos apretar el anillo roscado a 1,25 Nm. Hay disponible una llave dinamométrica adecuada como accesorio (nº de pedido 07 0082 000).
