Name: Bayoneta IP40 potencia
Brand: binder
SKU: 09 0056 00 03

Ilustración 09 0056 00 03 - Bayoneta Conector de cable hembra, Número de contactos: 3, 5,0-8,0 mm, blindable, soldadura, IP40 — Ilustración

Vista en 3D 09 0056 00 03 - Bayoneta Conector de cable hembra, Número de contactos: 3, 5,0-8,0 mm, blindable, soldadura, IP40 — Vista en 3D

Dibujo a escala 09 0056 00 03 - Bayoneta Conector de cable hembra, Número de contactos: 3, 5,0-8,0 mm, blindable, soldadura, IP40 — Dibujo a escala

Instrucción de montaje 09 0056 00 03 - Bayoneta Conector de cable hembra, Número de contactos: 3, 5,0-8,0 mm, blindable, soldadura, IP40 — Instrucción de montaje

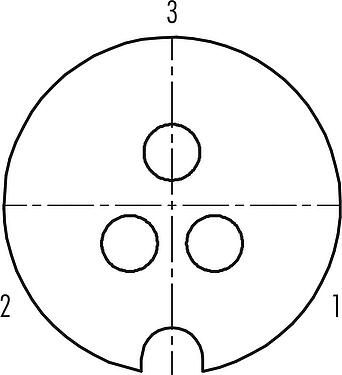

Disposición de los contactos (lado de la conexión) 09 0056 00 03 - Bayoneta Conector de cable hembra, Número de contactos: 3, 5,0-8,0 mm, blindable, soldadura, IP40 — Disposición de los contactos (lado de la conexión)

Este conector de cable hembra con sistema de cierre de bayoneta y un número de patillas de 3 está protegido, según su clase de protección IP40, contra cuerpos extraños sólidos y contra el acceso con un cable. No está protegido contra el agua. Se puede utilizar en zonas con un grado de contaminación de 1. En lugares donde no hay suciedad o ésta es leve, pero no conductora. La contaminación no influye. Con rangos de temperatura de -40 °C/85 °C, este conector de cable hembra de bayoneta apantallable está diseñado tanto para frío intenso como para calor intenso. Gracias a la tensión nominal cualificada de 250 V y a la corriente nominal de 10,0 A está perfectamente adaptado a su campo de aplicación.

másmenos

Número de parte	09 0056 00 03
Diseño de conector	Conector de cable hembra
Versión	Conector hembra recto
Sistema de bloqueo de conector	Bayoneta
Terminación	soldadura
Grado de protección	IP40
Área de la sección transversal	2,50 mm² / AWG 14
Salida de cable	5,0-8,0 mm
Rango de temperatura desde / hasta	-40 °C / 85 °C
Operacion mecanica	> 50 ciclos de conexión
Peso (gr)	28.96
Número de arancel aduanero	85369010
País de origen	DE

másmenos

Voltaje nominal	250 V
Voltaje de impulso nominal	2500 V
Corriente nominal (40 ° C)	10,0 A
Resistencia de aislamiento	≥ 10¹⁰ Ω
Grado de contaminación	1
Categoría de sobrevoltaje	II
Grupo de materiales	III
Cumplimiento de EMV	blindable
Conexión de pantalla	Abrazadera de cable y terminal de soldadura

másmenos

Material de la carcasa	GD-AL eloxiert
Material del cuerpo de contacto	PET (UL94 V-0)
Material de contacto	CuSn (bronce)
Chapado de contacto	Ag (plata)
REACH SVHC	None (No pollutants)
Número SCIP	SCIP-number not available

másmenos

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

másmenos

Directiva de baja tensión	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
Para bloquear el conector del cable en el conector del dispositivo, recomendamos apretar el anillo roscado a 1,25 Nm. Hay disponible una llave dinamométrica adecuada como accesorio (nº de pedido 07 0082 000).

Descargas

todos (PDF)

Ficha técnica

Ficha técnica 09 0056 00 03
